XD 系列 PLC 左扩展 ED 模块用户手册 4 模拟量输入输出 ED 模块
29

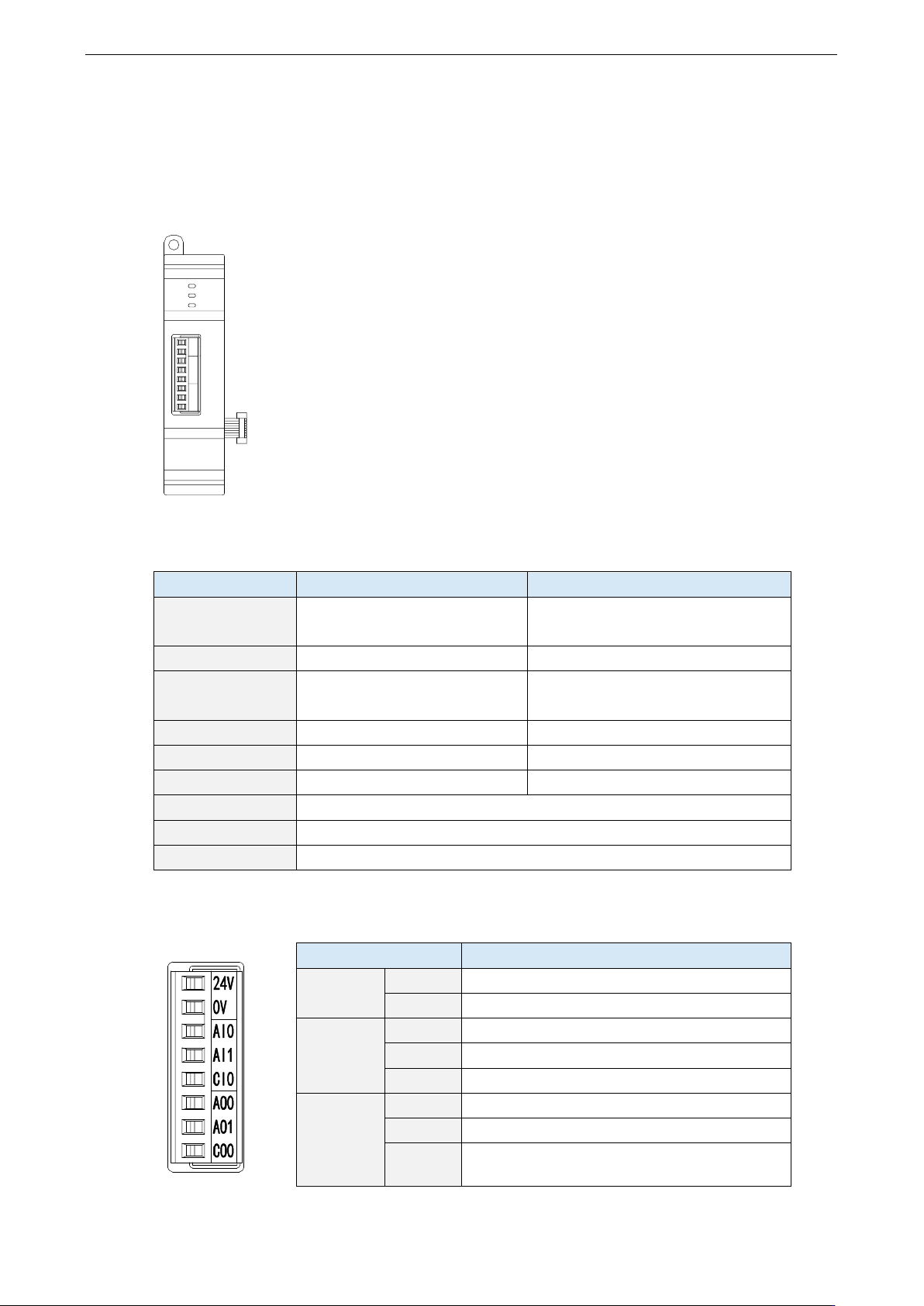

4.2 模拟量电流输入输出模块 XD-2AD2DA-A-ED
4.2.1 模块特点及规格
0V
24V
AI0
AI1
AO1
CO0
CI0
AO0
COM
PWR
ERR
XD-2AD2DA-A-ED 模拟量输入输出模块，将 2 路模拟输入数值转换成数
字值，2 路数字量转换成模拟量，并且把他们传输到 PLC 主单元，且与
PLC 主单元进行实时数据交互。
⚫ 2 通道模拟量输入：电流输入。
⚫ 12 位的高精度模拟量输入。
⚫ 2 通道模拟量输出：电流输出。
⚫ 10 位的高精度模拟量输出。
⚫ 作为 XD 系列的左扩展 ED 模块，最多可在 PLC 主单元左边连接 1
台模块（XD1 系列不支持扩展 ED；ECAT 型 PLC 仅支持 XD-NES-ED
模块）。
模块规格
项目
模拟量电流输入（mA）
模拟量电流输出（mA）
模拟量输入范围
0~20mA，4~20mA
（阻抗约为 120Ω）
—
最大输入范围
0~30mA
—
模拟量输出范围
—
0~20mA、4~20mA
（外部负载电阻小于 300Ω）
数字输入范围
—
0~1023
数字输出范围
0~4095
-
分辨率
1/4095（12Bit）
1/1023（10Bit）
综合精确度
±1%
转换速度
10ms（所有通道）
模块供电电源
DC24V±10%，150mA
4.2.2 端子说明
PWR
COM
ERR
指示灯
接线端子排
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH1、CH2
AI0
第 1 路 AD 模拟量电流输入端子
AI1
第 2 路 AD 模拟量电流输入端子
CI0
AI0、AI1 输入地
CH3、CH4
AO0
第 1 路 DA 模拟量电流输出端子
AO1
第 2 路 DA 模拟量电流输出端子
CO0
AO0、AO1 输出地
XD 系列 PLC 左扩展 ED 模块用户手册 4 模拟量输入输出 ED 模块
30

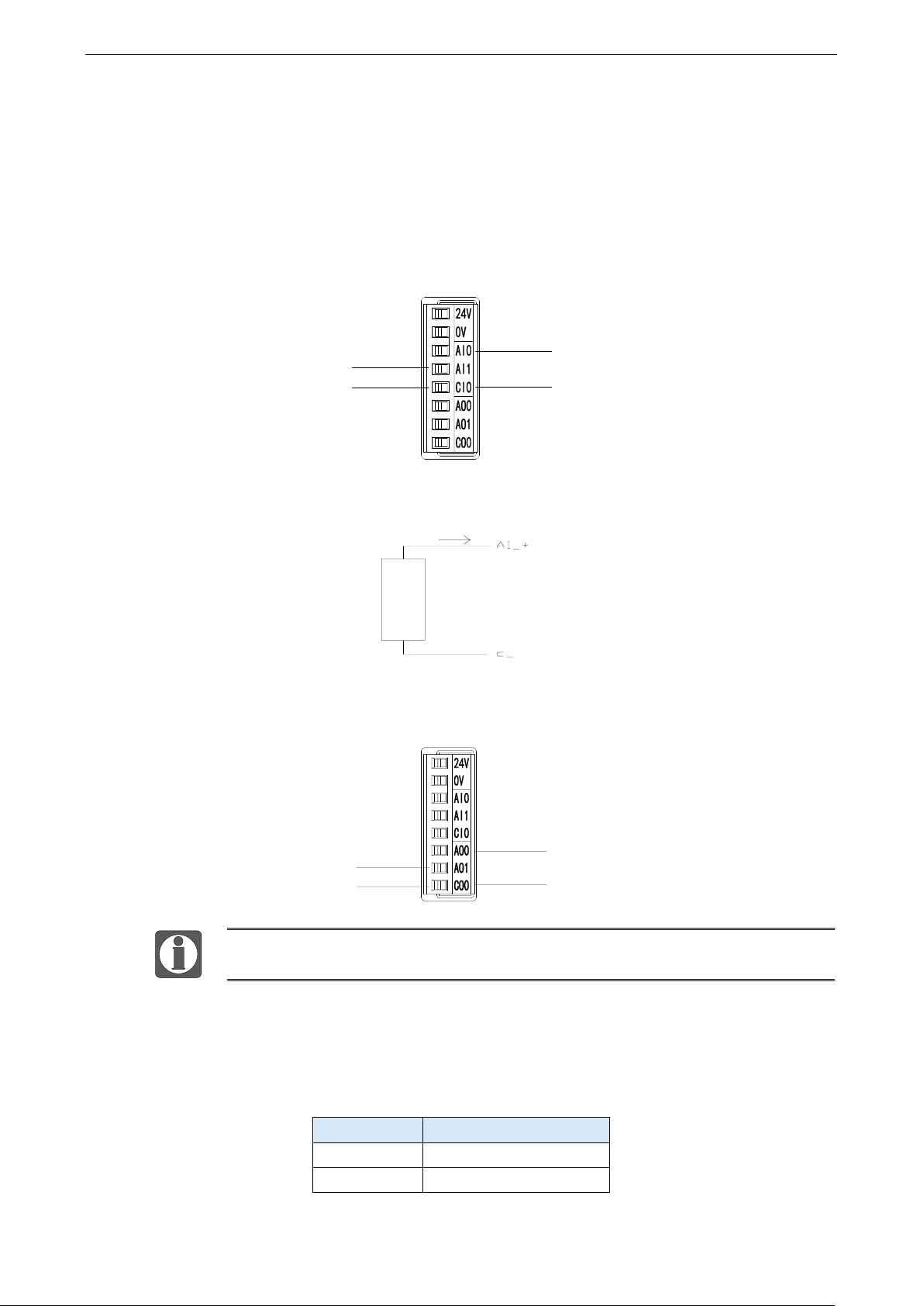

4.2.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-2AD2DA-A-ED 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
1）电流单端输入
AI0+
AI0-
0CH
AI1+
AI1-
1CH
XD-2AD2DA-A-ED 电流输入侧接线如下图所示：
外
部
电
流
设
备
i
2）电流单端输出
AO0+
AO0-
AO1+
AO1-
0CH
1CH
电流输出无需串接 DC24V 电源！
4.2.4 输入输出定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC
寄存器定义号如下：
通道
AD 信号
0CH
ID30000
1CH
ID30001
XD 系列 PLC 左扩展 ED 模块用户手册 4 模拟量输入输出 ED 模块
31
通道
DA 信号
0CH
QD30000
1CH
QD30001
4.2.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置

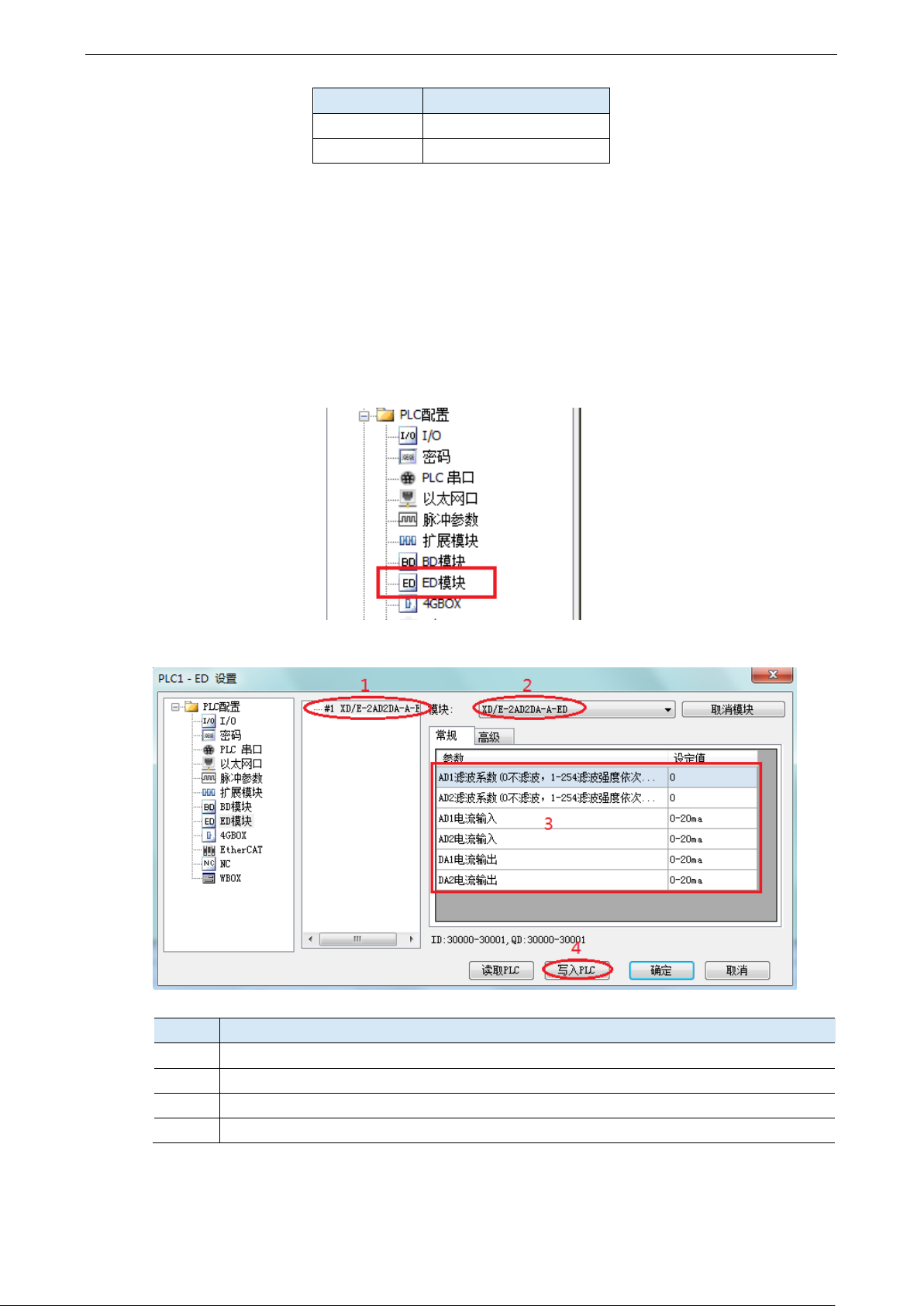

1）配置面板配置
将编程软件打开，点击左侧工程栏的“PLC 配置”下的“ED 模块”：
之后出现以下配置面板，选择对应的模块型号和配置信息：
步骤
说明
1
在图示“2”处选择对应的 ED 模块型号；
2
完成步骤 1 后，“1”处会显示出对应的型号；
3
在“3”处可以选择 AD 的滤波系数和 AD、DA 通道对应的电流模式；
4
配置完成后点击 4“写入 PLC”，然后将 PLC 断电后重新上电，此配置才可生效！！
