XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块 53 说明： SM0 为常 ON 线圈，在 PLC 运行期间一 直为 ON 状态。 PLC 开始运行，模拟 量采集首先计算 出扩展模块所采集的数字 量每个数字 1 所对应的压强值 ， 再将 ID30000 寄存器里面 采集的数字量（整型）转 化为浮点数，所以只要将 扩展模块 I D30000 寄存器中采集的 实时数值乘以扩展模块所 采集的数字量每个数字 1 …
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
52

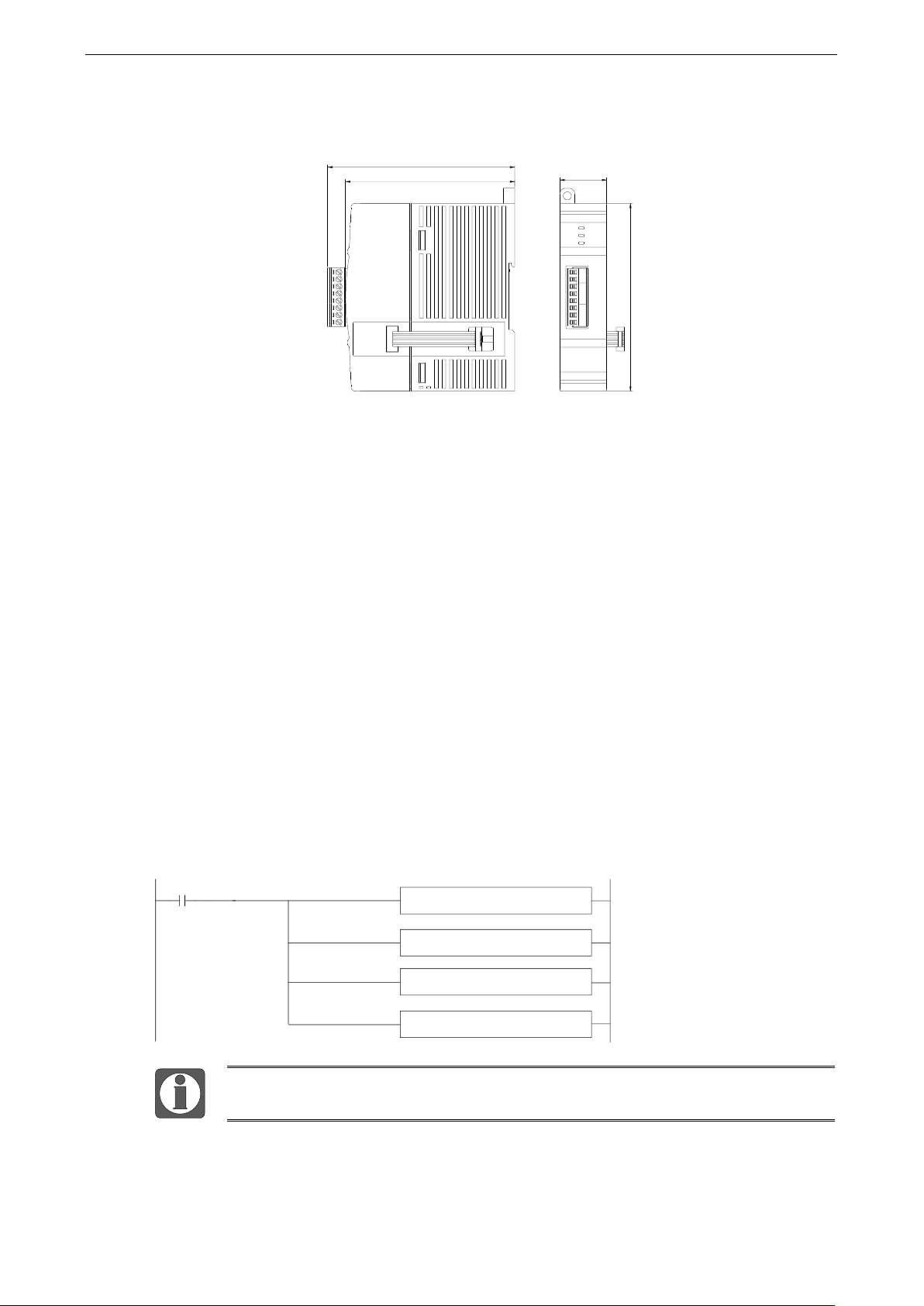

5.3.7 外观尺寸图
100.0
25.0
99.5
89.9
0V
VI0
VI1
CI0
A0
A1
C0
PWR
COM
ERR
24V
（单位：mm）
5.3.8 编程举例
例：
现有一路压力传感器输出信号需要采集（压力传感器性能参数：检测压力范围 0Mp~10Mp，输
出模拟量信号为 0~10V），同时实时读取一路 PT100 温度信号值。
分析：
由于压力传感器的压力检测范围为 0Mp~10Mp，对应输出的模拟量为 0~10V，扩展模块通过模
数转换转化的数字量范围为 0~4095；所以我们可以跳过中间转换环节的模拟量 0~10V，直接就
是压力检测范围 0Mp~10Mp 对应数字量范围 0~4095；10Mp/4095=0.002442 为扩展模块所采集
的数字量每个数字 1 所对应的压强值，所以只要将扩展模块 ID 寄存器中采集的实时数值乘以
0.002442 就能计算出当前压力传感器的实时压强；例如在 ID 寄存器里采集的数字量是 1023，
则对应压强则为 2.5Mp。
程序：
EDIV K10 K4095 D0
SM0
FLT ID30000 D2
EMUL D0 D2 D4
MOV ID30002 D10
请使用浮点数运算进行计算，否则将会影响计算精度甚至无法计算！
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
53
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，模拟量采集首先计算出扩展模块所采集的数字量每个数字 1 所对应的压强值，
再将 ID30000 寄存器里面采集的数字量（整型）转化为浮点数，所以只要将扩展模块 ID30000
寄存器中采集的实时数值乘以扩展模块所采集的数字量每个数字 1 所对应的压强值就可以算出
当前所采集的实时压强值了。
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
54
5.4 温度模拟量混合模块 XD-2PT2DA-A-ED
5.4.1 模块特点及规格
CO0
AO1
AO0
C0
A1
A0
0V
ERR
COM
PWR
24V
XD-2PT2DA-A-ED 模拟量温度控制模块，对 2 点 PT100 温度信号进行
处理，并把它们传输到 PLC 主单元，同时可输出两路模拟量电流信号。
⚫ 2 通道铂热电阻输入，分度号 Pt100。
⚫ 测温范围-100~500℃，精度 0.1℃。
⚫ 2 通道模拟量输出：电流输出模式。
⚫ 10 位的高精度模拟量输出。
⚫ 作为 XD 系列的左扩展 ED 模块，最多可在 PLC 主单元左边连接 1
台模块（XD1 系列 不支 持扩展 ED ；ECAT 型 PLC 仅 支持
XD-NES-ED 模块）。
模块规格
项目
温度输入（PT）
模拟量电流输出（mA）
测温范围
-100~500℃
—
模拟量输出范围
—
0~20mA、4~20mA
（外部负载电阻小于 300Ω）
数字输入范围
—
0~1023
数字输出范围
-1000~5000
—
分辨率
0.1℃
1/1023（10Bit）
综合精确度
满量程的±0.8%
±1%
转换速度
10ms（所有通道）
模块供电电源
DC24V±10%，150mA
5.4.2 端子说明
PWR
COM
ERR
指示灯
接线端子排
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH1、CH2
A0
第 1 路 PT100 输入端子
A1
第 2 路 PT100 输入端子
C0
A0、A1 输入地
CH3、CH4
AO0
第 1 路 DA 模拟量电流输出端子
AO1
第 2 路 DA 模拟量电流输出端子
CO0
AO0、AO1 输出地
5.4.3 外部连接
热电阻连接时，注意以下两个方面：
