XD 系列 PLC 左扩展 ED 模块用户手册 7 通讯扩展 ED 模块
80
参数名称
说明
波特率
这里选用 1.5M。
发送前延时
用于降低通讯频率，一般不需要做修改，建议使用默认值 0。
令牌循环时间
是指一个网络中每一个站点循环一次的时间，单位是 ms，我们这里只
有两台 PLC，所以我们就只设置为 10ms。
最大站点数
是指一个网络中最多可以有几台设备，由于 X-NET 通讯不能超过 32 个
节点，所以我们这里设置为 32。
5
、

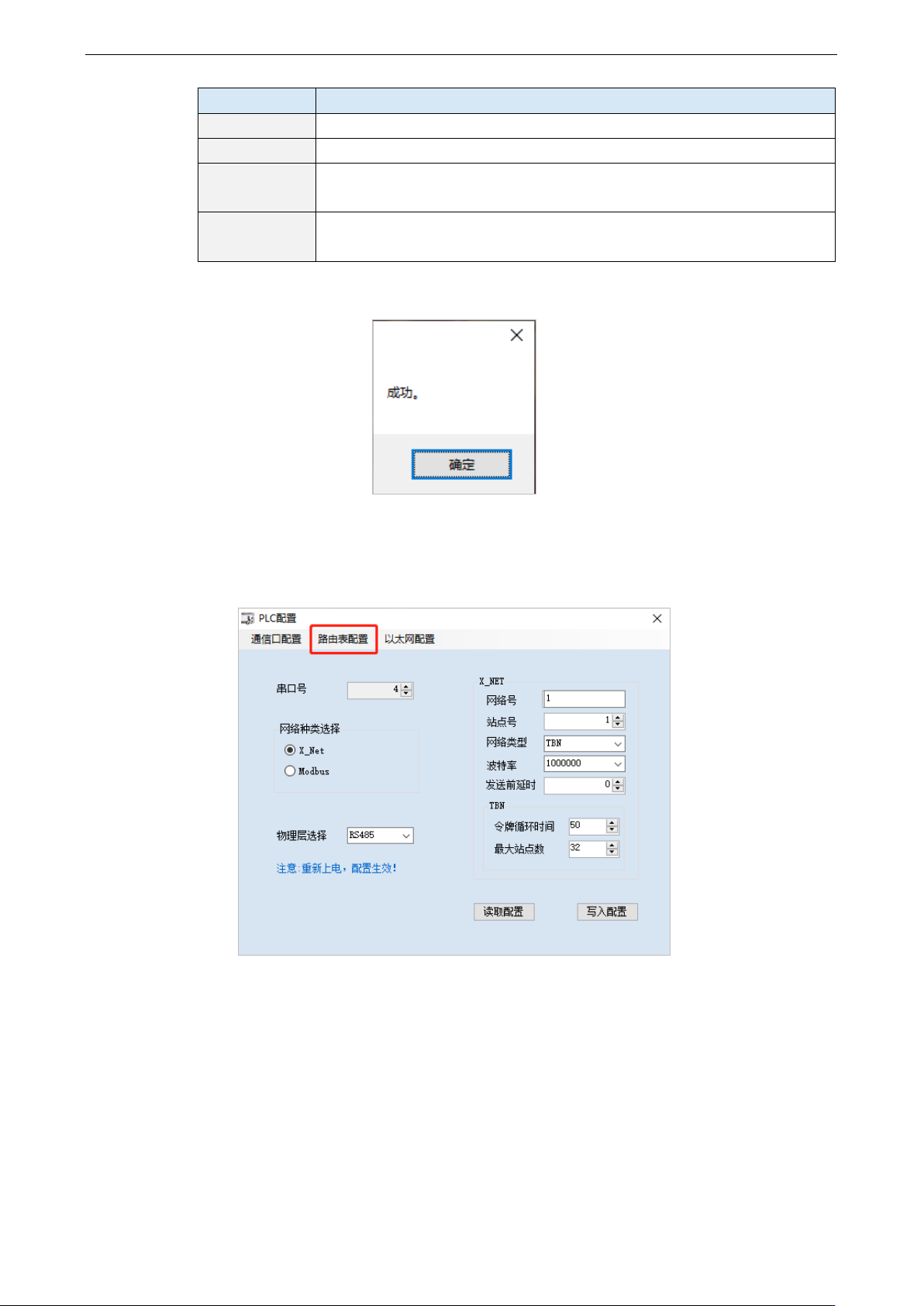

单击“写入配置”，提示写入配置成功。
6
、
单击“确定”，给 PLC 断电再上电，串口配置才能生效。
7
、
在“PLC 配置”窗口，单击“路由表配置”。
XD 系列 PLC 左扩展 ED 模块用户手册 7 通讯扩展 ED 模块
81
8
、

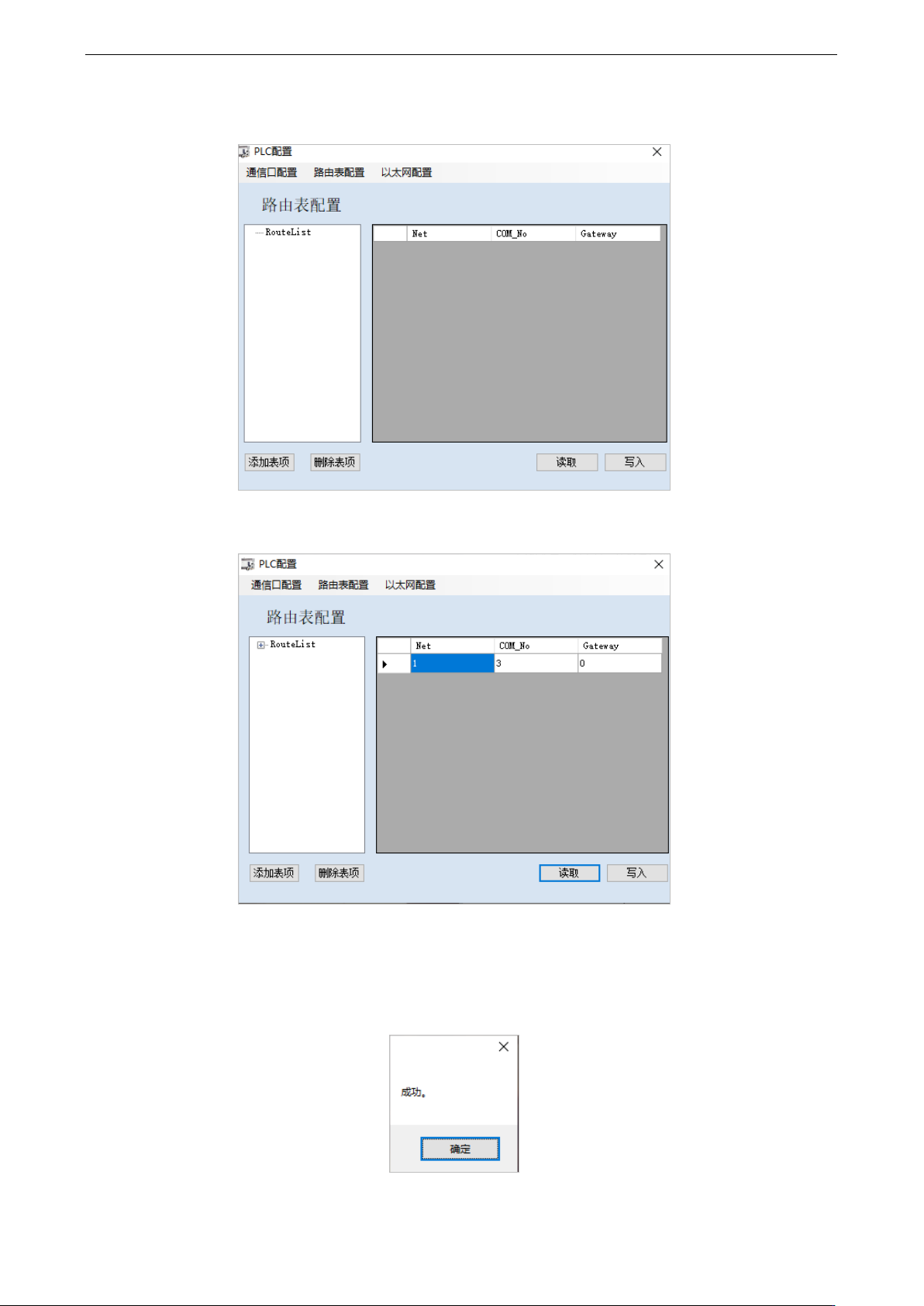

出现“路由表配置”窗口。
9
、
点击“添加表项”，窗口中出现子网路由的配置项。
这里的“Net”是指之前在“串口配置”窗口中配置的“网络号”；“COM_No”是指 PLC
通讯连接的物理接口，即串口号，我们使用的是扩展 XD-NES-ED，所以通信口号是 3；“网
关地址”这里默认为 0，其他没用到的配置项可以删掉。
10
、
配置完成后，点击“写入”，会提示写入配置成功。
XD 系列 PLC 左扩展 ED 模块用户手册 7 通讯扩展 ED 模块
82
11
、
点击“确定”，关掉“Form_RouteTb1”窗口，关闭“欢迎使用信捷设备配置工具”窗口，
给 PLC 断电再上电，至此 PLC 的串口配置完成。
在更换设备后，需要重新配置时，要重新“查找设备”，即重复第 2 步。
关于 X-NET 通讯的具体介绍、指令的说明可以查阅手册《X-NET 总线用户手册》。Modbus 通
讯的具体介绍可以查阅手册《XD/XL 系列可编程控制器用户手册【基本指令篇】》中的相关章
节。

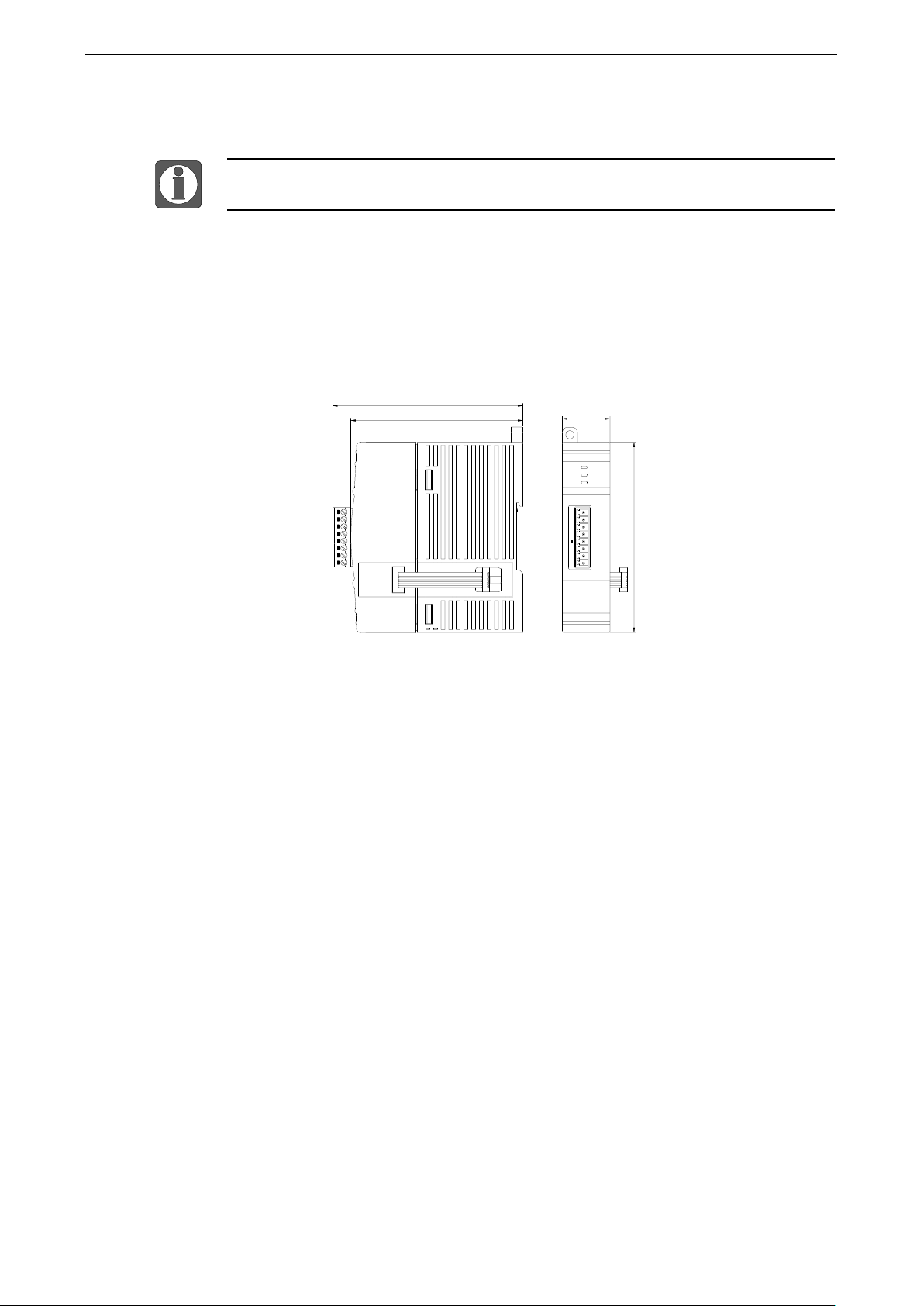

7.2.4 外观尺寸图
A
B
SG
RX
TX
FG
SG
25.0
100.0
99.5
89.9
PWR
COM
（单位：mm）
