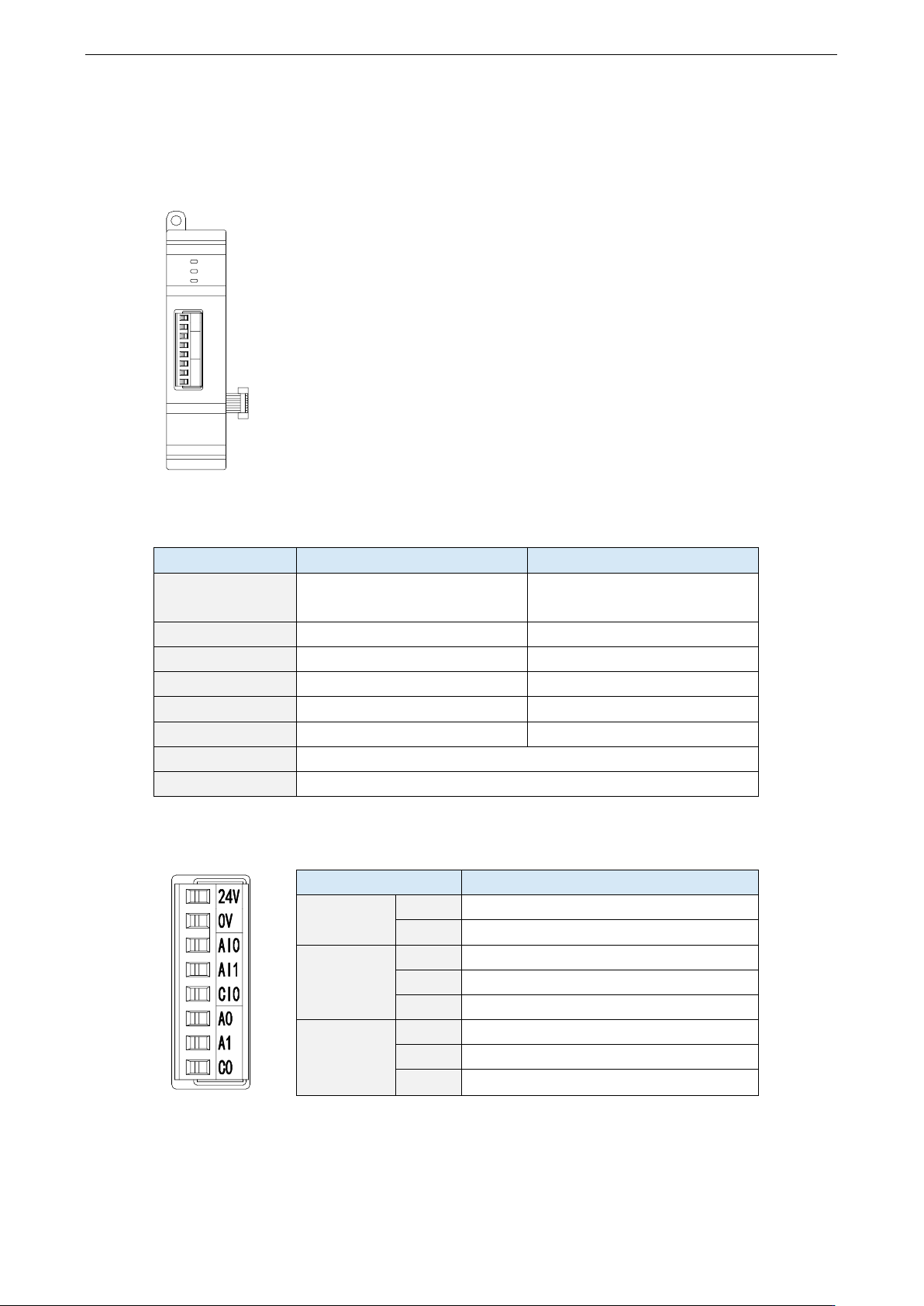

5.2 模拟量温度混合 ED 模块 XD-2AD2PT-A-ED
5.2.1 模块特点及规格
AI0
AI1
CI0
A1
A0
C0
0V
PWR
COM
ERR
24V
XD-2AD2PT-A-ED 模拟量温度输入模块,将 2 路模拟量电流输入转换成
数字值,2 PT100 温度输入转换成数字量,并把他们传输 PLC 主单
元,且与 PLC 主单元进行实时数据交互。
2 通道模拟量输入:电流输入。
12 位的高精度模拟量输入。
2 通道温度输入:PT100
测温范围-100~500℃,精 0.1℃。
作为 XD 系列的左扩展 ED 模块,最多可 PLC 主单元左边连接 1
台模块XD1 系列不支持扩 EDECAT PLC 仅支持 XD-NES-ED
模块)
模块规格
项目
模拟量电流输入mA
温度输入(PT
模拟量输入范围
0~20mA4~20mA
(阻抗约为 120Ω
测温范围
-100~500
最大输入范围
0~30mA
数字输出范围
0~4095
-1000~5000
分辨率
1/409512Bit
0.1
综合精确度
±1%
满量程的±0.8%
转换速度
10ms(所有通道)
模块供电电源
DC24V±10%150mA
5.2.2 端子说明
PWR
COM
ERR
指示灯
接线端子排
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH1CH2
AI0
1 AD 模拟量电流输入端子
AI1
2 AD 模拟量电流输入端子
CI0
AI0AI1 输入地
CH3CH4
A0
1 PT100 输入端子
A1
2 PT100 输入端子
C0
A0A1 输入地
5.2.3 外部连接
外部连接时,注意以下几个方面:
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
43
为避免干扰,请使用屏蔽线,并对屏蔽层单点接地
XD-2AD2PT-A-ED 外接+24V 电源时,请使用 PLC 本体上的 24V 电源,避免干扰。
1)电流单端输入
AI0+
AI0-
0CH
AI1+
AI1-
1CH
A0+
A0-
A1+
A1-
0CH
1CH
XD-2AD2PT-A-ED 电流输入侧接线如下图所示:
i
2)温度输入
AI0+
AI0-
0CH
AI1+
AI1-
1CH
A0+
A0-
A1+
A1-
0CH
1CH
对于三线制铂热电阻,请将颜色一样的两根引线接在 C0 端,另一根引线接在 A0
A1 端。
5.2.4 输入定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元,转换的数值直接送 PLC 寄存器,通道对应的 PLC
寄存器定义号如下:
通道
AD 信号
0CH
ID30000
1CH
ID30001
通道
PT 信号
0CH
ID30002
1CH
ID30003
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
44
5.2.5 工作模式设定
工作模式的设定有两种方法可选(这 2 种方式的效果是等价的)
通过控制面板配置
通过 Flash 寄存器设置
1)配置面板配置
将编程软件打开,点击左侧工程栏的“PLC 配置”下的“ED 模块”:
之后出现以下配置面板,选择对应的模块型号和配置信息:
步骤
说明
1
在图示“2”处选择对应 ED 模块型号;
2
完成步骤 1 后,“1”处会显示出对应的型号;
3
在“3”处可以选择 ADPT 的滤波系数和 AD 通道对应的电流模式;
4
配置完成后点 4“写入 PLC”,然后将 PLC 断电后重新上电,此配置才可生效!
一阶低通滤波法采用本次采样值与上次滤波输出值进行加权,得到有效滤波值。
波系数由用户设置为0~254,数值越大数据越稳定,但可能导致数据滞后;因此
设置为254,滤波效果最强,数据最稳定;设置为1时,滤波效果最弱;默认为0
(不滤波)
