XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
43
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-2AD2PT-A-ED 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
1）电流单端输入
AI0+
AI0-
0CH
AI1+
AI1-
1CH
A0+
A0-
A1+
A1-
0CH
1CH

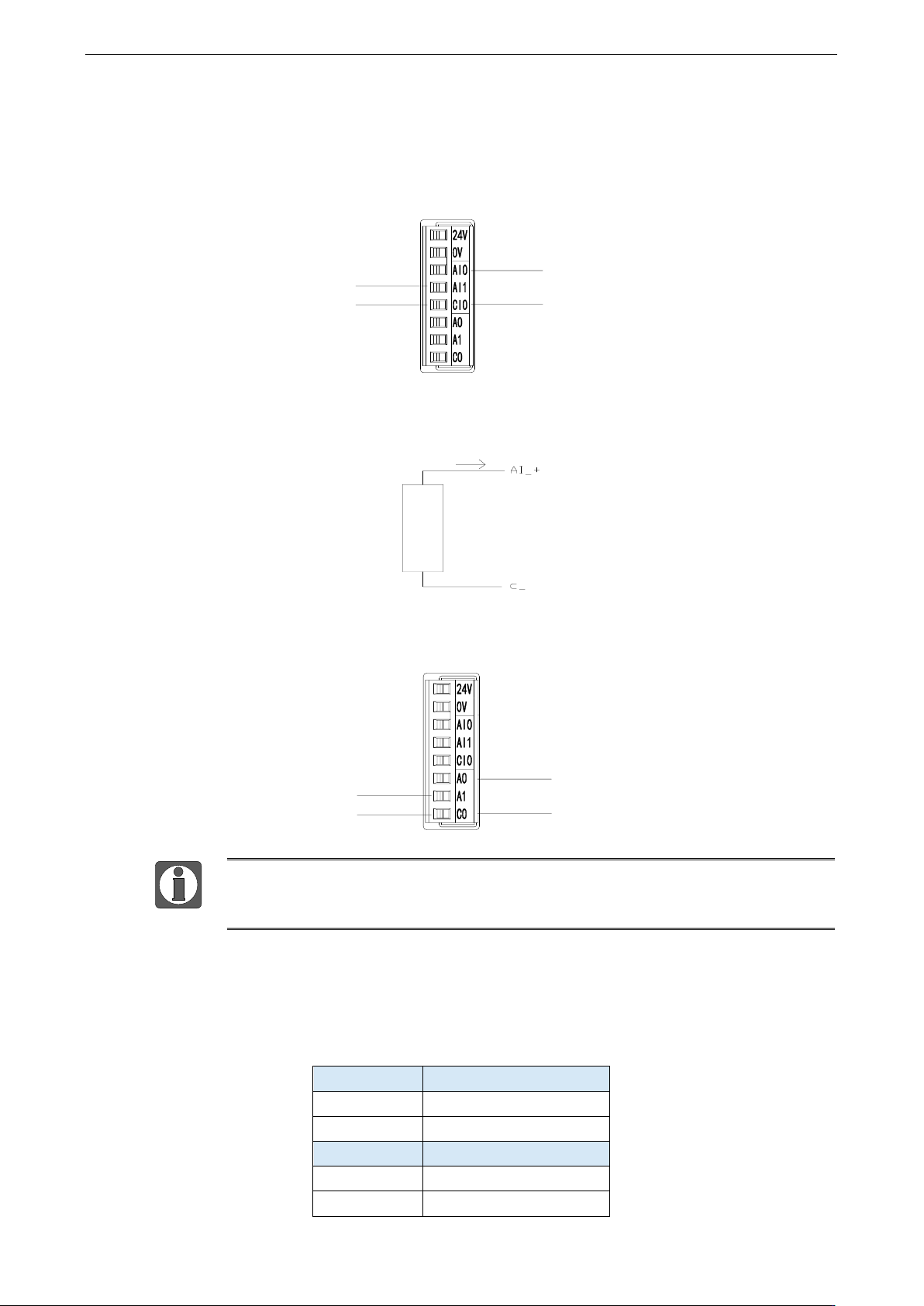

XD-2AD2PT-A-ED 电流输入侧接线如下图所示：
外
部
电
流
设
备
i
2）温度输入
AI0+
AI0-
0CH
AI1+
AI1-
1CH
A0+
A0-
A1+
A1-
0CH
1CH
对于三线制铂热电阻，请将颜色一样的两根引线接在 C0 端，另一根引线接在 A0 或
A1 端。
5.2.4 输入定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC
寄存器定义号如下：
通道
AD 信号
0CH
ID30000
1CH
ID30001
通道
PT 信号
0CH
ID30002
1CH
ID30003
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
44
5.2.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置

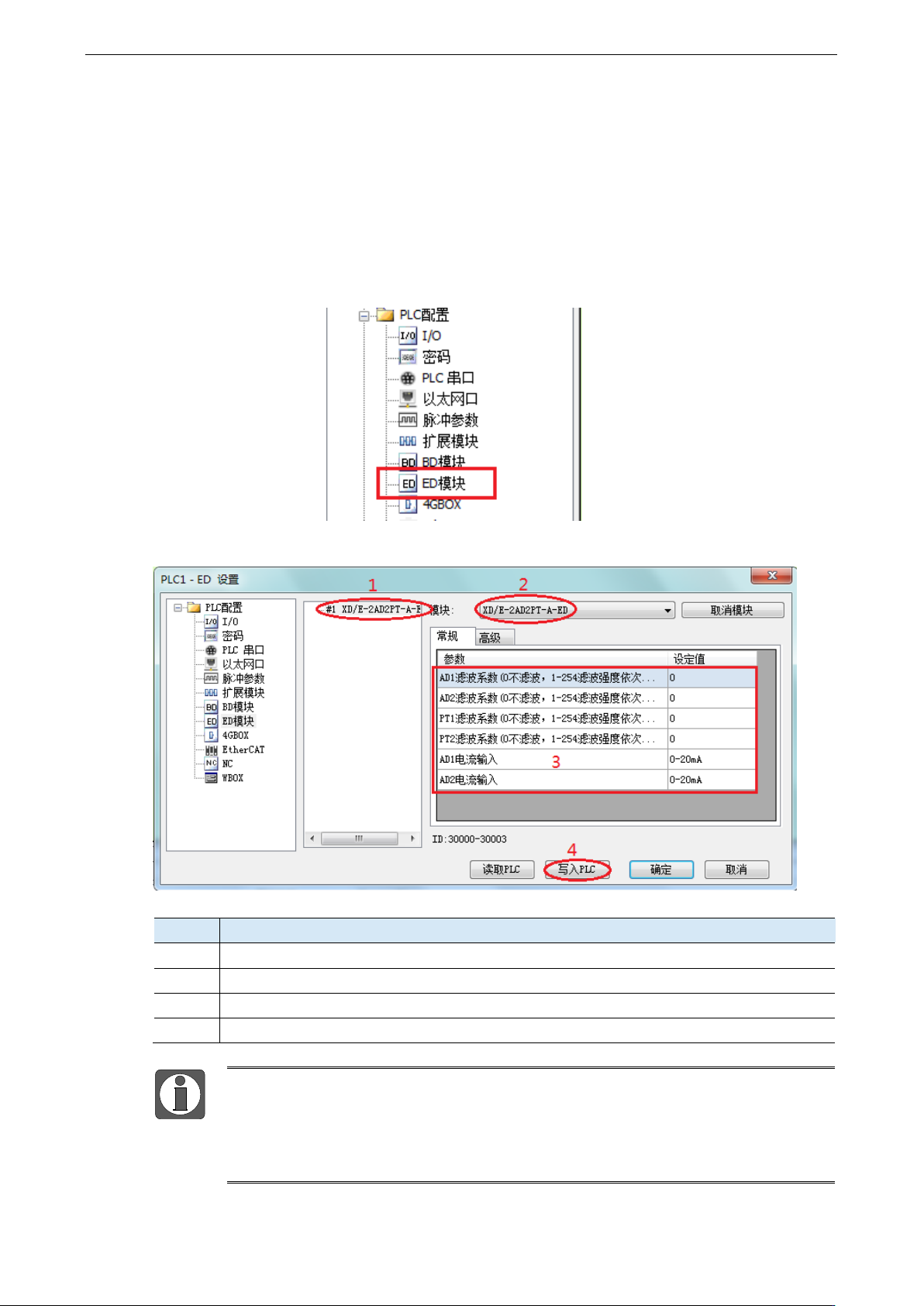

1）配置面板配置
将编程软件打开，点击左侧工程栏的“PLC 配置”下的“ED 模块”：
之后出现以下配置面板，选择对应的模块型号和配置信息：
步骤
说明
1
在图示“2”处选择对应的 ED 模块型号；
2
完成步骤 1 后，“1”处会显示出对应的型号；
3
在“3”处可以选择 AD、PT 的滤波系数和 AD 通道对应的电流模式；
4
配置完成后点击 4“写入 PLC”，然后将 PLC 断电后重新上电，此配置才可生效！！
一阶低通滤波法采用本次采样值与上次滤波输出值进行加权，得到有效滤波值。滤
波系数由用户设置为0~254，数值越大数据越稳定，但可能导致数据滞后；因此，
设置为254时，滤波效果最强，数据最稳定；设置为1时，滤波效果最弱；默认为0
（不滤波）。
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
45

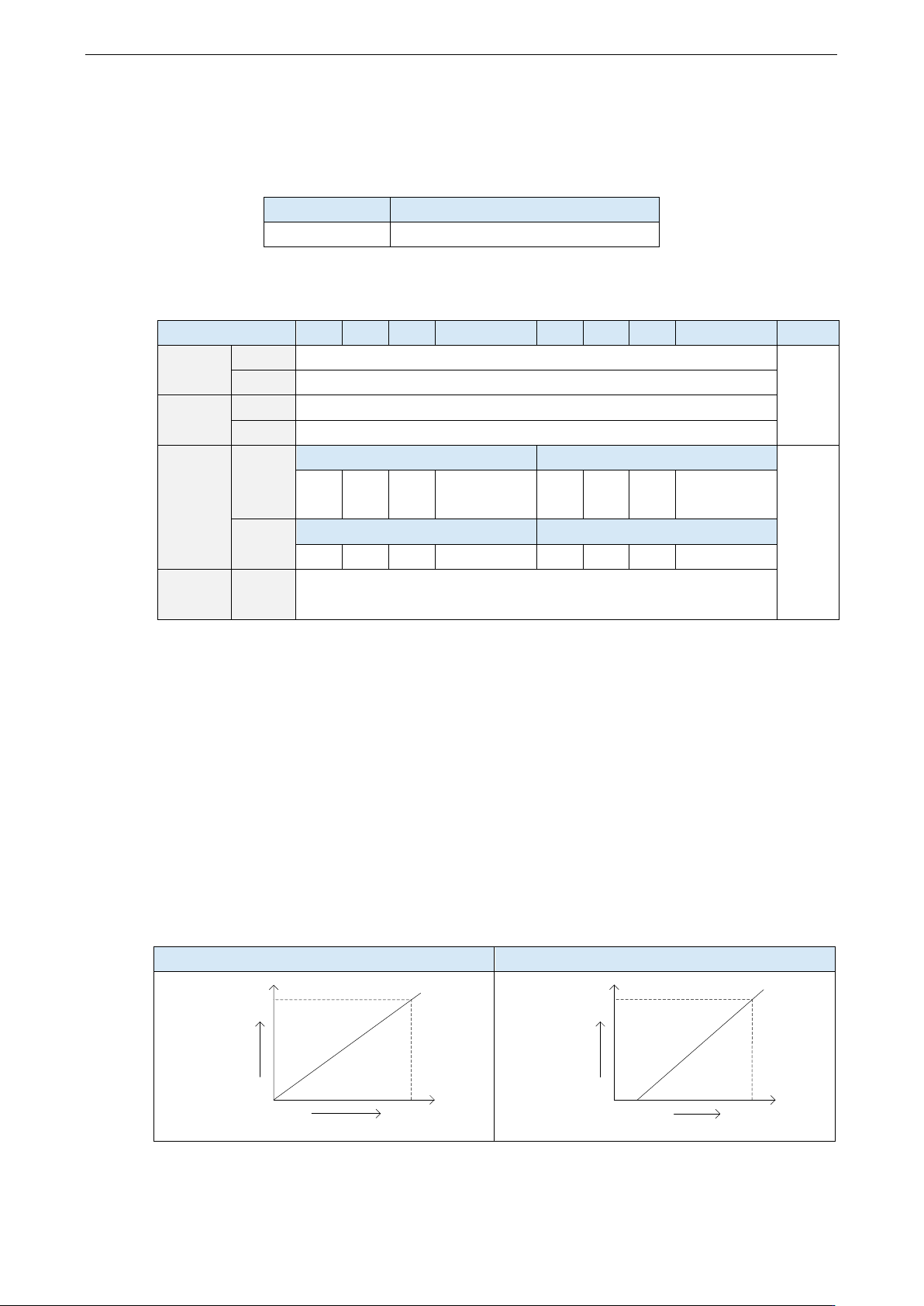

2）Flash 寄存器设置
扩展模块输入均为电流模式，电流有 0～20mA、4～20mA 可选，通过 PLC 内部的特殊 FLASH
数据寄存器 SFD 进行设置。如下所示：
ED 模块 ID 号
配置信息地址
#1
SFD530~SFD539
3）SFD 的位定义
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD530
Byte0
AD 通道 1 滤波系数
AD、
PT 通
道滤
波系数
Byte1
AD 通道 2 滤波系数
SFD531
Byte2
PT 通道 1 滤波系数
Byte3
PT 通道 2 滤波系数
SFD532
Byte4
AD2
AD1
用来
指定
AD
通道
输入
范围
的选择
保留
保留
保留
0：0~20mA
1：4~20mA
保留
保留
保留
0：0~20mA
1：4~20mA
Byte5
PT2
PT1
保留
保留
保留
保留
保留
保留
保留
保留
SFD533~
SFD539
Byte6~
Byte19
保留
例：要设置 ED 模块的输入第 1、第 0 通道的工作模式为 0～20mA、第 1、第 2 通道的滤波系
数设置为 254，第 3、第 4 通道的滤波系数设置为 100。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD530=FEFEH SFD531=6464H SFD532=1100H
5.2.6 模数转换图
输入模拟量与转换的数字量关系如下表所示：
0~20mA 模拟量输入
4~20mA 模拟量输入
20mA
+4095
0
模拟量
数
字
量
20mA4mA
+4095
0
模拟量
数
字
量
