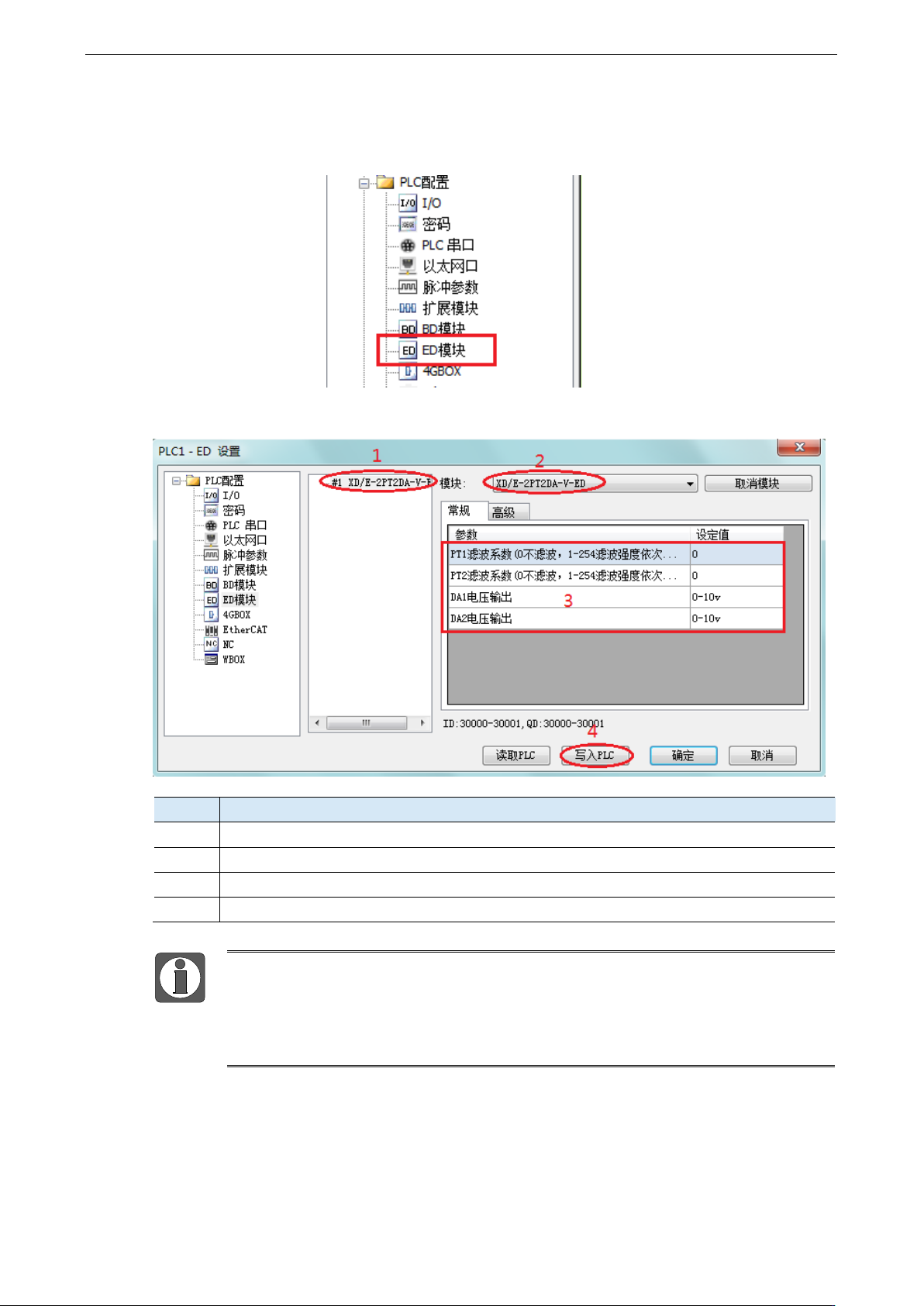

XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
61
1）配置面板配置
将编程软件打开，点击左侧工程栏的“PLC 配置”下的“ED 模块”：
之后出现以下配置面板，选择对应的模块型号和配置信息：
步骤
说明
1
在图示“2”处选择对应的 ED 模块型号；
2
完成步骤 1 后，“1”处会显示出对应的型号；
3
在“3”处可以选择对应通道的滤波系数和电压输出范围；
4
配置完成后点击 4“写入 PLC”，然后将 PLC 断电后重新上电，此配置才可生效！！
一阶低通滤波法采用本次采样值与上次滤波输出值进行加权，得到有效滤波值。滤
波系数由用户设置为0~254，数值越大数据越稳定，但可能导致数据滞后；因此，
设置为254时，滤波效果最强，数据最稳定；设置为1时，滤波效果最弱；默认为0
（不滤波）。
2）Flash 寄存器设置
扩展 ED 模块输入均为电压模式，电压有 0～10V、0～5V 可选，通过 PLC 内部的特殊 FLASH
数据寄存器 SFD 进行设置。如下所示：

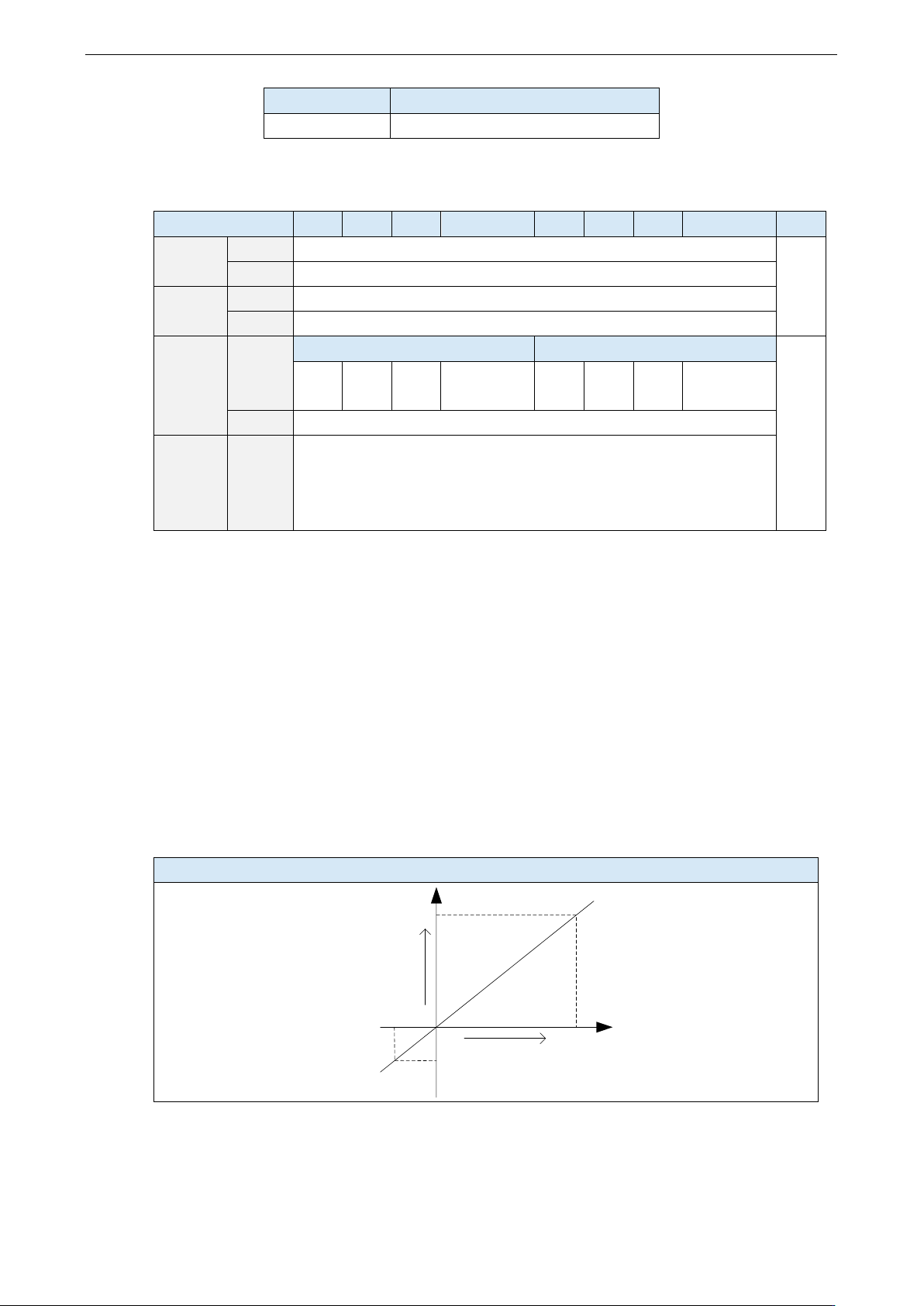

XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
62
ED 模块 ID 号
配置信息地址
#1
SFD530~SFD539
3）SFD 的位定义
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD530
Byte0
PT 通道 1 滤波系数
PT
通道
滤波
系数
Byte1
PT 通道 2 滤波系数
SFD531
Byte2
保留
Byte3
保留
SFD532
Byte4
DA2
DA1
用来
指定
DA
通道
输出
范围
的选
择
保留
保留
保留
0：0～10V
1：0～5V
保留
保留
保留
0：0～10V
1：0～5V
Byte5
保留
SFD533~
SFD539
Byte6~
Byte19
保留
例：要设置 ED 模块的输出第 1、第 2 通道的工作模式为 0～10V、第 1、第 2 通道的温度滤波
系数设置为 254。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD530=FEFEH SFD531=0H SFD532=0011H
5.5.6 模数转换图
输入温度与转换的数字量关系如下表所示：
PT100 温度输入
0
500
温度输入
数
字
输
出
-100
℃
-1000
5000

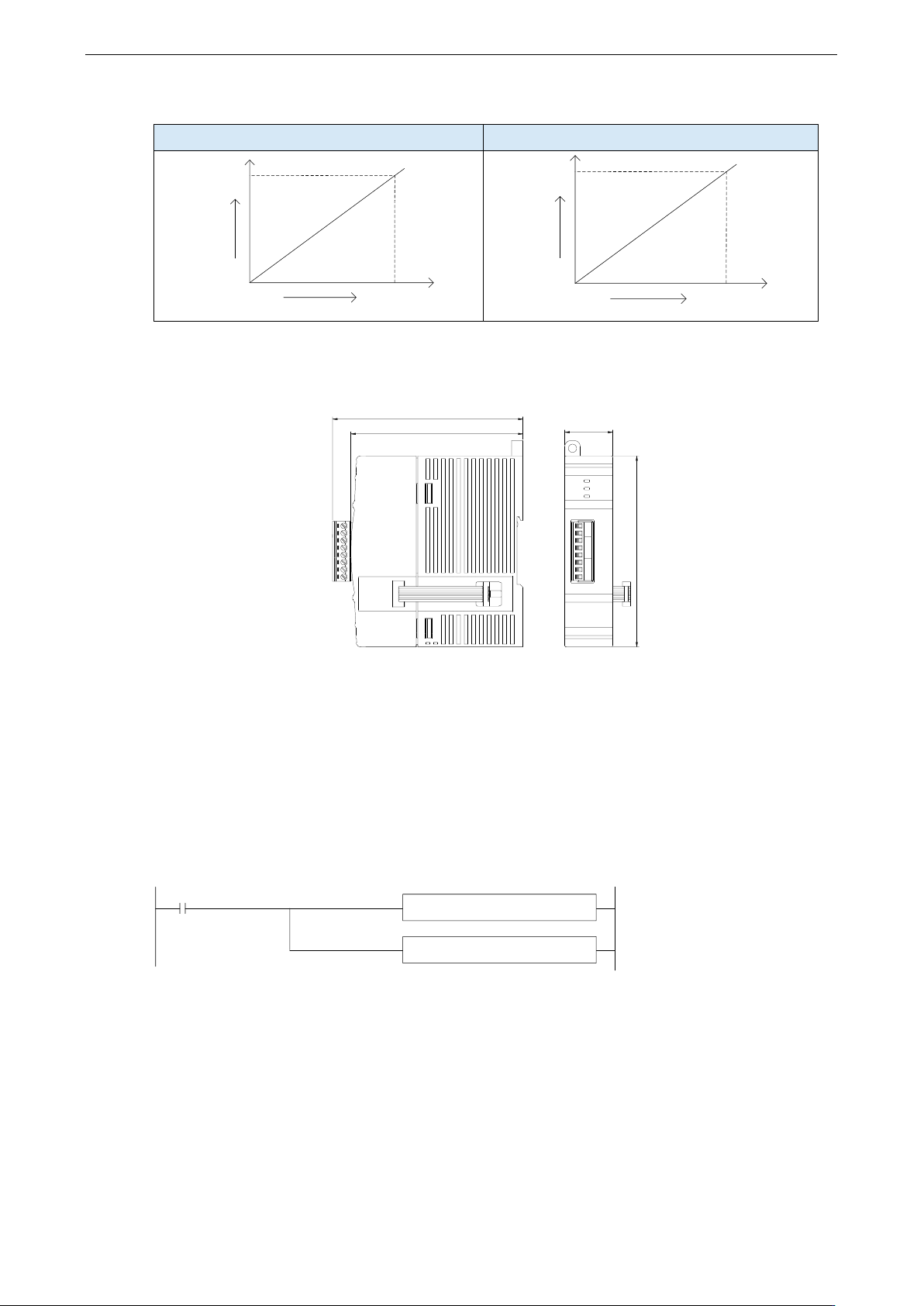

XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
63
输入数字量与转换的模拟量关系如下表所示：
0~10V 模拟量电压输出
0~5V 模拟量电压输出
10V
+10230
模
拟
量
数字量
5V
+10230
模
拟
量
数字量
5.5.7 外观尺寸图
100.0
25.0
99.5
89.9
CO0
VO1
VO0
C0
A1
A0
0V
ERR
COM
PWR
24V
（单位：mm）
5.5.8 编程举例
例：
读取一路温度信号，同时输出一路 0~10V 电压信号。
程序：
SM0
MOV ID30000 HD0
MOV HD10 QD30000
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，将第一路 PT 通道的数字量（实际温度×10）实时读取到 HD0 寄存器里；并将
HD10 中的数字量实时传送到 QD30000 中，输出对应的模拟量电压信号。
