XD 系列 PLC 左扩展 ED 模块用户手册 6 温度控制 ED 模块
71

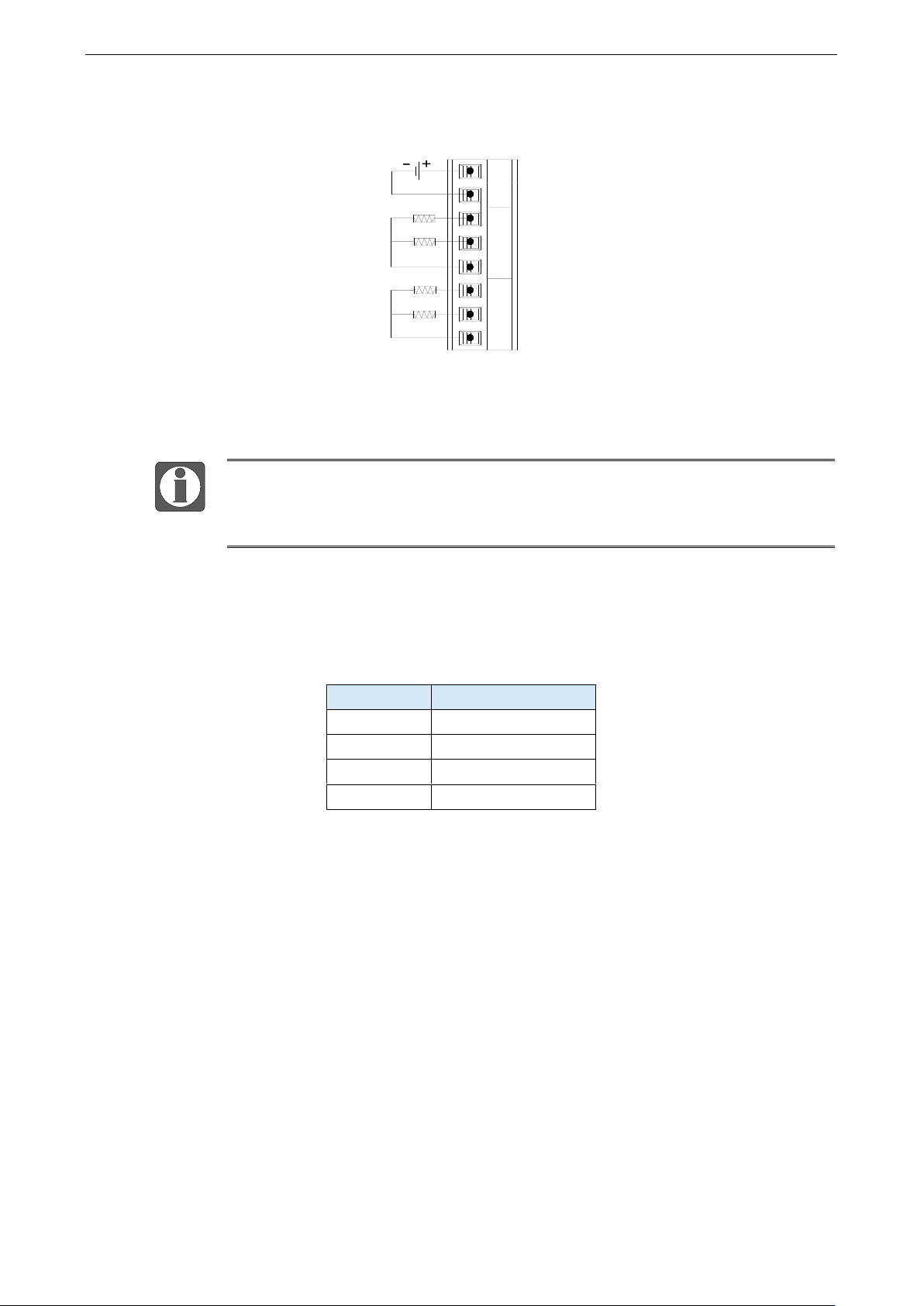

6.3.3 外部连接
C1
A3
A2
C0
A1
A0
24V
0V
24V
热电阻1
热电阻0
热电阻2
热电阻3
⚫ A0 和 A1 共用一个公共端 C0,A2 和 A3 共用一个公共端 C1;
⚫ 对于二线制铂热电阻,分别将传感器两根引线接到 A 端子和 C 端子,不区分正负。
⚫ 对于三线制铂热电阻,请将颜色一样的两根引线接在 C 端子,另一根引线接在 A 端子。
⚫ 外接 24V 电源时,请使用 PLC 本体上的 24V 电源,避免干扰。
⚫ 温度传感器所安装设备的外壳须接地。
⚫ 为避免干扰,温度传感器应使用屏蔽线,并对屏蔽层单点接地。
6.3.4 输入定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元,转换的数值直接送入 PLC 寄存器,通道对应的 PLC
寄存器定义号如下:
通道
TC 信号
CH0
ID30000
CH1
ID30001
CH2
ID30002
CH3
ID30003
6.3.5 工作模式设定
工作模式的设定有两种方法可选(这 2 种方式的效果是等价的)
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1)配置面板配置

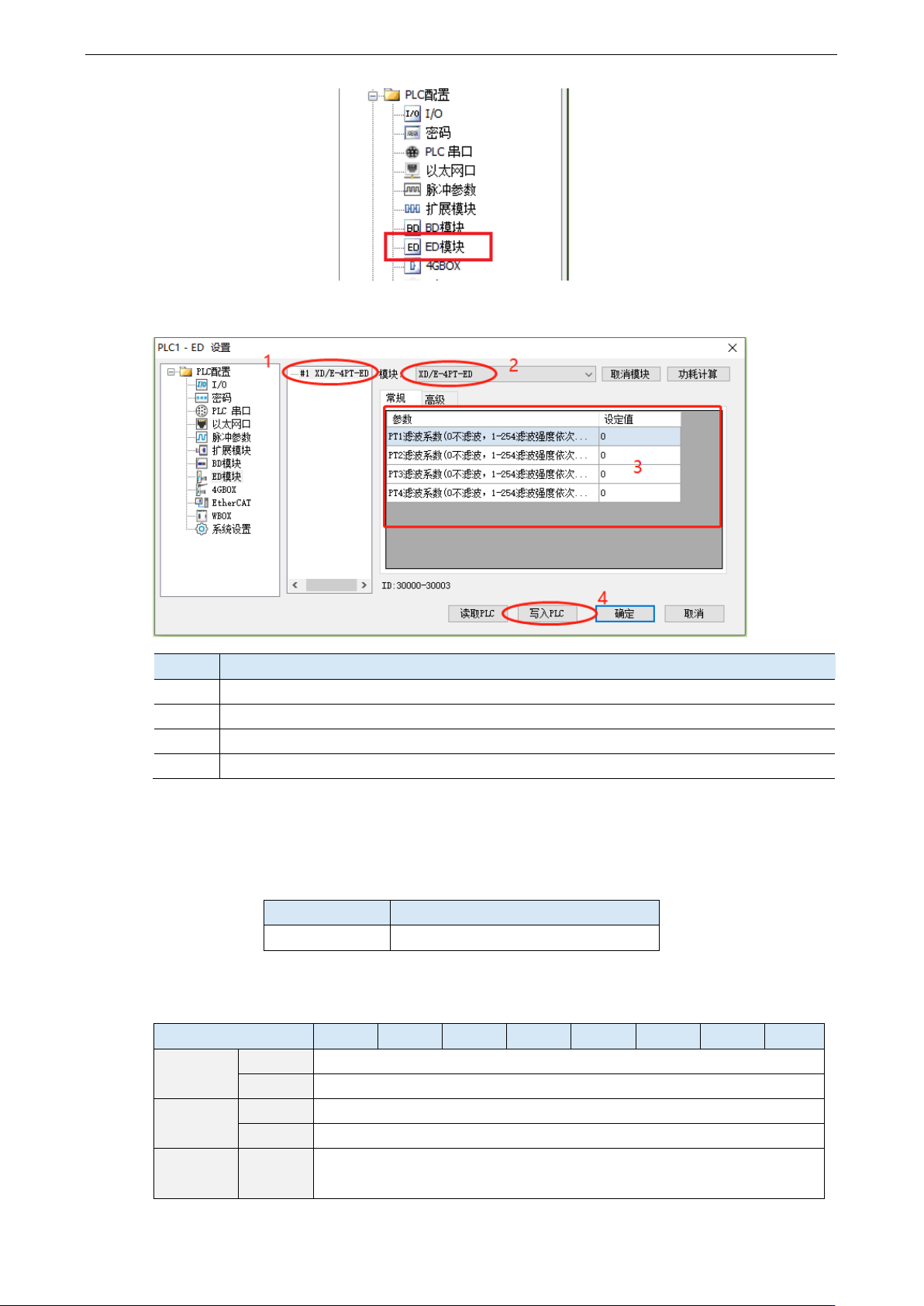

将编程软件打开,点击左侧工程栏的“PLC 配置”下的“ED 模块”:

XD 系列 PLC 左扩展 ED 模块用户手册 6 温度控制 ED 模块
72
之后出现以下配置面板,选择对应的模块型号和配置信息:
步骤
说明
1
在图示“2”处选择对应的 ED 模块型号;
2
完成步骤 1 后,“1”处会显示出对应的型号;
3
在“3”处可以选择对应通道的滤波系数;
4
配置完成后点击 4“写入 PLC”,然后将 PLC 断电后重新上电,此配置才可生效!!
2)Flash 寄存器设置
扩展 ED 模块 CH0~CH3 通道可设定滤波系数,通过 PLC 内部的特殊 FLASH 数据寄存器 SFD
进行设置。如下所示:
ED 模块 ID 号
配置信息地址
#1
SFD530~SFD539
3)SFD 的位定义
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
SFD530
Byte0
PT1 滤波系数(0 不滤波,1-254 滤波强度依次减弱,默认 0)
Byte1
PT2 滤波系数(0 不滤波,1-254 滤波强度依次减弱,默认 0)
SFD531
Byte2
PT3 滤波系数(0 不滤波,1-254 滤波强度依次减弱,默认 0)
Byte3
PT4 滤波系数(0 不滤波,1-254 滤波强度依次减弱,默认 0)
SFD532~
SFD539
Byte4~
Byte19
保留

XD 系列 PLC 左扩展 ED 模块用户手册 6 温度控制 ED 模块
73
例:将 ED 模块的 CH0、CH1 通道的温度滤波系数设置为 254;CH3、CH4 通道的温度滤波系
数设置为 0。
方法一:
可以在配置面板上直接配置,其配置方法如上图所示。
方法二:
直接将 SFD 特殊寄存器设定如下数值:SFD530=FEFEH SFD531=0H。

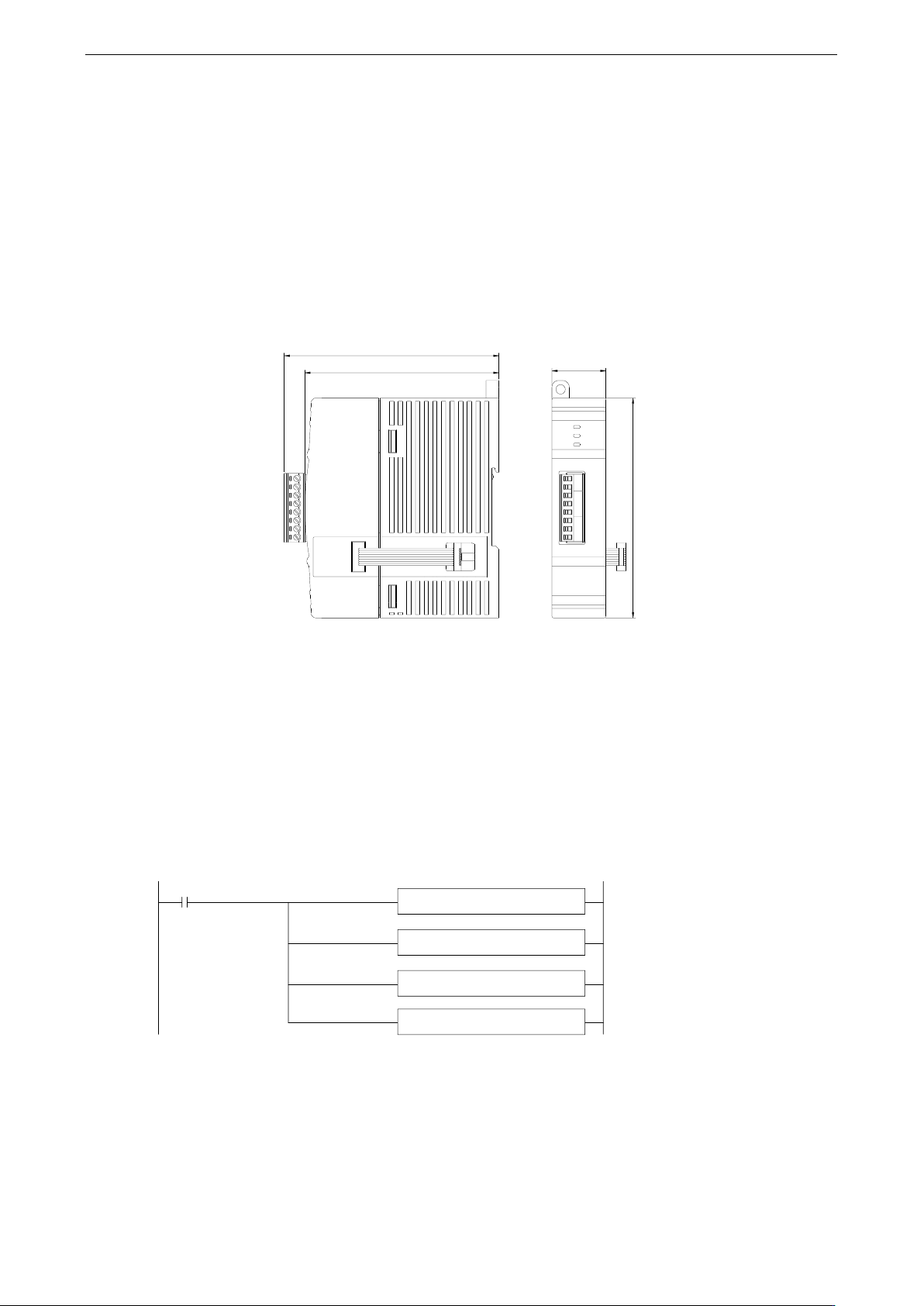

6.3.6 外观尺寸图
C1
A3
A2
C0
A1
A0
24V
ERR
COM
PWR
0V
99.5
89.9
25.0
100.0
(单位:mm)
6.3.7 编程举例
例:
读取 4 路温度信号。
程序:
SM0
MOV ID30000 HD0
MOV ID30001 HD1
MOV ID30002 HD2
MOV ID30003 HD3
说明:
SM0 为常 ON 线圈,在 PLC 运行期间一直为 ON 状态。
PLC 开始运行,将 4 路 PT 通道的数字量(实际温度×10)实时读取到 HD0~3 寄存器里。
