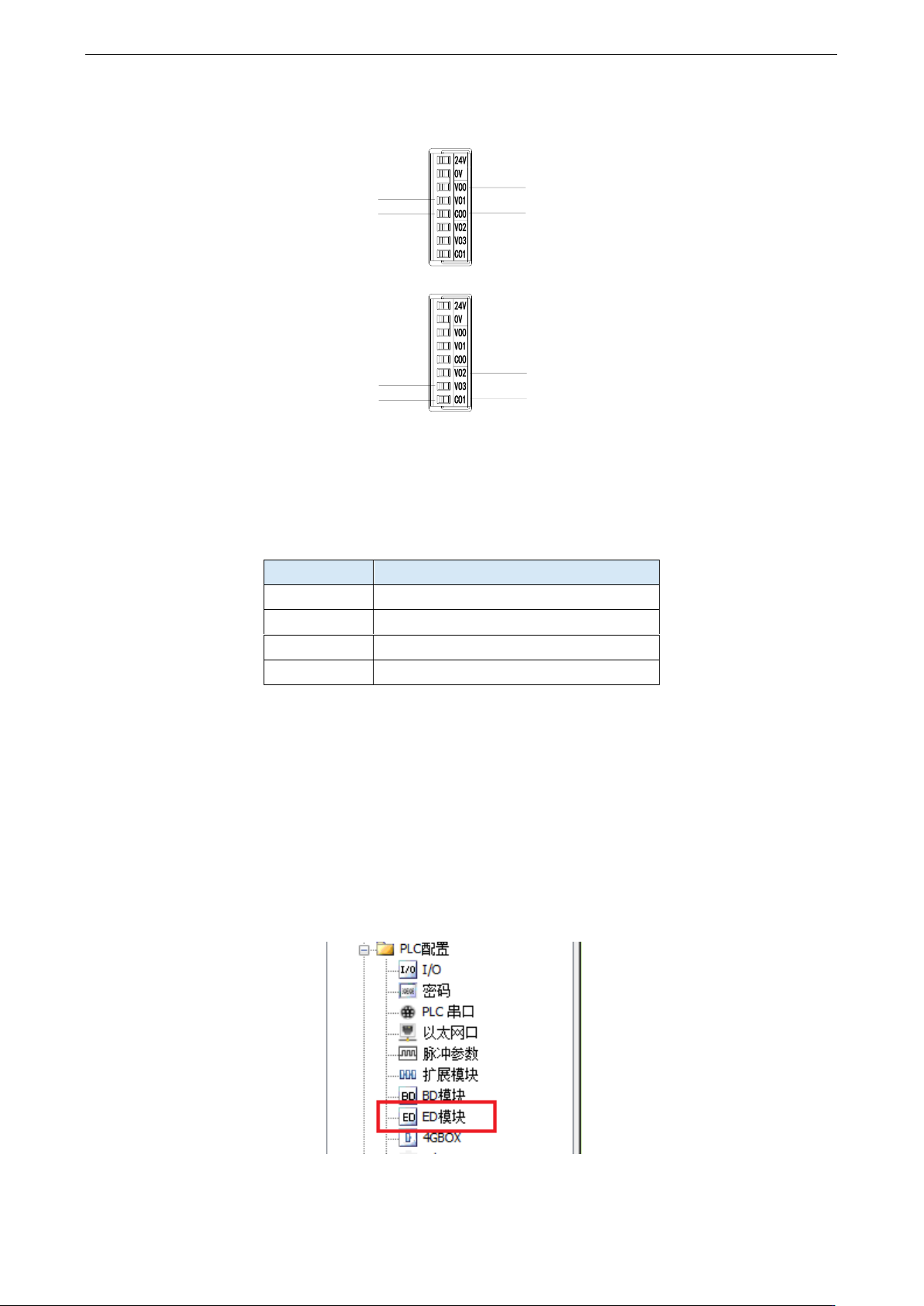

XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块
24
电压单端输出
VO0+
VO0-
0CH
VO1+
VO1-
1CH
VO2+
VO2-
VO3+
VO3-
2CH
3CH
3.3.4 输出定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC
寄存器定义号如下：
通道
DA 信号
0CH
QD30000
1CH
QD30001
2CH
QD30002
3CH
QD30003
3.3.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
将编程软件打开，点击左侧工程栏的“PLC 配置”下的“ED 模块”：
之后出现以下配置面板，选择对应的模块型号和配置信息：
XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块
25
步骤
说明
1
在图示“2”处选择对应的 ED 模块型号；
2
完成步骤 1 后，“1”处会显示出对应的型号；
3
在“3”处可以选择 DA 通道对应的电压输出模式；
4
配置完成后点击 4“写入 PLC”，然后将 PLC 断电后重新上电，此配置才可生效！！
2）Flash 寄存器设置
扩展 ED 模块输出通道为电压输出，范围 0~10V、0~5V 可选，通过 PLC 内部的特殊 FLASH 数
据寄存器 SFD 进行设置。如下所示：
ED 模块 ID 号
配置信息地址
#1
SFD530~SFD539
3）SFD 的位定义
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD530
Byte0
保留
Byte1
保留
SFD531
Byte2
保留
Byte3
保留
D532
Byte4
DA2
DA1
用来指
定 DA
通道输
出范围
的选择
保留
保留
保留
0：0~10V
1：0~5V
保留
保留
保留
0：0~10V
1：0~5V
Byte5
DA4
DA3
保留
保留
保留
0：0~10V
1：0~5V
保留
保留
保留
0：0~10V
1：0~5V
SFD533~
SFD539
Byte6~
Byte19
保留
XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块
26
例：要设置 ED 模块的输出第 3、第 2、第 1、第 0 通道的工作模式分别为 0～10V、0～5V、0～
5V、0～10V。
方法一：
可以在配置面板上直接配置，其配置方法如上所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD530=0H SFD531=0H SFD532=0110H
3.3.6 模数转换图
输出的数字量与其对应的模拟量数据的关系如下表所示：
0~10V 模拟量输出
0~5V 模拟量输出
10V
+10230
模
拟
量
数字量
5V
+10230
模
拟
量
数字量
当输入数据大于 1023 时，D/A 转换的输出模拟量数据保持 10V 或 5V 不变。
3.3.7 外观尺寸图
100.0
25.0
89.9
99.5
CO1
VO3
VO2
CO0
VO1
VO0
0V
ERR
COM
PWR
24V
（单位：mm）
3.3.8 编程举例
例：
现需要输出两路 0~10V 电压信号给变频器。
