XD 系列 PLC 左扩展 ED 模块用户手册 7 通讯扩展 ED 模块
75
7.1.3 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
XD 系列 PLC 左扩展 ED 模块用户手册 7 通讯扩展 ED 模块
76

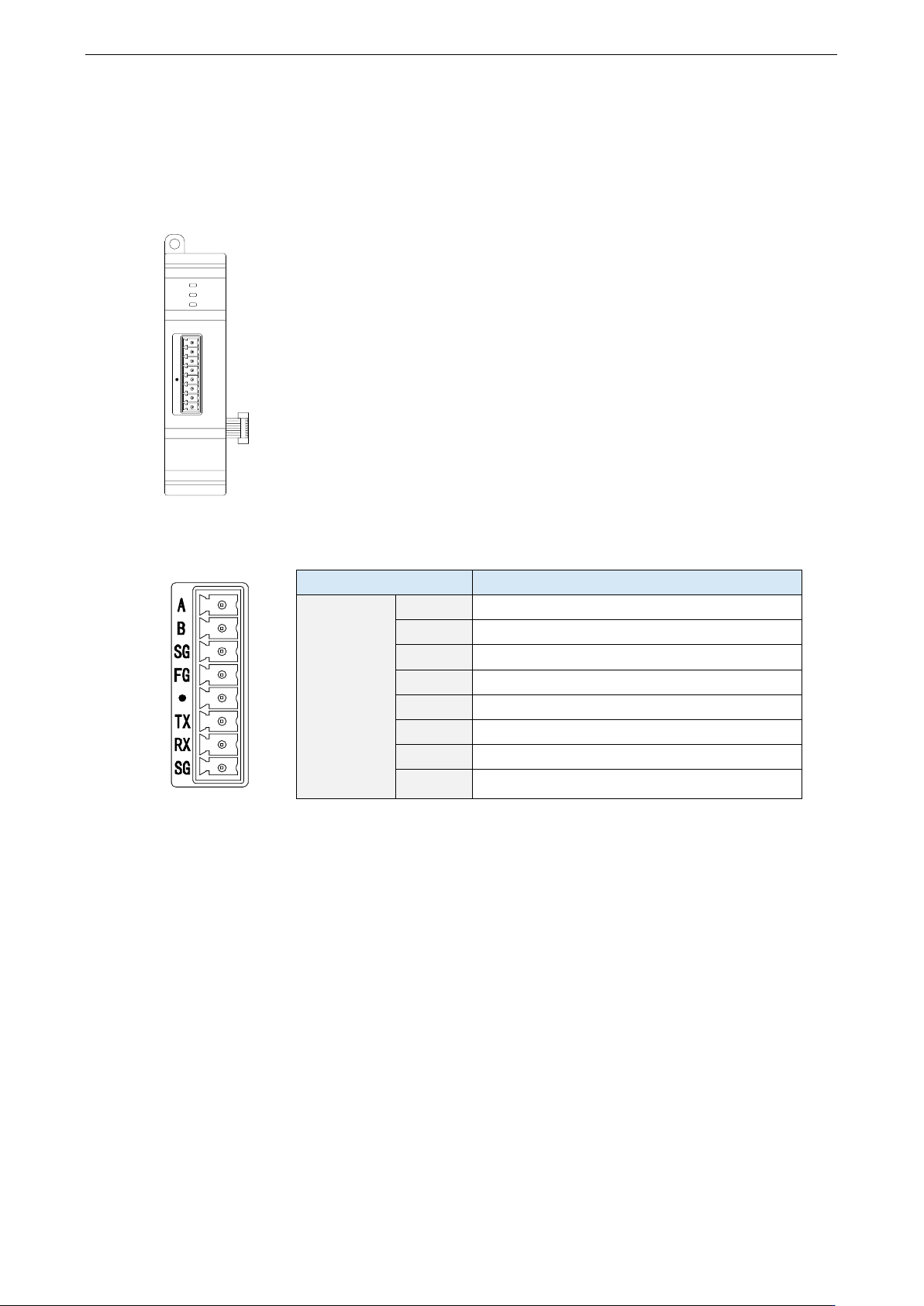

7.2 串口通讯扩展 ED 模块 XD-NES-ED
7.2.1 模块特点
A
B
SG
RX
TX
FG
SG
PWR
COM
XD-NES-ED 通讯扩展 ED 模块，可为 XD 系列 PLC 扩展一个 RS232 口
或一个 RS485 口，两个通讯口同时只能使用其中一种。
⚫ XD 系列扩展通讯 ED 模块主要用于扩展 RS232 或者 RS485 通讯口。
⚫ XD-NES-ED 可用于 XD 系列 PLC 左侧扩展使用，但是 RS232 以及
RS485 只能使用其中一种通讯。
⚫ 作为 XD 系列的左扩展 ED 模块，最多可在 PLC 主单元左边连接 1
台模块（XD1 系列不支持扩展 ED；ECAT 型 PLC 仅支持 XD-NES-ED
模块）。
7.2.2 端子说明
PWR
COM
名称
功能
接线端子排
A
RS485 通讯 485+ 端子
B
RS485 通讯 485- 端子
SG
信号地
FG
接地端子
空
空端子
TX
RS232 通讯数据发送端子
RX
RS232 通讯数据接收端子
SG
信号地
7.2.3 通讯配置
XD 系列扩展通讯 ED 模块参数配置，需要在 XDPProV3.4 及以上版本编程软件或者 XINJEConfig
配置工具里进行配置。
⚫ 如果 XD-NES-ED 只是用于 MODBUS 通讯，可以直接在 XDPProV3.4 及以上版本的编程软
件中进行通讯参数配置，也可通过 XINJEConfig 工具进行配置。
⚫ 如果 XD-NES-ED 是用于 X-NET 总线通讯，请使用 XINJEConfig 工具进行配置。
1）编辑软件中的配置
XD 系列编程软件 XDPPro V3.4 及以上版本配置 ED 模块 RS232 或者 RS485 方式如下：
1
、
点击 XDPPro 编程软件中的“PLC 设置（C）” -“PLC 串口设置”，如下图所示：
XD 系列 PLC 左扩展 ED 模块用户手册 7 通讯扩展 ED 模块
77
2
、
在弹出的窗口中点击“添加”按钮，选择“Modbus 通讯”，如下图所示：
3
、
在弹出的窗口中，端口号请选择“COM3”，至于其它相关参数可以根据需要进行修改。
配置好通讯参数后点击下方的“写入 PLC”按钮，然后将 PLC 断电重新上电，配置好的
通讯参数就生效了。
2）XINJEConfig 中的配置
XNETConfig 工具可以对 ED 模块的 Modbus 通讯和XNET 通讯两种方式进行配置，下面以XNET
配置方式来介绍 XNETConfig 软件的配置方法。
⚫ XINJEConfig 的安装
一般情况下，XINJEConfig 的安装文件已内置在编程软件的压缩包内，双击安装文件
“XnetSetup.exe”，根据安装向导完成安装即可。
