XD 系列 PLC 左扩展 ED 模块用户手册 4 模拟量输入输出 ED 模块
37

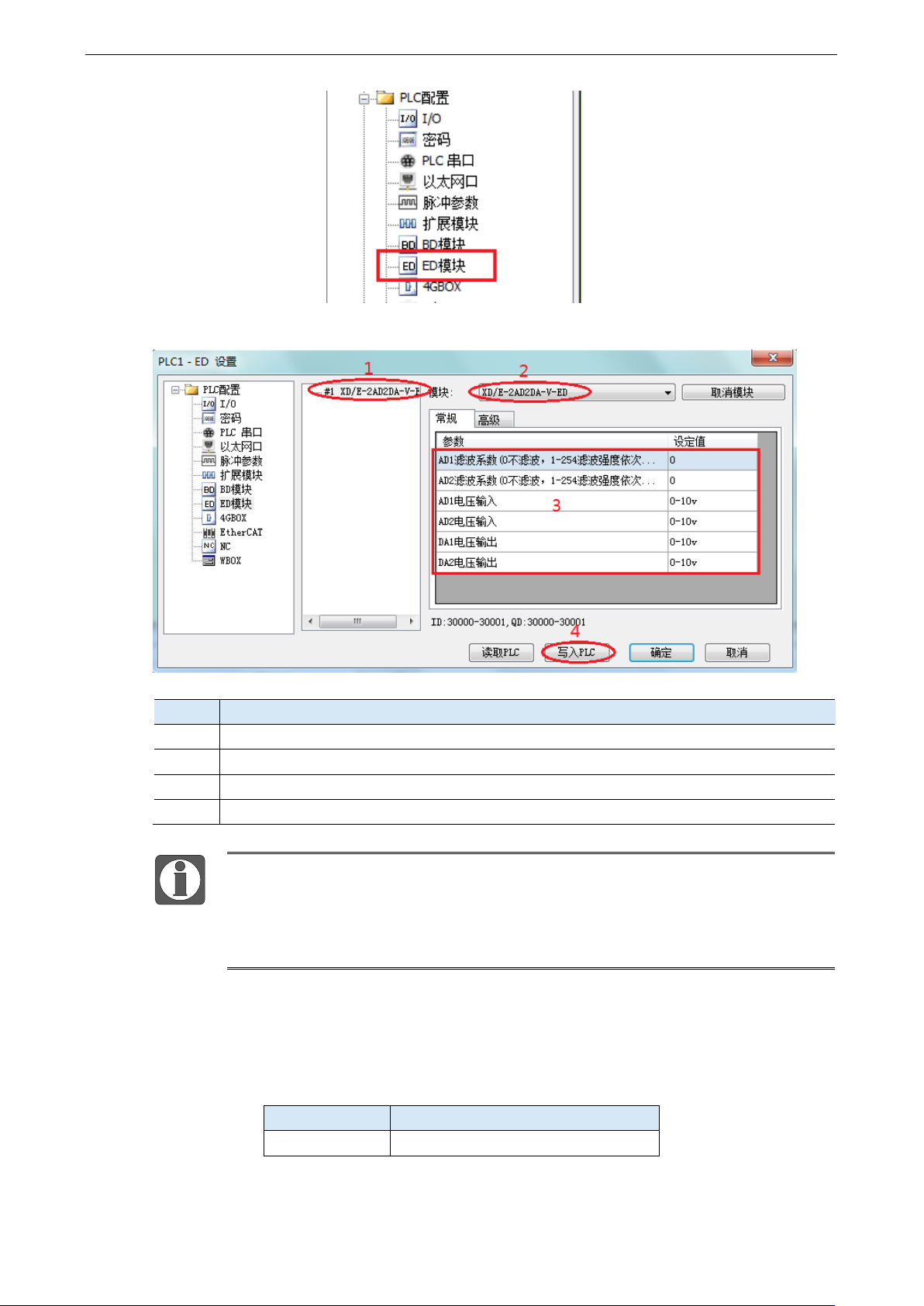

之后出现以下配置面板，选择对应的模块型号和配置信息：
步骤
说明
1
在图示“2”处选择对应的 ED 模块型号；
2
完成步骤 1 后，“1”处会显示出对应的型号；
3
在“3”处可以选择 AD 的滤波系数和 AD、DA 通道对应的电压模式；
4
配置完成后点击 4“写入 PLC”，然后将 PLC 断电后重新上电，此配置才可生效！！
一阶低通滤波法采用本次采样值与上次滤波输出值进行加权，得到有效滤波值。滤
波系数由用户设置为0~254，数值越大数据越稳定，但可能导致数据滞后；因此，
设置为254时，滤波效果最强，数据最稳定；设置为1时，滤波效果最弱；默认为0
（不滤波）。
2）Flash 寄存器设置
扩展模块输入输出均为电压模式，电压有 0～10V、0～5V 可选，通过 PLC 内部的特殊 FLASH
数据寄存器 SFD 进行设置。如下所示：
ED 模块 ID 号
配置信息地址
#1
SFD530~SFD539
XD 系列 PLC 左扩展 ED 模块用户手册 4 模拟量输入输出 ED 模块
38

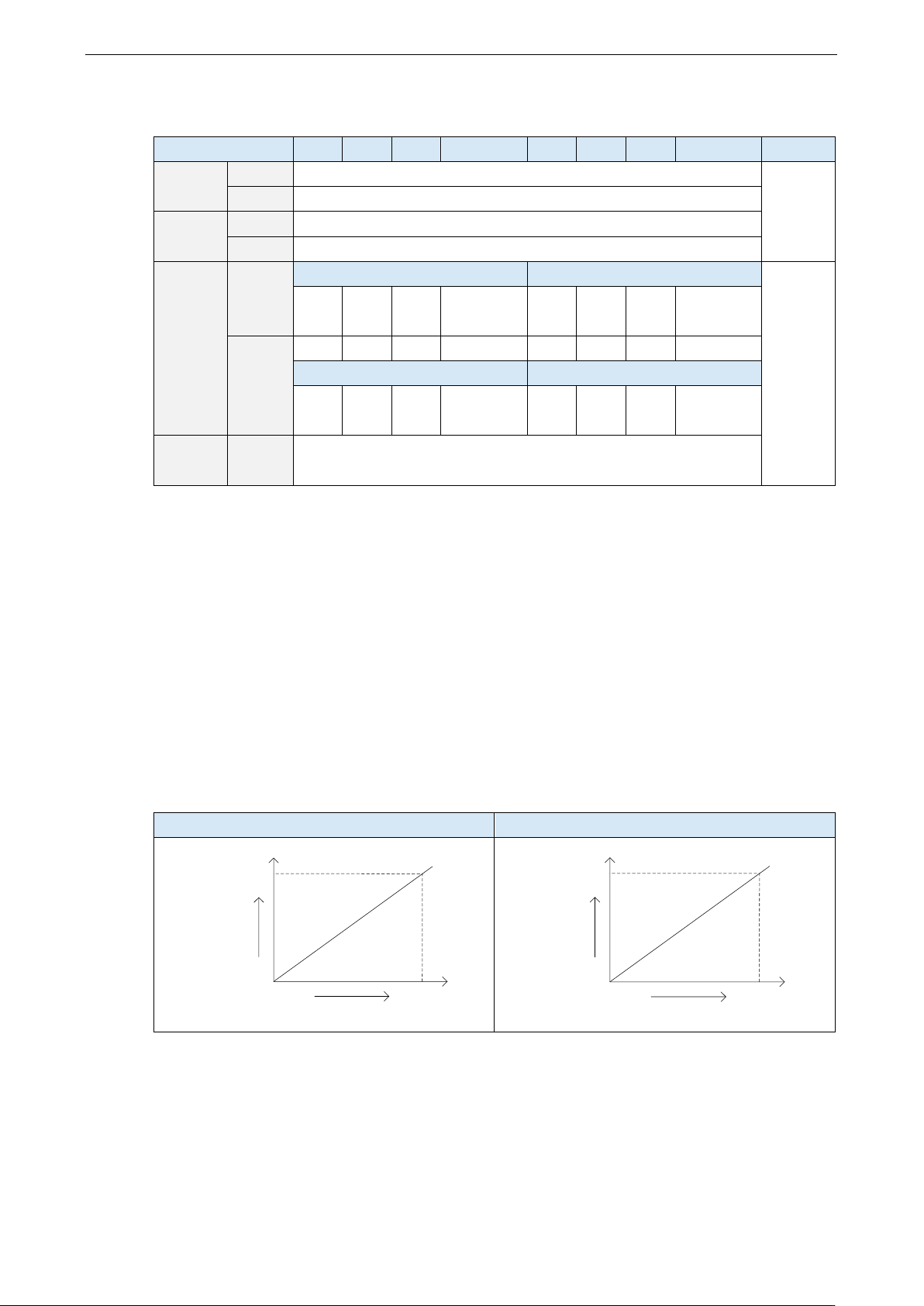

3）SFD 的位定义
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD530
Byte0
AD 通道 1 滤波系数
AD
通道
滤波
系数
Byte1
AD 通道 2 滤波系数
SFD531
Byte2
保留
Byte3
保留
SFD532
Byte4
AD2
AD1
用来
指定
AD、
DA
通道
输入
输出
范围
的选择
保留
保留
保留
0：0~10V
1：0~5V
保留
保留
保留
0：0~10V
1：0~5V
Byte5
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
DA2
DA1
保留
保留
保留
0：0~10V
1：0~5V
保留
保留
保留
0：0~10V
1：0~5V
SFD533~
SFD539
Byte6~
Byte19
保留
例：要设置 ED 模块的输入第 1、第 0 通道的工作模式为 0～10V、输入第 3、第 2 通道的工作
模式为 0～5V、第 1、第 2 通道的滤波系数设置为 254。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD530=FEFEH SFD531=0H SFD532=1100H
4.3.6 模数转换图
输入模拟量与转换的数字量关系如下表所示：
0~10V 模拟量电压输入
0~5V 模拟量电压输入
10V
+4095
0
模拟量
数
字
量
5V
+4095
0
模拟量
数
字
量
XD 系列 PLC 左扩展 ED 模块用户手册 4 模拟量输入输出 ED 模块
39

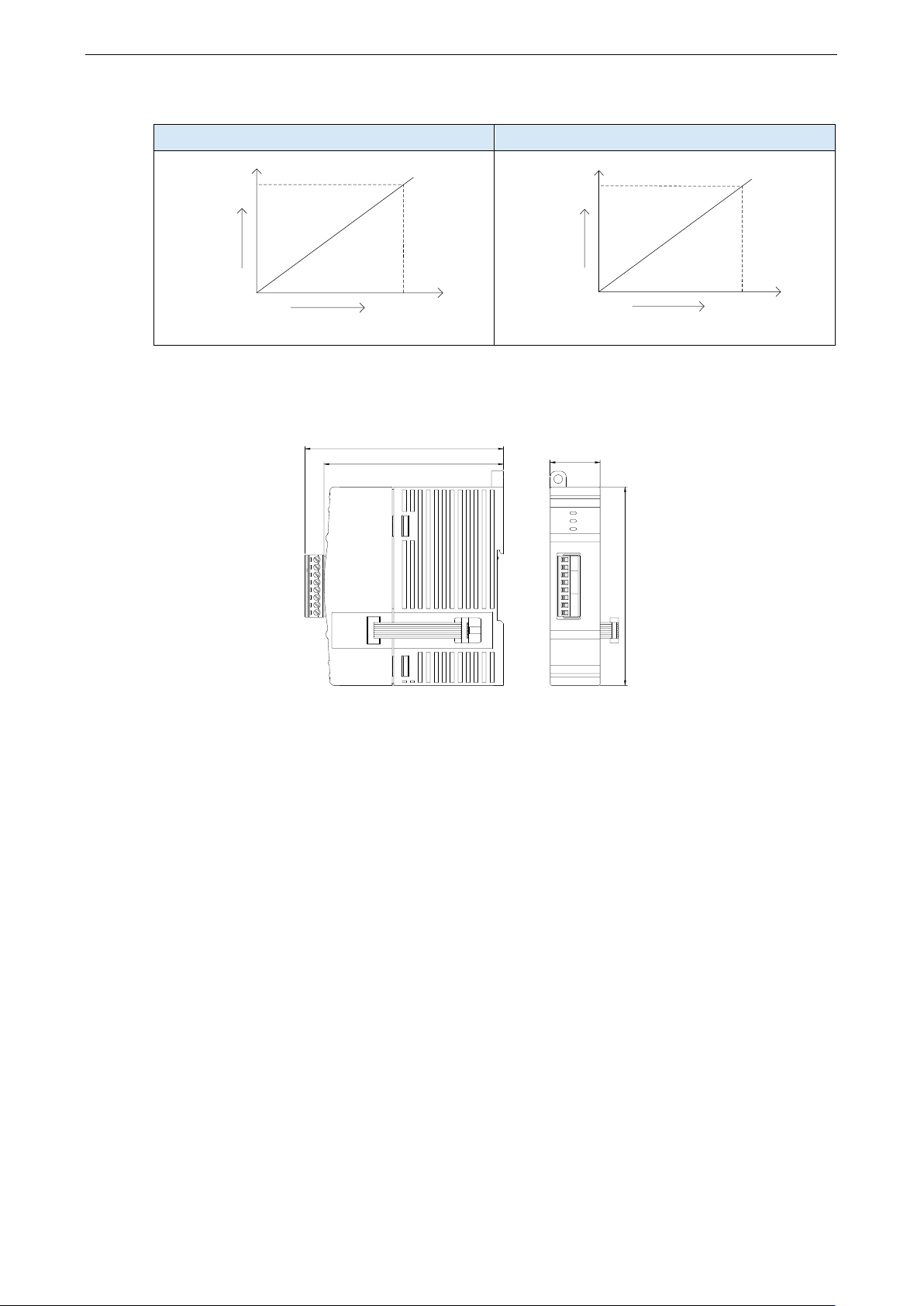

输入数字量与转换的模拟量关系如下表所示：
0~10V 模拟量电压输出
0~5V 模拟量电压输出
10V
+10230
模
拟
量
数字量
5V
+10230
模
拟
量
数字量
4.3.7 外观尺寸图
CO0
VI1
VI0
0V
24V
VO1
CI0
VO0
COM
PWR
ERR
99.5
89.9
25.0
100.0
（单位：mm）
4.3.8 编程举例
例：
现有一路压力传感器输出信号需要采集（压力传感器性能参数：检测压力范围 0Mp~10Mp，输
出模拟量信号为 0~10V），同时需要输出一路 0~5V 电压信号给变频器。
分析：
由于压力传感器的压力检测范围为 0Mp~10Mp，对应输出的模拟量为 0~10V，扩展模块通过模
数转换转化的数字量范围为 0~4095；所以我们可以跳过中间转换环节的模拟量 0~10V，直接就
是压力检测范围为 0Mp~10Mp 对应数字量范围 0~4095；10Mp/4095=0.002442 为扩展模块所采
集的数字量每个数字 1 所对应的压强值，所以只要将扩展模块 ID 寄存器中采集的实时数值乘
以 0.002442 就能计算出当前压力传感器的实时压强；例如在 ID 寄存器里采集的数字量是 1023，
则对应压强则为 2.5Mp。
同 理 ，扩 展 模块 寄存器 QD 中的 设定 数字 量范 围 0~1023 对 应电 压 输出 信 号 0~5V ，
5V/1023=0.00488758 则表示扩展模块寄存器 QD 中每设定一个数字量就对应输出多少电压值；
例如现在需要输出 2.5V 电压值，2.5V/0.00488758=511.5，将计算出的数字量数值取整数后送到
对应的 QD 寄存器。
