XD 系列 PLC 左扩展 ED 模块用户手册 7 通讯扩展 ED 模块
77
2
、

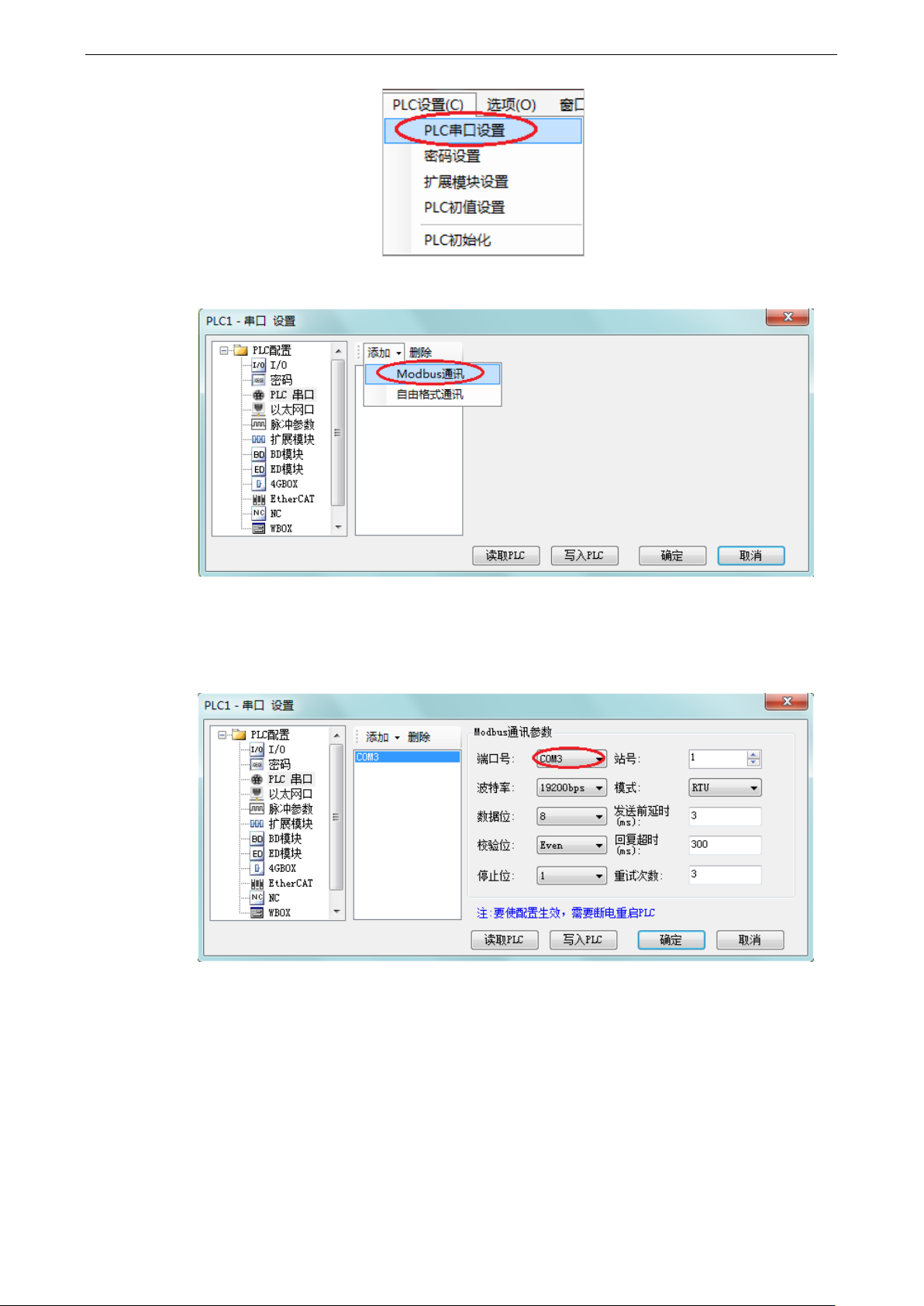

在弹出的窗口中点击“添加”按钮，选择“Modbus 通讯”，如下图所示：
3
、
在弹出的窗口中，端口号请选择“COM3”，至于其它相关参数可以根据需要进行修改。
配置好通讯参数后点击下方的“写入 PLC”按钮，然后将 PLC 断电重新上电，配置好的
通讯参数就生效了。
2）XINJEConfig 中的配置
XNETConfig 工具可以对 ED 模块的 Modbus 通讯和XNET 通讯两种方式进行配置，下面以XNET
配置方式来介绍 XNETConfig 软件的配置方法。
⚫ XINJEConfig 的安装
一般情况下，XINJEConfig 的安装文件已内置在编程软件的压缩包内，双击安装文件
“XnetSetup.exe”，根据安装向导完成安装即可。
XD 系列 PLC 左扩展 ED 模块用户手册 7 通讯扩展 ED 模块
78
⚫ XINJEConfig 的使用步骤
这里以两台 XD3-32T-E 通过 XD-NES-ED 进行 X-NET 通讯为例说明。

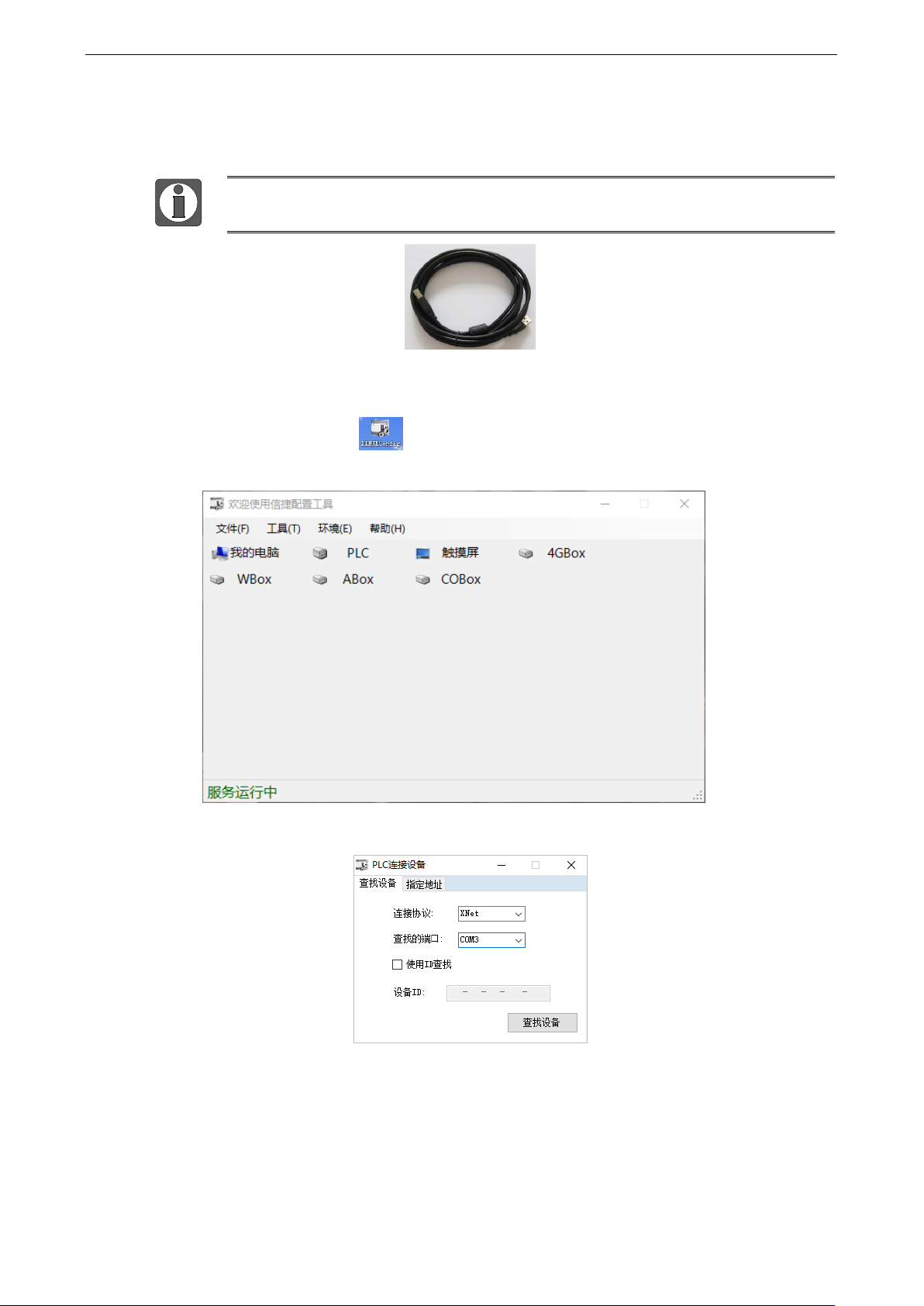

在使用软件对 PLC 进行配置时，要先使用 USB 下载线把 PLC 与电脑连接好。这里
的 USB 下载线就是触摸屏的下载线，如下图：
USB 下载线需要安装驱动才能使用，驱动程序一般也已内置在编程软件的压缩包内，双击安装
文件“VirtualCOMSetUp.exe”，根据安装向导完成安装即可。
1
、
双击桌面上的快捷图标 ，或到开始菜单中打开“XINJEConfig”软件，出现“欢迎
使用信捷设备配置工具”窗口：
2
、
单击“PLC”，出现“PLC 连接设备”窗口。
XD 系列 PLC 左扩展 ED 模块用户手册 7 通讯扩展 ED 模块
79
3
、
在“查找的端口”处选择你电脑与 PLC 的连接口，“连接协议”选择 XNet，点击查找设
备，出现“PLC 配置”窗口。
4
、

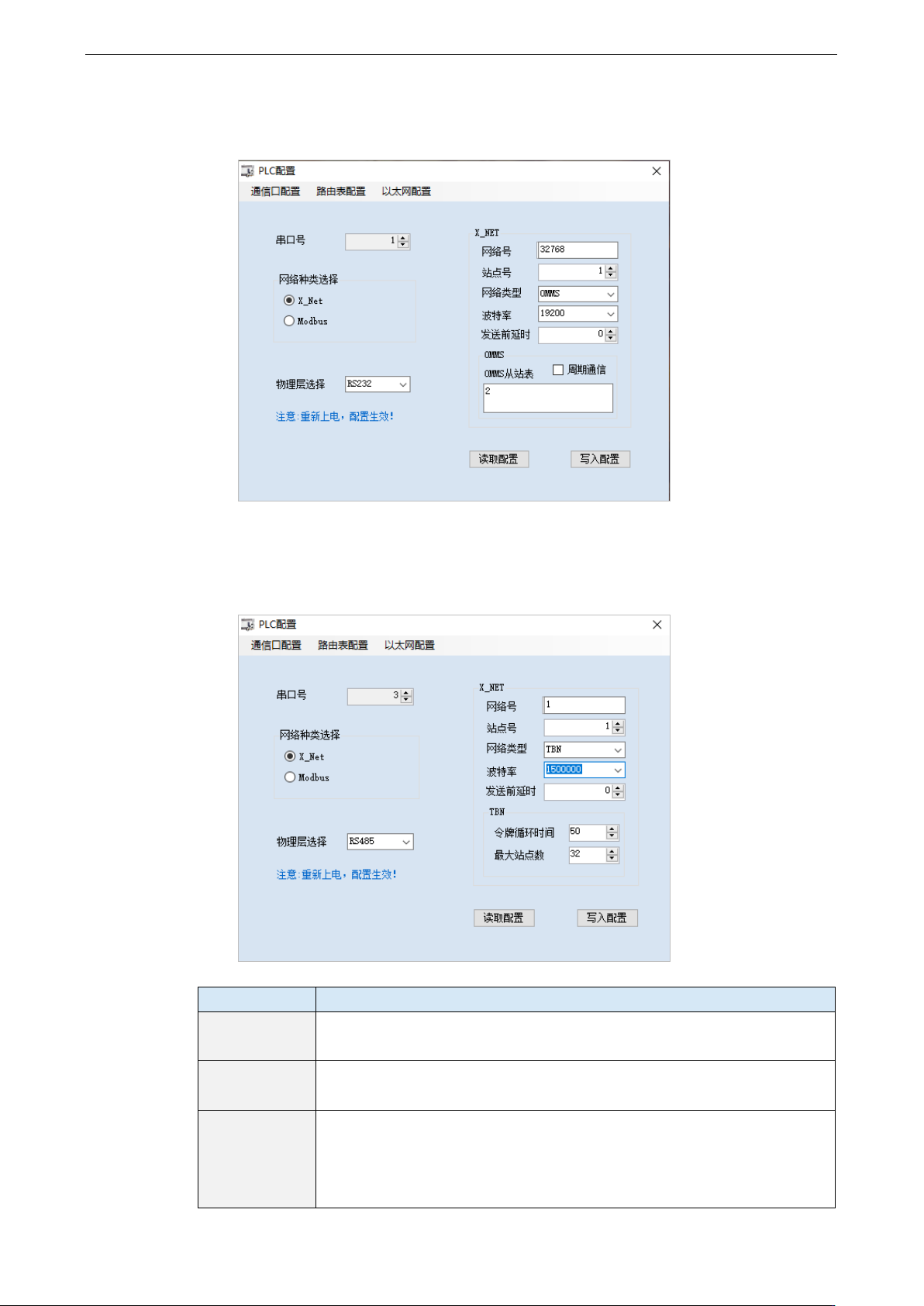

因为 XD3-32T-E 只能扩展一个 ED 模块，即 COM3 口位置，所以 XD-NES-ED 也是配置
在串口 3 位置，因此在“串口号”处，我们选择 3；我们是要进行 X-NET 通讯，所以在
“网络种类选择”处，选择 X-Net；“物理层选择”处，选择 RS485：
参数名称
说明
网络号
是指需要通讯的这两台 PLC 所组成的通讯网络编号，同一个网络里的设
备的网络号必须一致，我们把这个通讯网络定义为 1 号。
站点号
是指同一个网络中给每一台 PLC 分配的站号，我们把 A 号 PLC 定义为
1 号站点，B 号 PLC 定义为 2 号站点。
网络类型
这里有三种选择，如果是 PLC 与 PLC 通讯，则选择 TBN；如果是屏与
PLC 通讯可以选择 OMMS 也可以选择 TBN；如果是 PLC 与伺服通讯，
则选择 OMMS。这里我们是 PLC 与 PLC 通讯，则选择 TBN，同一个网
络里的设备的网络类型必须一致。
