XD 系列 PLC 左扩展 ED 模块用户手册 2 模拟量输入 ED 模块
11
PLC 开始运行，模拟量采集首先计算出扩展模块所采集的数字量每个数字 1 所对应的压强值，
再将 ID30000 寄存器里面采集的数字量（整型）转化为浮点数，所以只要将扩展模块 ID30000
寄存器中采集的实时数值乘以扩展模块所采集的数字量每个数字 1 所对应的压强值就可以算出
当前所采集的实时压强值了。
XD 系列 PLC 左扩展 ED 模块用户手册 2 模拟量输入 ED 模块
12

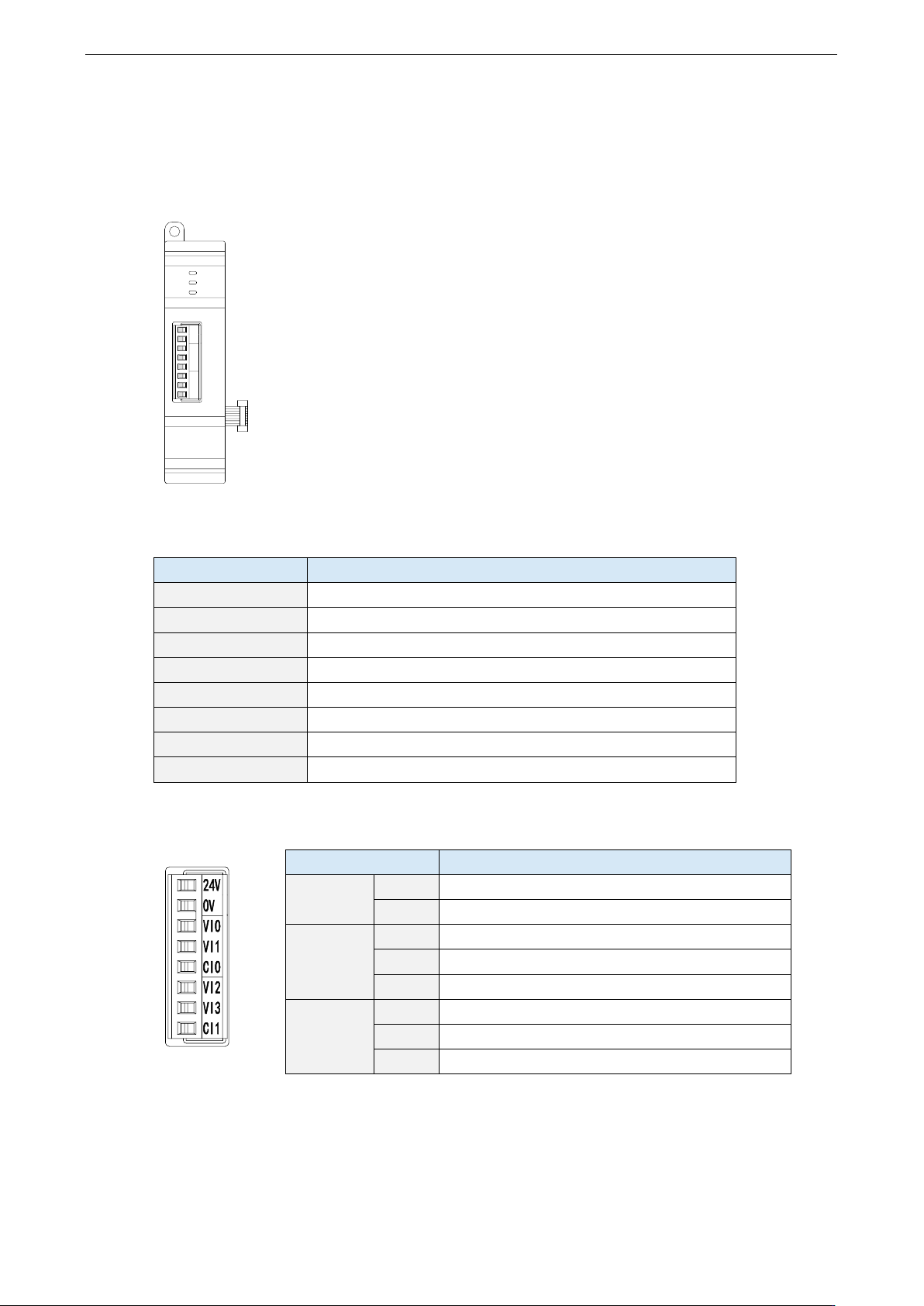

2.3 模拟量电压输入 ED 模块 XD-4AD-V-ED
2.3.1 模块特点及规格
CI1
VI3
VI2
CI0
VI1
VI0
0V
ERR
COM
PWR
24V
XD-4AD-V-ED 模拟量输入 ED 模块，将 4 路模拟输入数值转换成数字值，
并且把它们传输到 PLC 主单元，且与 PLC 主单元进行实时数据交互。
⚫ 4 通道模拟量输入：电压输入模式。
⚫ 12 位高精度模拟量输入。
⚫ 作为 XD 系列的左扩展 ED 模块，最多可在 PLC 主单元左边连接 1
台模块（XD1 系列不支持扩展 ED；ECAT 型 PLC 仅支持 XD-NES-ED
模块）。
模块规格
项目
模拟量电压输入（V）
模拟量输入范围
0~5V，0~10V
最大输入范围
-0.5~15V
数字输出范围
0~4095
分辨率
1/4095（12Bit）
综合精确度
±1%
转换速度
10ms（所有通道）
模块供电电源
DC24V±10%，150mA
阻抗
约 10kΩ
2.3.2 端子说明
PWR
COM
ERR
指示灯
接线端子排
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH1、CH2
VI0
第 1 路 AD 模拟量电压采集输入端子
VI1
第 2 路 AD 模拟量电压采集输入端子
CI0
VI0、VI1 输入地
CH3、CH4
VI2
第 3 路 AD 模拟量电压采集输入端子
VI3
第 4 路 AD 模拟量电压采集输入端子
CI1
VI2、VI3 输入地
2.3.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-4AD-V-ED 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
XD 系列 PLC 左扩展 ED 模块用户手册 2 模拟量输入 ED 模块
13
电压单端输入
VI0+
VI0-
0CH
VI1+
VI1-
1CH
VI2+
VI2-
VI3+
VI3-
2CH
3CH
2.3.4 输入定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC
寄存器定义号如下：
通道
AD 信号
0CH
ID30000
1CH
ID30001
2CH
ID30002
3CH
ID30003
2.3.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
将编程软件打开，点击左侧工程栏的“PLC 配置”下的“ED 模块”：
之后出现以下配置面板，选择对应的模块型号和配置信息：
