XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
57
2）Flash 寄存器设置
扩展 ED 模块输入均为电流模式，电流有 0～20mA、4～20mA 可选，通过 PLC 内部的特殊 FLASH
数据寄存器 SFD 进行设置。如下所示：
ED 模块 ID 号
配置信息地址
#1
SFD530~SFD539
3）SFD 的位定义
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD530
Byte0
PT 通道 1 滤波系数
PT
通道
滤波
系数
Byte1
PT 通道 2 滤波系数
SFD531
Byte2
保留
Byte3
保留
SFD532
Byte4
DA2
DA1
用来
指定
DA
通道
输出
范围
的选择
保留
保留
保留
0：0~20mA
1：4~20mA
保留
保留
保留
0：0~20mA
1：4~20mA
Byte5
保留
SFD533~
SFD539
Byte6~
Byte19
保留
例：要设置 ED 模块的输出第 1、第 2 通道的工作模式为 0～20mA、第 1、第 2 通道的温度滤
波系数设置为 254。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD530=FEFEH SFD531=0H SFD532=0011H
5.4.6 模数转换图
输入温度与转换的数字量关系如下表所示：
PT100 温度输入
0
500
温度输入
数
字
输
出
-100
℃
-1000
5000
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
58

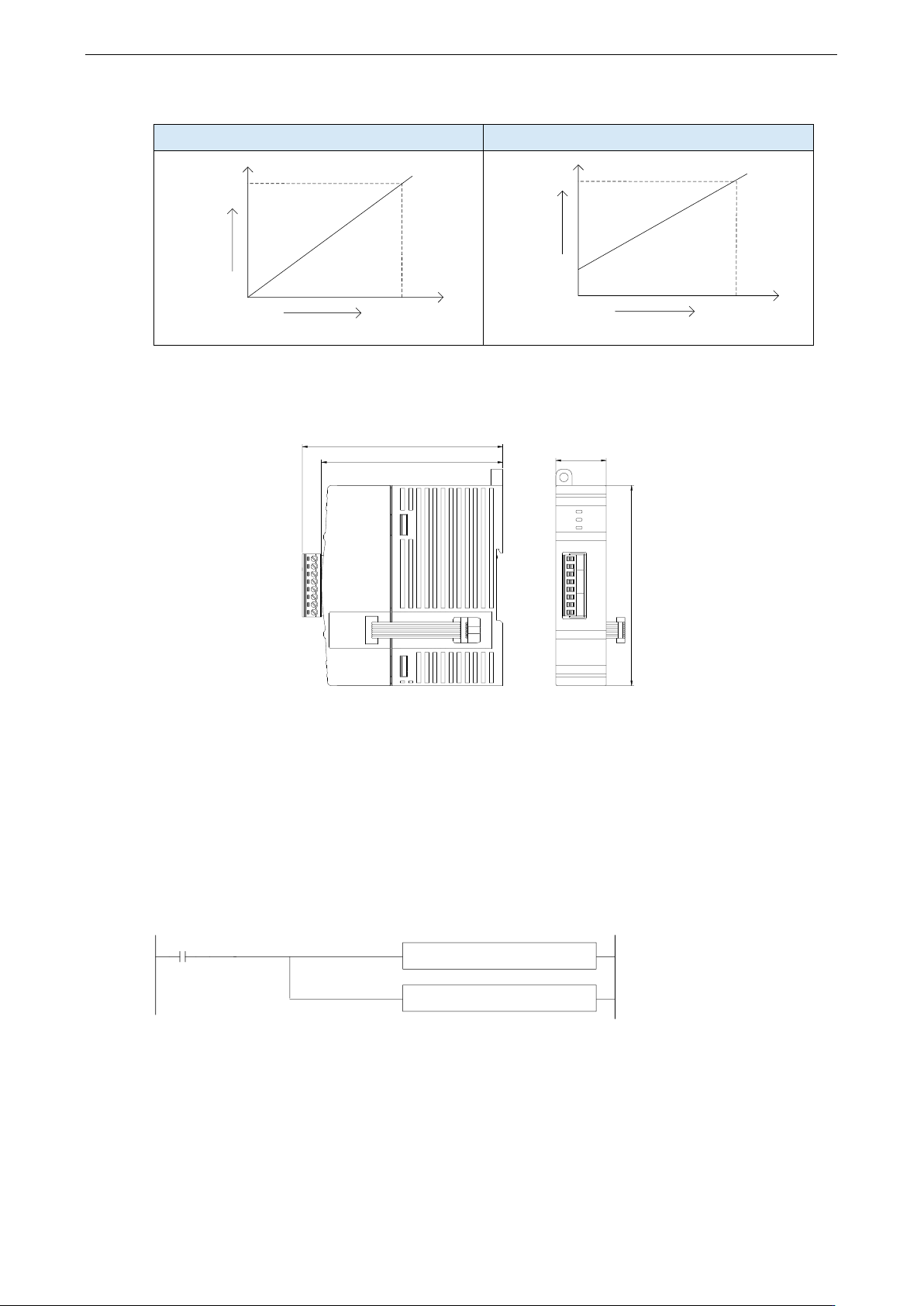

输入数字量与转换的模拟量关系如下表所示：
0~20mA 模拟量电流输出
4~20mA 模拟量电流输出
20mA
+10230
模
拟
量
数字量
20mA
4mA
+1023
0
模
拟
量
数字量
5.4.7 外观尺寸图
25.0
100.0
89.9
99.5
CO0
AO1
AO0
C0
A1
A0
0V
ERR
COM
PWR
24V
（单位：mm）
5.4.8 编程举例
例：
读取一路温度信号，同时输出一路 0~20mA 电流信号。
程序：
SM0
MOV ID30000 HD0
MOV HD10 QD30000
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，将第一路 PT 通道的数字量（实际温度×10）实时读取到 HD0 寄存器里；并将
HD10 中的数字量实时传送到 QD30000 中，输出对应的模拟量电流信号。
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
59

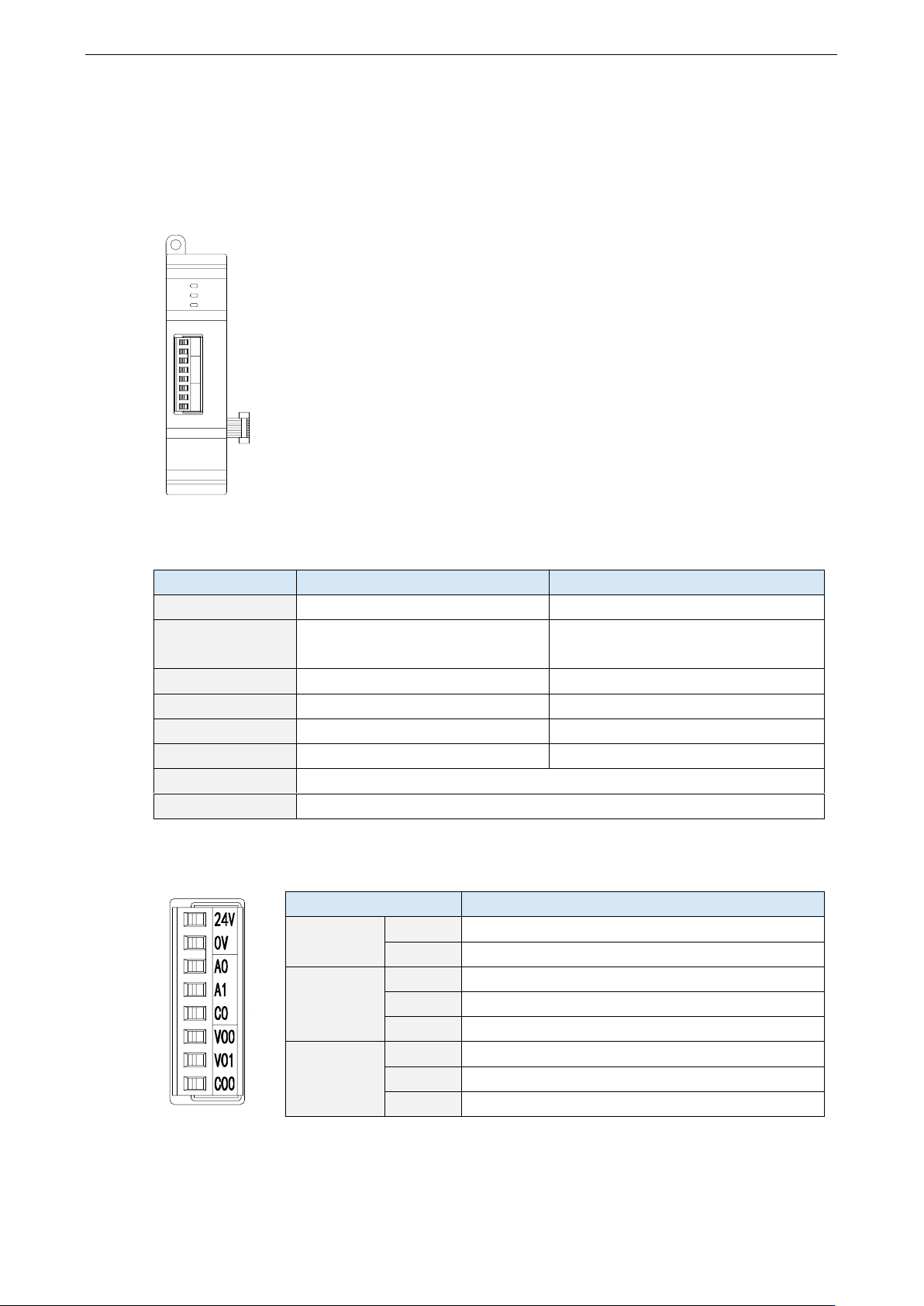

5.5 温度模拟量混合模块 XD-2PT2DA-V-ED
5.5.1 模块特点及规格
CO0
VO1
VO0
C0
A1
A0
0V
ERR
COM
PWR
24V
XD-2PT2DA-V-ED 模拟量温度控制模块，对 2 点 PT100 温度信号进行处理，
并把它们传输到 PLC 主单元，同时可输出两路模拟量电压信号。
⚫ 2 通道铂热电阻输入，分度号 Pt100。
⚫ 测温范围-100~500℃，精度 0.1℃。
⚫ 2 通道模拟量输出：电压输出模式。
⚫ 10 位的高精度模拟量输出。
⚫ 作为 XD 系列的左扩展 ED 模块，最多可在 PLC 主单元左边连接 1 台
模块（XD1 系列不支持扩展 ED；ECAT 型 PLC 仅支持 XD-NES-ED
模块）。
模块规格
项目
温度输入（PT）
模拟量电压输出（V）
测温范围
-100~500℃
—
模拟量输出范围
—
0~5V、0~10V
（外部负载电阻 2KΩ~1MΩ）
数字输入范围
—
0~1023
数字输出范围
-1000~5000
-
分辨率
0.1℃
1/1023（10Bit）
综合精确度
满量程的±0.8%
±1%
转换速度
10ms（所有通道）
模块供电电源
DC24V±10%，150mA
5.5.2 端子说明
PWR
COM
ERR
指示灯
接线端子排
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH1、CH2
A0
第 1 路 PT100 输入端子
A1
第 2 路 PT100 输入端子
C0
A0、A1 输入地
CH3、CH4
VO0
第 1 路 DA 模拟量电压输出端子
VO1
第 2 路 DA 模拟量电压输出端子
CO0
VO0、VO1 输出地
5.5.3 外部连接
热电阻连接时，注意以下两个方面：
