XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
44
5.2.5 工作模式设定
工作模式的设定有两种方法可选(这 2 种方式的效果是等价的)
通过控制面板配置
通过 Flash 寄存器设置
1)配置面板配置
将编程软件打开,点击左侧工程栏的“PLC 配置”下的“ED 模块”:
之后出现以下配置面板,选择对应的模块型号和配置信息:
步骤
说明
1
在图示“2”处选择对应 ED 模块型号;
2
完成步骤 1 后,“1”处会显示出对应的型号;
3
在“3”处可以选择 ADPT 的滤波系数和 AD 通道对应的电流模式;
4
配置完成后点 4“写入 PLC”,然后将 PLC 断电后重新上电,此配置才可生效!
一阶低通滤波法采用本次采样值与上次滤波输出值进行加权,得到有效滤波值。
波系数由用户设置为0~254,数值越大数据越稳定,但可能导致数据滞后;因此
设置为254,滤波效果最强,数据最稳定;设置为1时,滤波效果最弱;默认为0
(不滤波)
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
45
2Flash 寄存器设置
扩展模块输入均为电流模式,电流有 020mA420mA 可选,通过 PLC 内部的特殊 FLASH
数据寄存器 SFD 进行设置。如下所示:
ED 模块 ID
配置信息地址
#1
SFD530~SFD539
3SFD 的位定义
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD530
Byte0
AD 通道 1 滤波系数
AD
PT
道滤
波系数
Byte1
AD 通道 2 滤波系数
SFD531
Byte2
PT 通道 1 滤波系数
Byte3
PT 通道 2 滤波系数
SFD532
Byte4
AD2
AD1
用来
指定
AD
通道
输入
范围
的选择
保留
保留
保留
00~20mA
14~20mA
保留
保留
保留
00~20mA
14~20mA
Byte5
PT2
PT1
保留
保留
保留
保留
保留
保留
保留
保留
SFD533~
SFD539
Byte6~
Byte19
保留
例:要设置 ED 模块的输入第 1、第 0 通道的工作模式为 020mA、第 1、第 2 通道的滤波系
数设置为 254,第 3、第 4 通道的滤波系数设置 100
方法一:
可以在配置面板上直接配置,其配置方法如上图所示
方法二:
直接将 SFD 特殊寄存器设定如下数值:
SFD530=FEFEH SFD531=6464H SFD532=1100H
5.2.6 模数转换图
输入模拟量与转换的数字量关系如下表所示:
0~20mA 模拟量输入
4~20mA 模拟量输入
20mA
+4095
0
模拟量
20mA4mA
+4095
0
模拟量
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
46

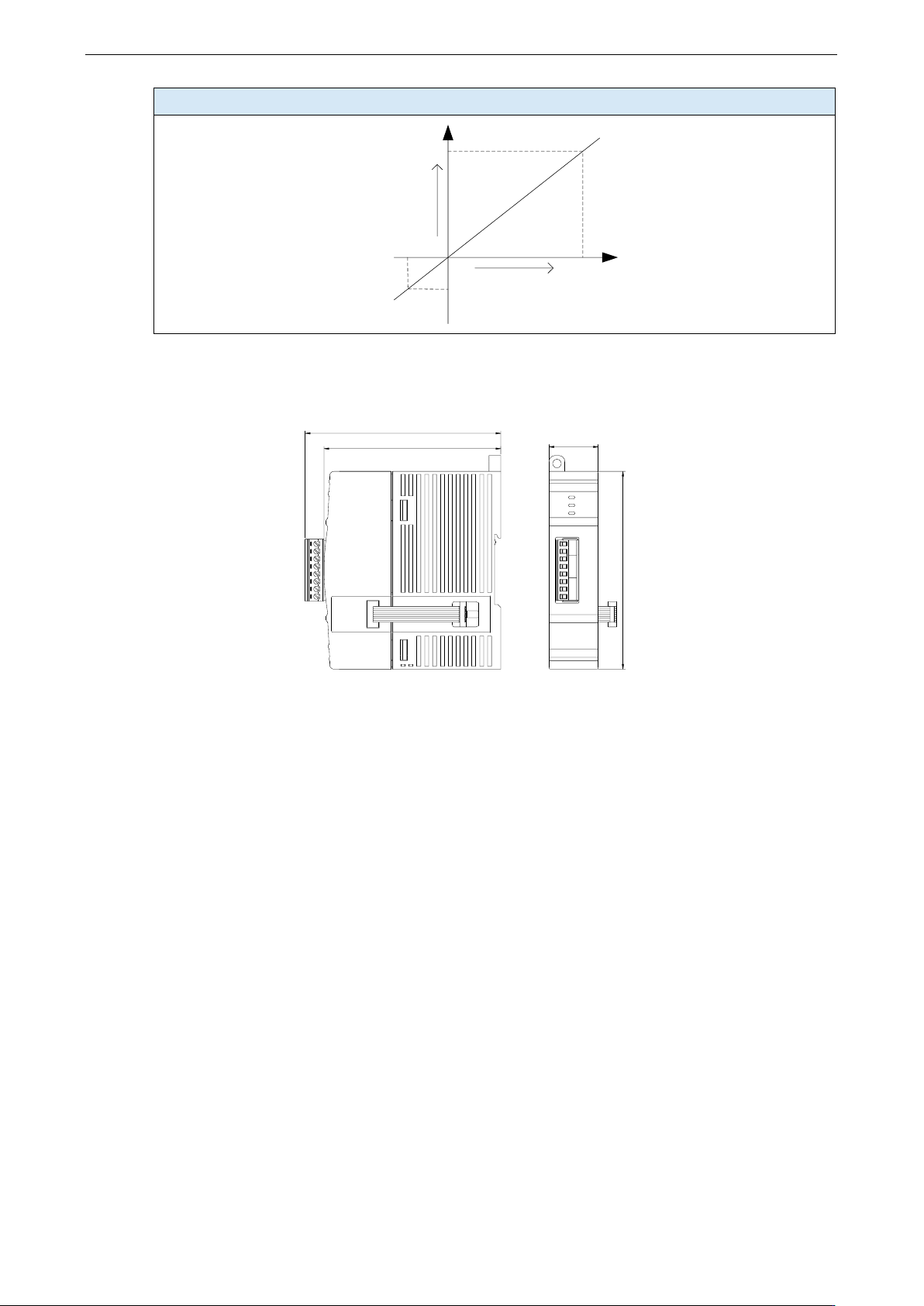

PT100 温度输入
0
500
温度输入
-100
-1000
5000
5.2.7 外观尺寸图
100.0
25.0
89.9
99.5
AI0
AI1
CI0
A1
A0
C0
0V
PWR
COM
ERR
24V
(单位:mm
5.2.8 编程举例
例:
现有一路压力传感器输出信号需要采集(压力传感器性能参数:检测压力范围 0Mp~10Mp,输
出模拟量信号 4~20mA,同时实时读取一路 PT100 温度信号值。
分析:
由于压力传感器的压力检测范围为 0Mp~10Mp,对应输出的模拟量为 4~20mA,扩展模块通过
模数转换转化的数字量范围为 0~4095所以我们可以跳过中间转换环节的模拟量 4~20mA,直
接就是压力检测范围为 0Mp~10Mp 对应数字量范围 0~409510Mp/4095=0.002442 为扩展模块
所采集的数字量每个数字 1 所对应的压强值,所以只要将扩展模块 ID 寄存器中采集的实时数
值乘以 0.002442 就能计算出当前压力传感器的实时压强;例如在 ID 寄存器里采集的数字量是
1023,则对应压强则为 2.5Mp
程序:
