XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块 61 1 ）配置面板配置 将编程软件打开 ，点击左侧工程栏的“ P LC 配置”下的“ ED 模块”： 之后出现以下配 置面板，选择对应的模块 型号和配置信息： 步骤 说明 1 在图示“ 2 ”处 选择对应的 ED 模块型号； 2 完成步骤 1 后，“ 1 ”处会 显示出对应的型 号； 3 在“ 3 ”处可以 选择对应 通道的 滤波 系数和电压 输出范围； …
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
60
⚫ 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 为避免干扰，应对信号线采取屏蔽措施。

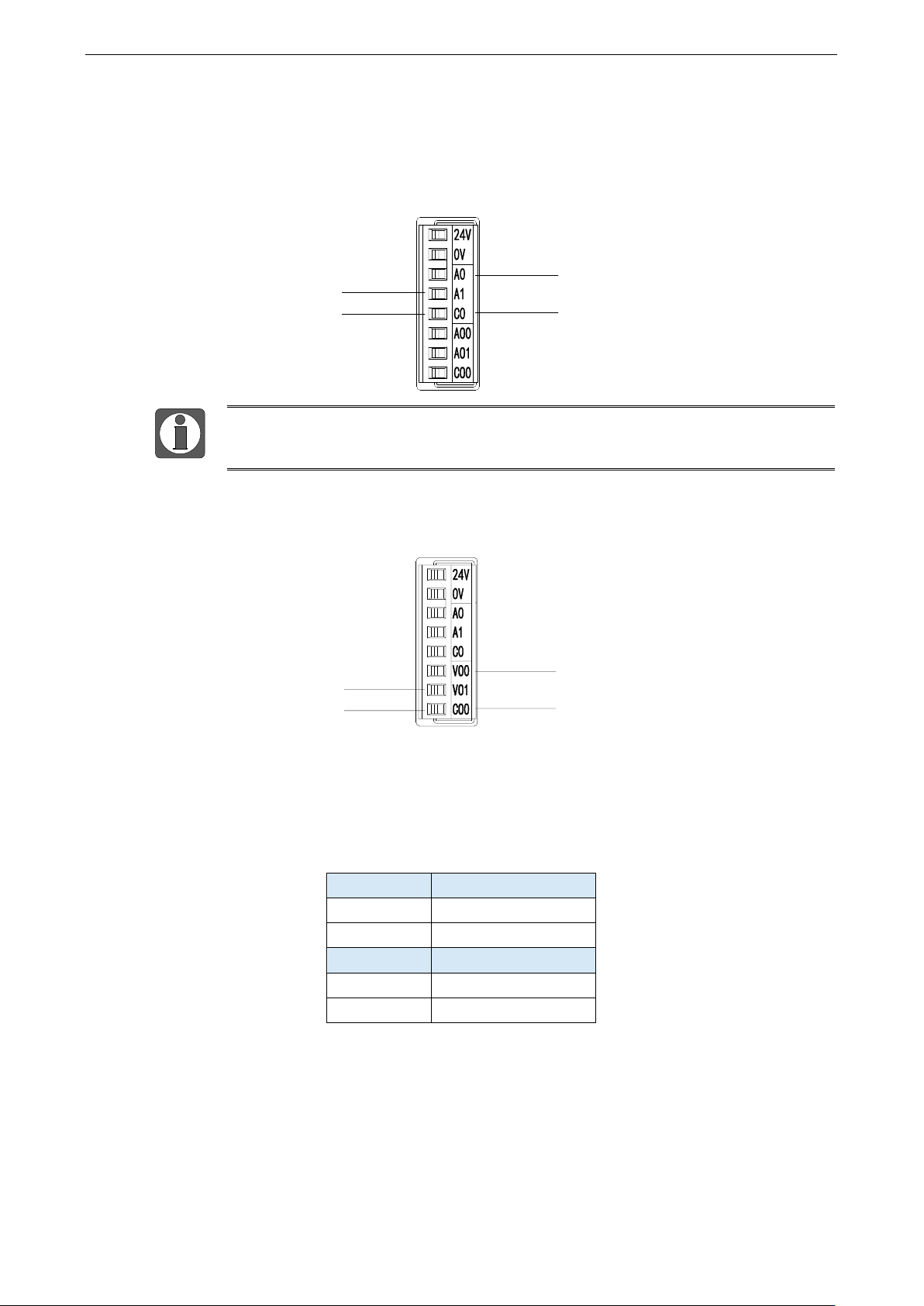

1）PT100 温度输入
A0+
A0-
0CH
A1+
A1-
1CH
AO0+
AO0-
AO1+
AO1-
0CH
1CH
对于三线制铂热电阻，请将颜色一样的两根引线接在 C0 端，另一根引线接在 A0 或
A1 端。
2）电压单端输出
A0+
A0-
0CH
A1+
A1-
1CH
VO0+
VO0-
VO1+
VO1-
0CH
1CH
5.5.4 输入输出定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC
寄存器定义号如下：
通道
PT 信号
0CH
ID30000
1CH
ID30001
通道
DA 信号
0CH
QD30000
1CH
QD30001
5.5.5 工作模式设定
工作模式的设定有以下两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过设置面板配置
⚫ 通过 Flash 寄存器（FD）设置
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
61
1）配置面板配置
将编程软件打开，点击左侧工程栏的“PLC 配置”下的“ED 模块”：
之后出现以下配置面板，选择对应的模块型号和配置信息：
步骤
说明
1
在图示“2”处选择对应的 ED 模块型号；
2
完成步骤 1 后，“1”处会显示出对应的型号；
3
在“3”处可以选择对应通道的滤波系数和电压输出范围；
4
配置完成后点击 4“写入 PLC”，然后将 PLC 断电后重新上电，此配置才可生效！！
一阶低通滤波法采用本次采样值与上次滤波输出值进行加权，得到有效滤波值。滤
波系数由用户设置为0~254，数值越大数据越稳定，但可能导致数据滞后；因此，
设置为254时，滤波效果最强，数据最稳定；设置为1时，滤波效果最弱；默认为0
（不滤波）。
2）Flash 寄存器设置
扩展 ED 模块输入均为电压模式，电压有 0～10V、0～5V 可选，通过 PLC 内部的特殊 FLASH
数据寄存器 SFD 进行设置。如下所示：
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
62
ED 模块 ID 号
配置信息地址
#1
SFD530~SFD539
3）SFD 的位定义
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD530
Byte0
PT 通道 1 滤波系数
PT
通道
滤波
系数
Byte1
PT 通道 2 滤波系数
SFD531
Byte2
保留
Byte3
保留
SFD532
Byte4
DA2
DA1
用来
指定
DA
通道
输出
范围
的选
择
保留
保留
保留
0：0～10V
1：0～5V
保留
保留
保留
0：0～10V
1：0～5V
Byte5
保留
SFD533~
SFD539
Byte6~
Byte19
保留
例：要设置 ED 模块的输出第 1、第 2 通道的工作模式为 0～10V、第 1、第 2 通道的温度滤波
系数设置为 254。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD530=FEFEH SFD531=0H SFD532=0011H
5.5.6 模数转换图
输入温度与转换的数字量关系如下表所示：
PT100 温度输入
0
500
温度输入
数
字
输
出
-100
℃
-1000
5000
