XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
54
5.4 温度模拟量混合模块 XD-2PT2DA-A-ED
5.4.1 模块特点及规格
CO0
AO1
AO0
C0
A1
A0
0V
ERR
COM
PWR
24V
XD-2PT2DA-A-ED 模拟量温度控制模块,对 2 PT100 温度信号进
处理,并把它们传输到 PLC 主单元,同时可输出两路模拟量电流信号。
2 通道铂热电阻输入,分度号 Pt100
测温范围-100~500℃,精 0.1℃。
2 通道模拟量输出:电流输出模式。
10 位的高精度模拟量输出。
作为 XD 系列的左扩展 ED 模块,最多可 PLC 主单元左边连 1
台模块XD1 ED ECAT PLC
XD-NES-ED 模块)
模块规格
项目
温度输入(PT
模拟量电流输出mA
测温范围
-100~500
模拟量输出范围
0~20mA4~20mA
(外部负载电阻小于 300Ω
数字输入范围
0~1023
数字输出范围
-1000~5000
分辨率
0.1
1/102310Bit
综合精确度
满量程的±0.8%
±1%
转换速度
10ms(所有通道)
模块供电电源
DC24V±10%150mA
5.4.2 端子说明
PWR
COM
ERR
指示灯
接线端子排
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH1CH2
A0
1 PT100 输入端子
A1
2 PT100 输入端子
C0
A0A1 输入地
CH3CH4
AO0
1 DA 模拟量电流输出端子
AO1
2 DA 模拟量电流输出端子
CO0
AO0AO1 输出地
5.4.3 外部连接
热电阻连接时,注意以下两个方面:
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
55
外接+24V 电源时,请使用 PLC 本体上的 24V 电源,避免干扰
为避免干扰,应对信号线采取屏蔽措施。
1PT100 温度输入
A0+
A0-
0CH
A1+
A1-
1CH
AO0+
AO0-
AO1+
AO1-
0CH
1CH
对于三线制铂热电阻,请将颜色一样的两根引线接在 C0 端,另一根引线接在 A0
A1 端。
2)电流单端输出
A0+
A0-
0CH
A1+
A1-
1CH
AO0+
AO0-
AO1+
AO1-
0CH
1CH
电流输出无需串 DC24V 电源!
5.4.4 输入输出定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元,转换的数值直接送入 PLC 寄存器,通道对应的 PLC
寄存器定义号如下:
通道
PT 信号
0CH
ID30000
1CH
ID30001
通道
DA 信号
0CH
QD30000
1CH
QD30001
5.4.5 工作模式设定
工作模式的设定有以下两种方法可选( 2 种方式的效果是等价的)
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
56
通过设置面板配置
通过 Flash 寄存器(FD)设置

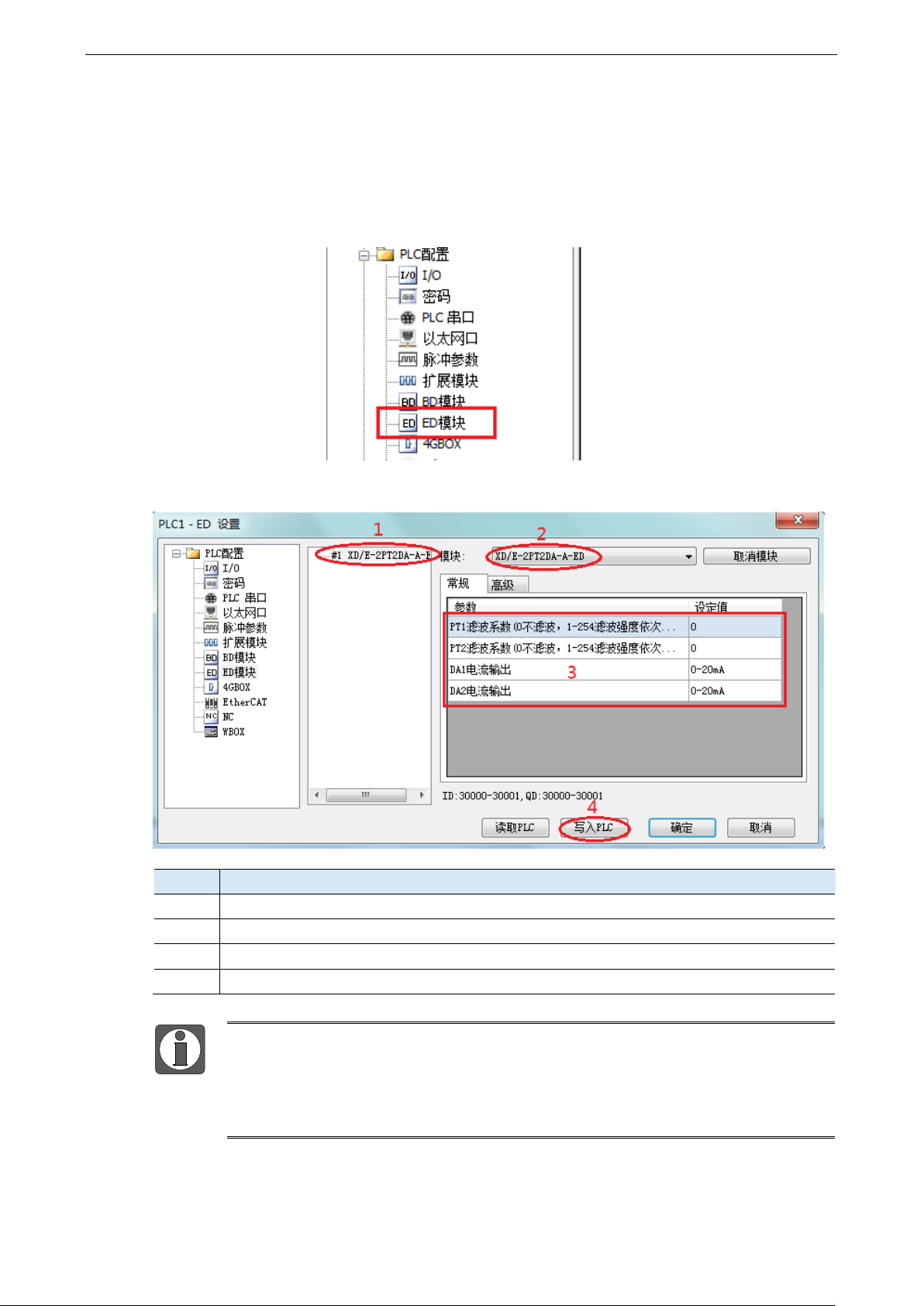

1)配置面板配置
将编程软件打开,点击左侧工程栏的“PLC 配置”下的“ED 模块”:
之后出现以下配置面板,选择对应的模块型号和配置信息:
步骤
说明
1
在图示“2”处选择对应的 ED 模块型号;
2
完成步骤 1 后,“1”处会显示出对应的型号;
3
在“3”处可以选择对应通道的滤波系数和电流输出范围;
4
配置完成后点 4“写入 PLC”,然后将 PLC 断电后重新上电,此配置才可生效!
一阶低通滤波法采用本次采样值与上次滤波输出值进行加权,得到有效滤波值。
波系数由用户设置为0~254,数值越大数据越稳定,但可能导致数据滞后;因此
设置为254,滤波效果最强,数据最稳定;设置为1时,滤波效果最弱;默认为0
(不滤波)
