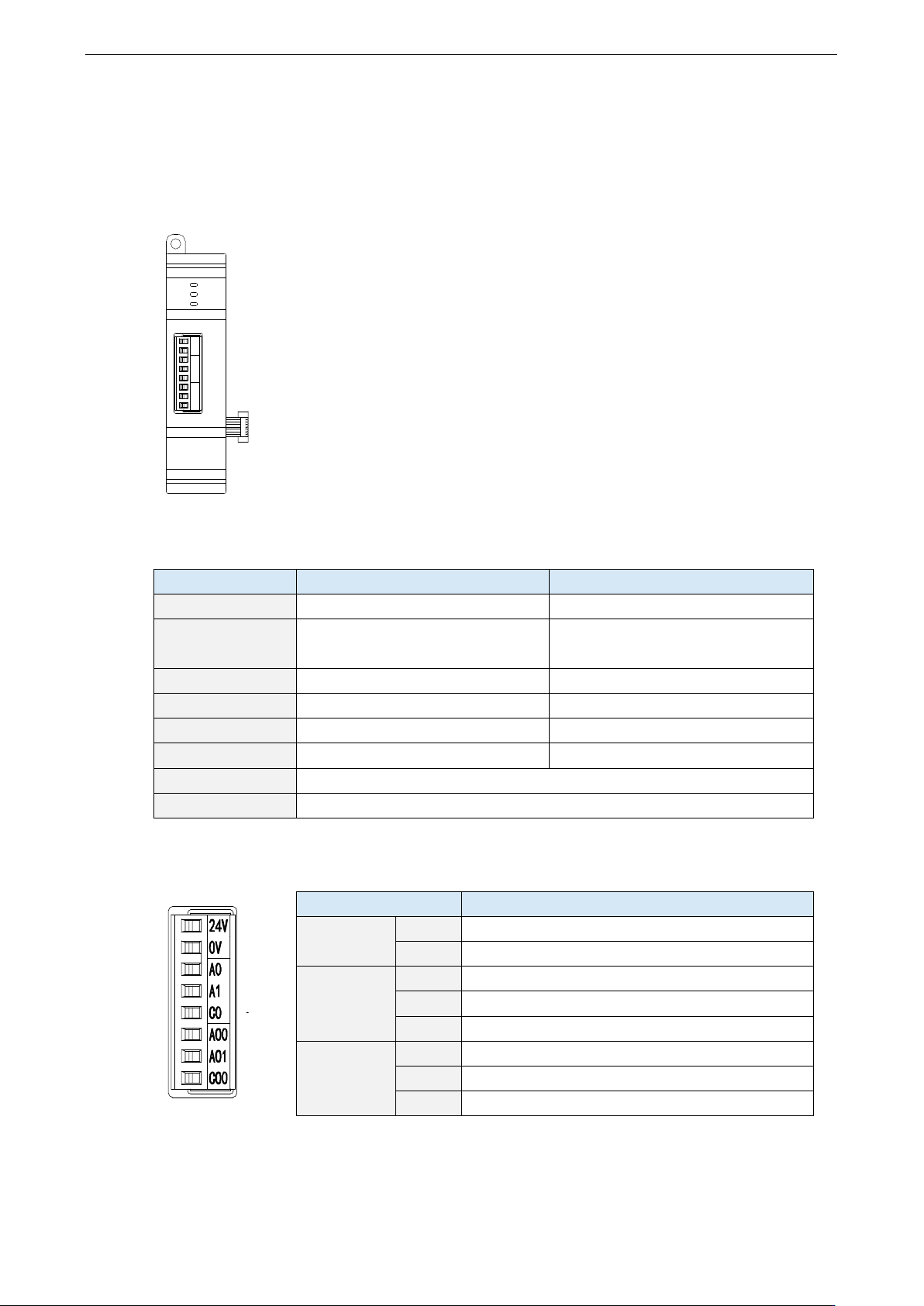

5.4 温度模拟量混合模块 XD-2PT2DA-A-ED
5.4.1 模块特点及规格
CO0
AO1
AO0
C0
A1
A0
0V
ERR
COM
PWR
24V
XD-2PT2DA-A-ED 模拟量温度控制模块，对 2 点 PT100 温度信号进行
处理，并把它们传输到 PLC 主单元，同时可输出两路模拟量电流信号。
⚫ 2 通道铂热电阻输入，分度号 Pt100。
⚫ 测温范围-100~500℃，精度 0.1℃。
⚫ 2 通道模拟量输出：电流输出模式。
⚫ 10 位的高精度模拟量输出。
⚫ 作为 XD 系列的左扩展 ED 模块，最多可在 PLC 主单元左边连接 1
台模块（XD1 系列 不支 持扩展 ED ；ECAT 型 PLC 仅 支持
XD-NES-ED 模块）。
模块规格
项目
温度输入（PT）
模拟量电流输出（mA）
测温范围
-100~500℃
—
模拟量输出范围
—
0~20mA、4~20mA
（外部负载电阻小于 300Ω）
数字输入范围
—
0~1023
数字输出范围
-1000~5000
—
分辨率
0.1℃
1/1023（10Bit）
综合精确度
满量程的±0.8%
±1%
转换速度
10ms（所有通道）
模块供电电源
DC24V±10%，150mA
5.4.2 端子说明
PWR
COM
ERR
指示灯
接线端子排
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH1、CH2
A0
第 1 路 PT100 输入端子
A1
第 2 路 PT100 输入端子
C0
A0、A1 输入地
CH3、CH4
AO0
第 1 路 DA 模拟量电流输出端子
AO1
第 2 路 DA 模拟量电流输出端子
CO0
AO0、AO1 输出地

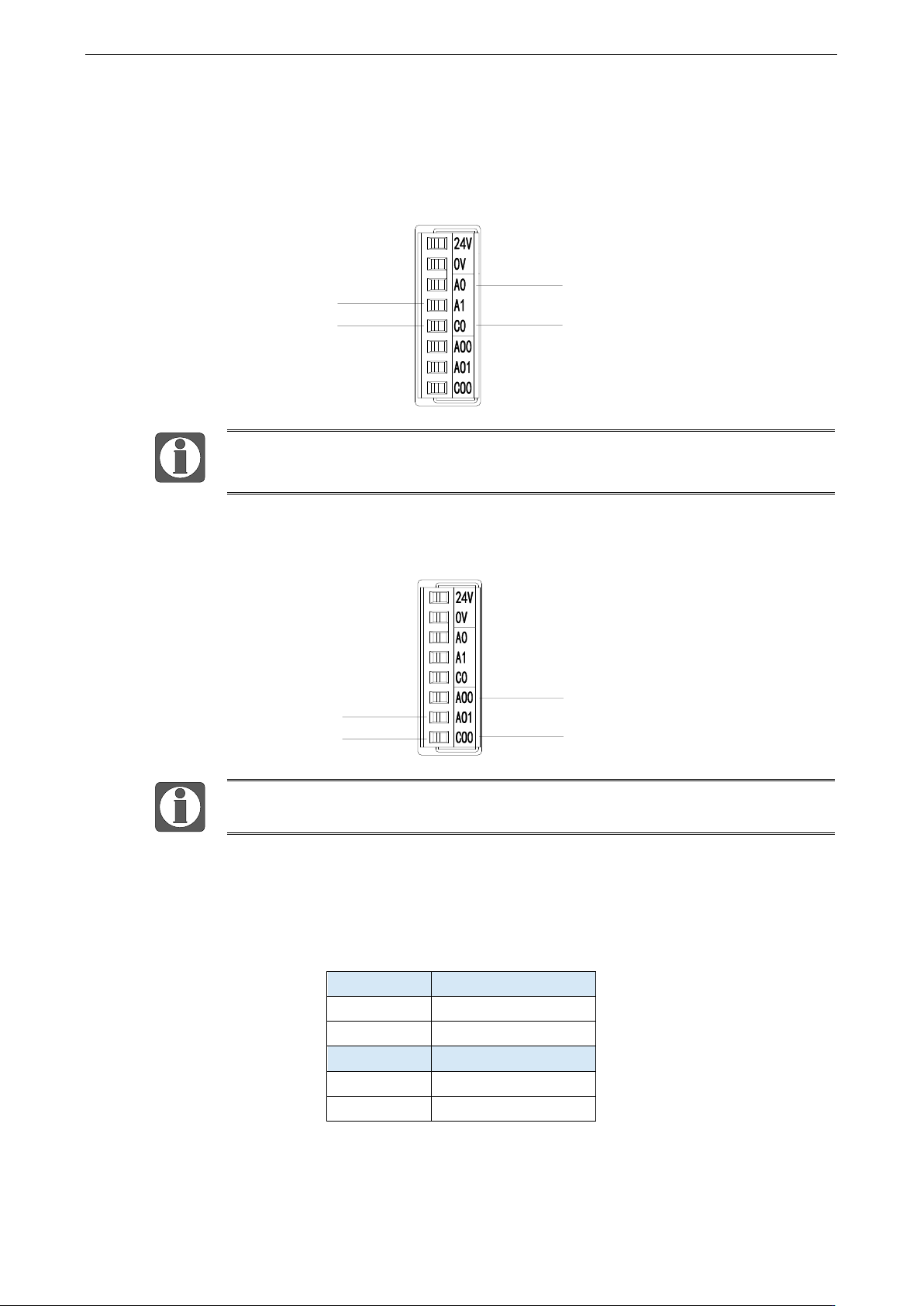

5.4.3 外部连接
热电阻连接时，注意以下两个方面：
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
55
⚫ 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 为避免干扰，应对信号线采取屏蔽措施。
1）PT100 温度输入
A0+
A0-
0CH
A1+
A1-
1CH
AO0+
AO0-
AO1+
AO1-
0CH
1CH
对于三线制铂热电阻，请将颜色一样的两根引线接在 C0 端，另一根引线接在 A0 或
A1 端。
2）电流单端输出
A0+
A0-
0CH
A1+
A1-
1CH
AO0+
AO0-
AO1+
AO1-
0CH
1CH
电流输出无需串接 DC24V 电源！
5.4.4 输入输出定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC
寄存器定义号如下：
通道
PT 信号
0CH
ID30000
1CH
ID30001
通道
DA 信号
0CH
QD30000
1CH
QD30001
5.4.5 工作模式设定
工作模式的设定有以下两种方法可选（这 2 种方式的效果是等价的）：
