XD 系列 PLC 左扩展 ED 模块用户手册 6 温度控制 ED 模块
65

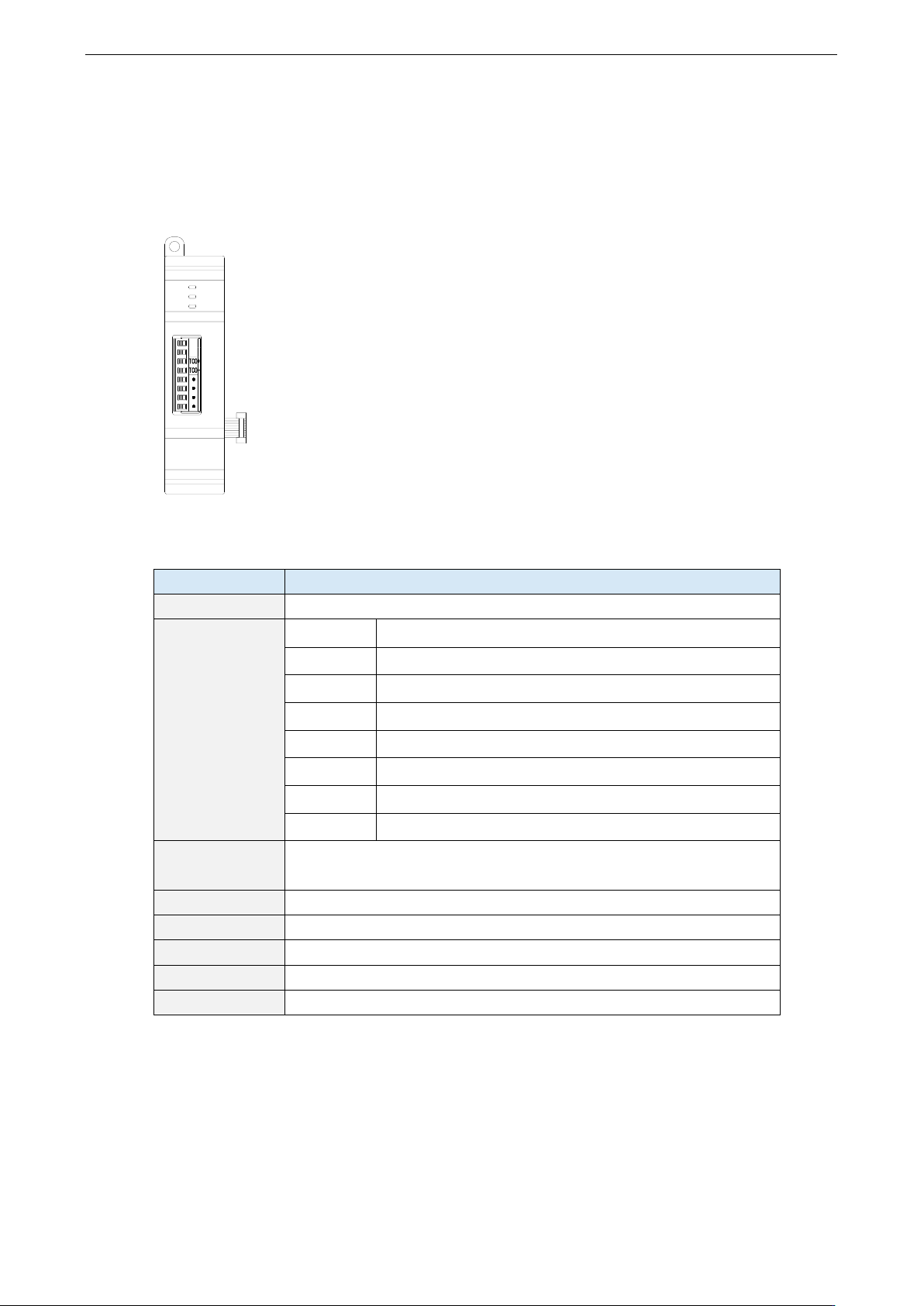

6.2 热电偶温度采集模块 XD-1TC-ED
6.2.1 模块特点及规格
PWR
COM
ERR
0V
24V
XD-1TC-ED 热电偶测温模块，对 1 路热电偶温度信号进行处理，并且把
他们传输到 PLC 主单元。
⚫ 支持热电偶温度传感器用模拟输入；
⚫ 分辨率精度为 0.1℃；
⚫ 1 通道温度输入；
⚫ 作为 XD 系列的左扩展 ED 模块，最多可在 PLC 主单元左边连接 1
台模块（XD1 系列不支持扩展 ED；ECAT 型 PLC 仅支持 XD-NES-ED
模块）。
模块规格
项目
内容
模拟量输入信号
K、S、E、N、B、T、J、R 型热电偶
测量温度范围
K 型
-200.0℃～1300.0℃
S 型
-50.0℃～1700.0℃
E 型
-200.0℃～1000.0℃
N 型
-200.0℃～1300.0℃
B 型
250.0℃～1700.0℃
T 型
-200.0℃～400.0℃
J 型
-200.0℃～1200.0℃
R 型
-50.0℃～1700.0℃
数字输出范围
最小测温值×10～最大测温值×10
（以 K 型为例，数字输出范围为-2000~13000）
分辨率
0.1℃
综合精确度
±1%（相对最大值）
转换速度
80ms/1 通道
模块供电电源
DC24V±10%，50mA
安装方式
可用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
当模块处于异常状态时，ID3xxxx 寄存器会有相应的异常显示值，不同类型报警时的异常值如
下所示：
⚫ 热电偶温控模块，没有连接传感器时，其通道数据为-1。
⚫ 传感器信号低于测量范围下限时，其通道数据为已选传感器类型的数字量输出范围最小值。
⚫ 传感器信号高于测量范围上限时，其通道数据为已选传感器类型的数字量输出范围最大值。
XD 系列 PLC 左扩展 ED 模块用户手册 6 温度控制 ED 模块
66
负温度检测功能，仅固件版本 V2 及以上温度模块支持。

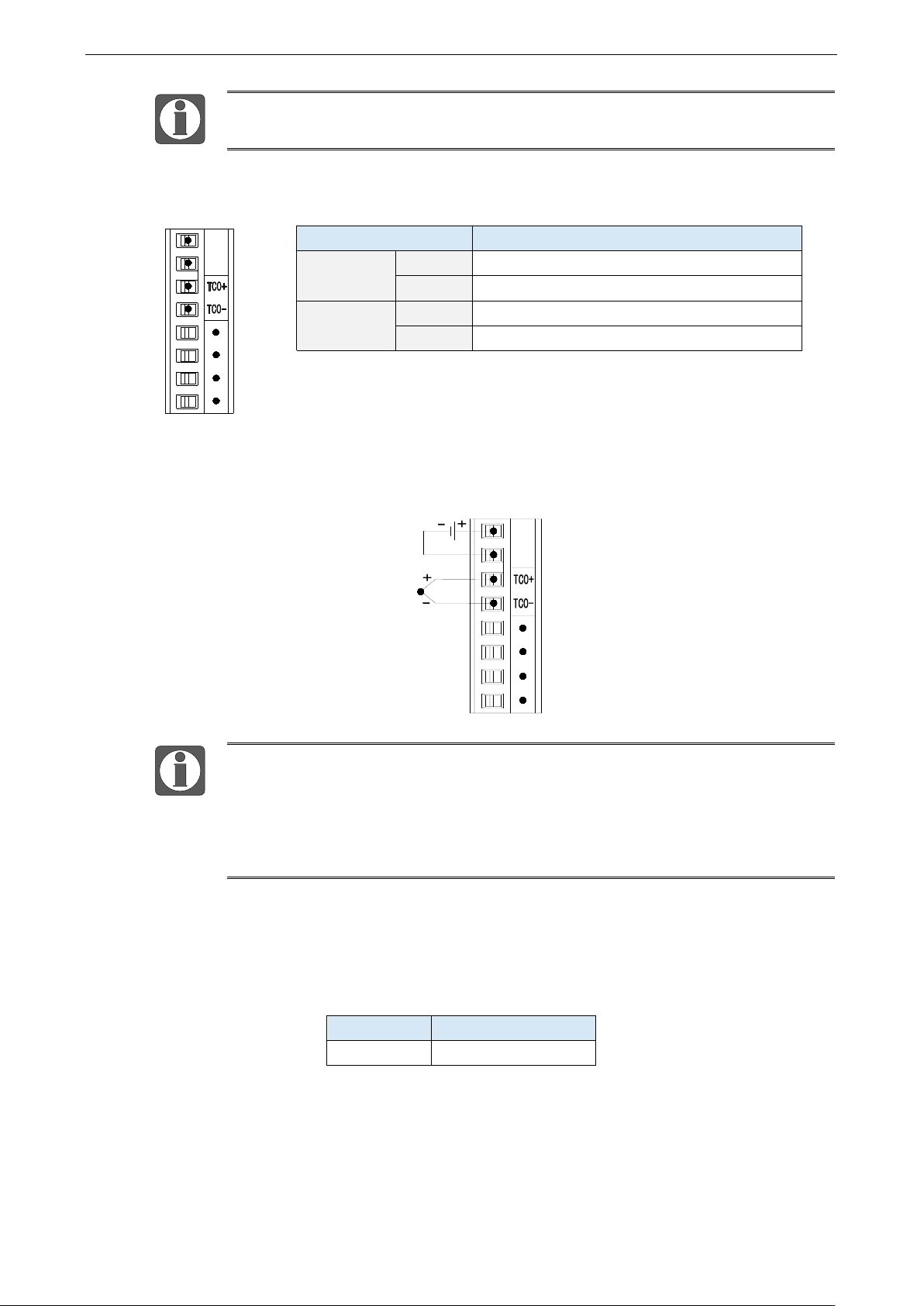

6.2.2 端子说明
0V
24V
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH0
TC0+
CH0 热电偶输入正端
TC0-
CH0 热电偶输入负端
6.2.3 外部连接
热电偶
0V
24V
24V
⚫ 外接 24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 温度传感器所安装设备的外壳须接地。
⚫ 为避免干扰，温度传感器应使用屏蔽线，并对屏蔽层单点接地。
⚫ 当“冷端补偿方式选择”为“内部补偿”时，热电偶冷端为模块上的接线端子，
需要使用相同材质的延长线或专用的补偿导线进行延长，否则会影响测量精度。
6.2.4 输入定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC
寄存器定义号如下：
通道
TC 信号
CH0
ID30000
6.2.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
XD 系列 PLC 左扩展 ED 模块用户手册 6 温度控制 ED 模块
67

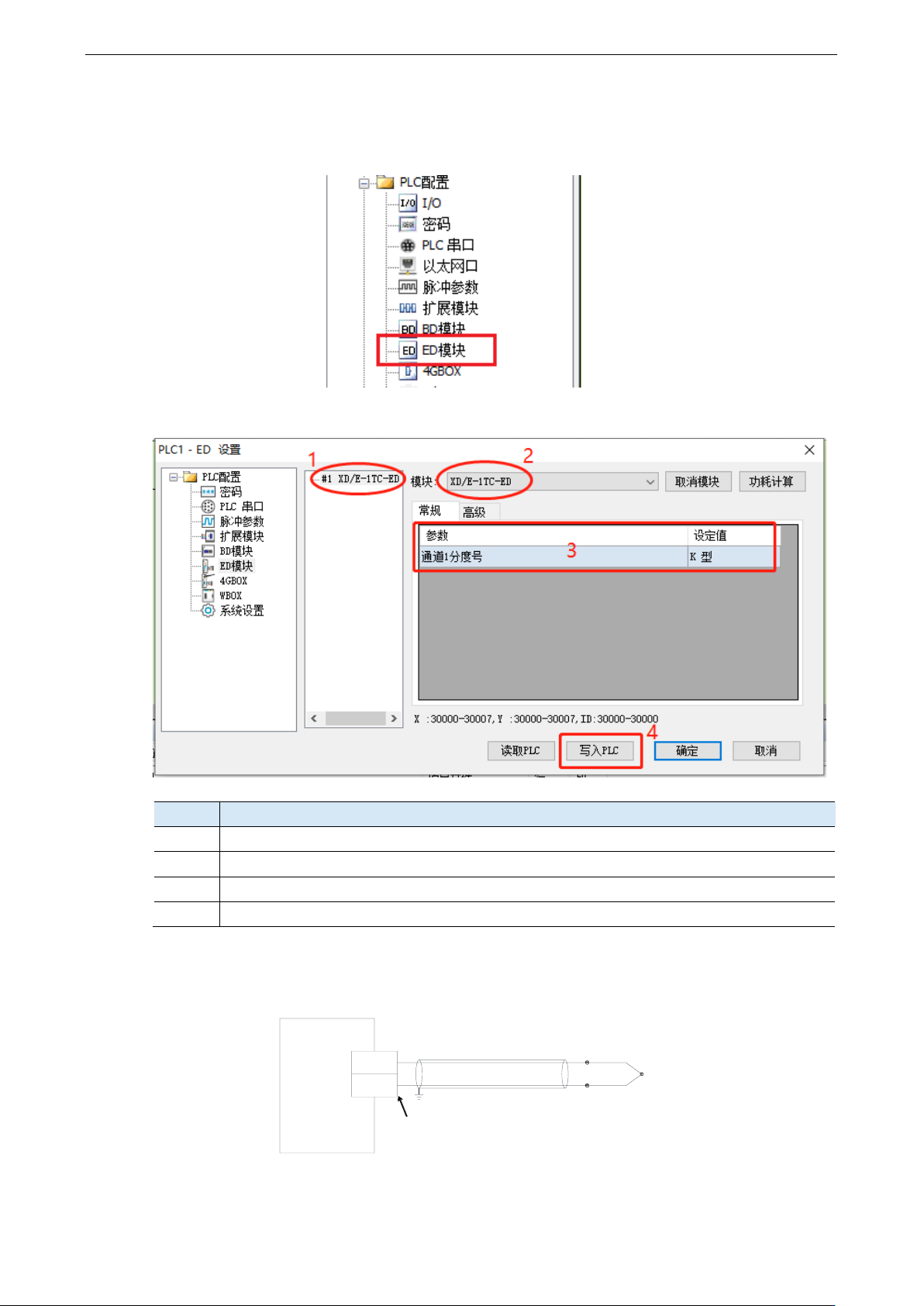

1）配置面板配置
将编程软件打开，点击左侧工程栏的“PLC 配置”下的“ED 模块”：
之后出现以下配置面板，选择对应的模块型号和配置信息：
步骤
说明
1
在图示“2”处选择对应的 ED 模块型号；
2
完成步骤 1 后，“1”处会显示出对应的型号；
3
在“3”处可以选择对应的热电偶型号（支持 8 种热电偶类型），冷端补偿方式；
4
配置完成后点击 4“写入 PLC”，然后将 PLC 断电后重新上电，此配置才可生效！！
热电偶由两根以不同金属或金属合金制成的导线组成，两根导线的末端焊接在一起，焊接处被
称为温度测量点，两根导线的另一端是开放的，这一端被称为冷端。
TC0+
TC0-
TC
模块内部
冷端补偿
传感器
冷端
补偿导线
接线端子
模
块
模块提供“内部补偿”和“固定值补偿”两种冷端补偿方式，“冷端补偿方式选择”用于切换
冷端补偿方式，出厂默认为“内部补偿”，此时冷端温度采用模块内置的冷端传感器采集的温
