XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块 26 例： 要设置 ED 模块的输 出第 3 、第 2 、第 1 、第 0 通道的工作模式 分别为 0 ～ 10V 、 0 ～ 5V 、 0 ～ 5V 、 0 ～ 10 V 。 方法一： 可以在配置面板 上直接配置，其配置方法 如上所示。 方法二： 直接将 SFD 特殊寄存器设定如下 数值： SFD 53 0= 0H SFD531=0H SFD532=01 10…
XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块
25

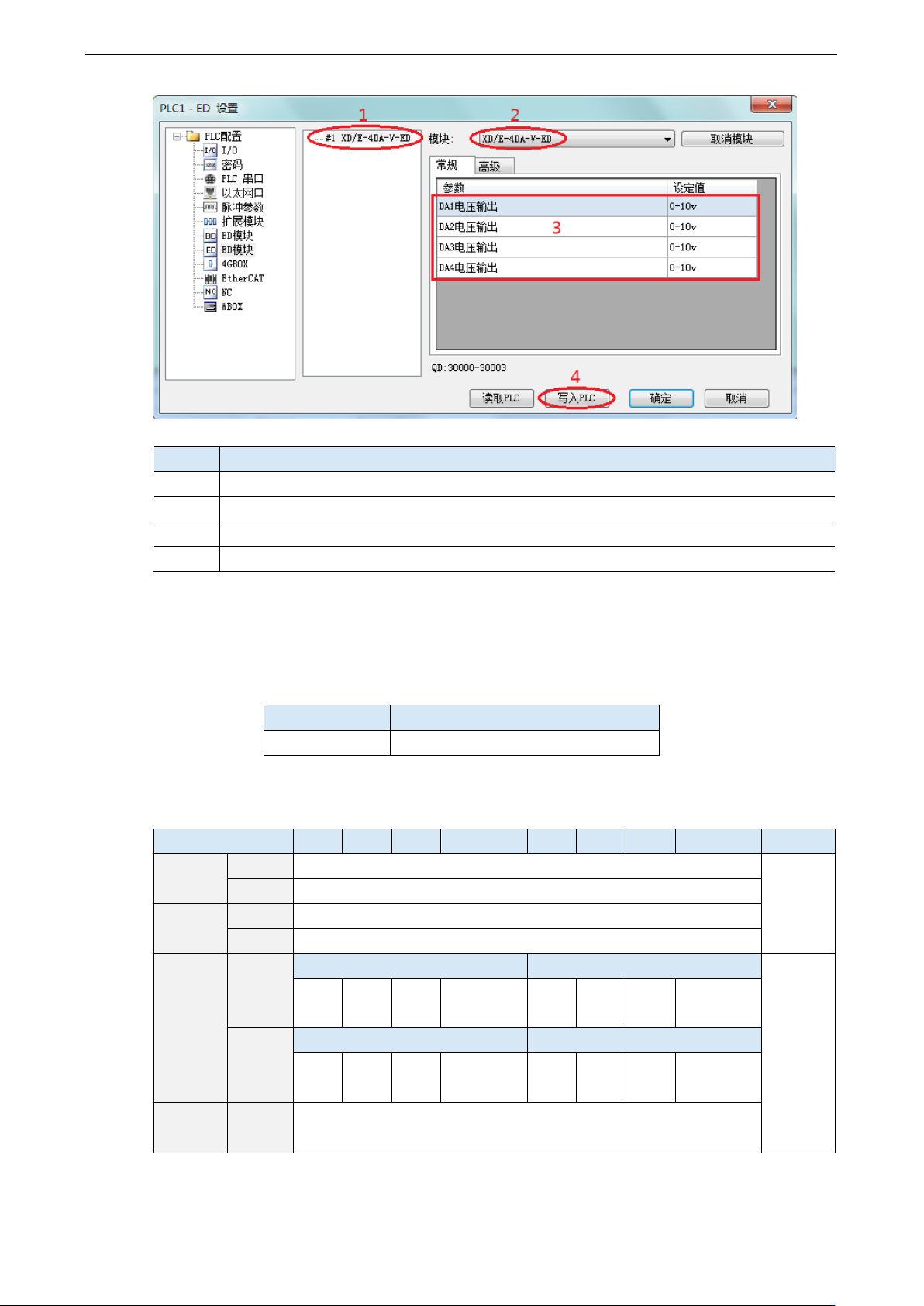

步骤
说明
1
在图示“2”处选择对应的 ED 模块型号；
2
完成步骤 1 后，“1”处会显示出对应的型号；
3
在“3”处可以选择 DA 通道对应的电压输出模式；
4
配置完成后点击 4“写入 PLC”，然后将 PLC 断电后重新上电，此配置才可生效！！
2）Flash 寄存器设置
扩展 ED 模块输出通道为电压输出，范围 0~10V、0~5V 可选，通过 PLC 内部的特殊 FLASH 数
据寄存器 SFD 进行设置。如下所示：
ED 模块 ID 号
配置信息地址
#1
SFD530~SFD539
3）SFD 的位定义
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD530
Byte0
保留
Byte1
保留
SFD531
Byte2
保留
Byte3
保留
D532
Byte4
DA2
DA1
用来指
定 DA
通道输
出范围
的选择
保留
保留
保留
0：0~10V
1：0~5V
保留
保留
保留
0：0~10V
1：0~5V
Byte5
DA4
DA3
保留
保留
保留
0：0~10V
1：0~5V
保留
保留
保留
0：0~10V
1：0~5V
SFD533~
SFD539
Byte6~
Byte19
保留
XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块
26
例：要设置 ED 模块的输出第 3、第 2、第 1、第 0 通道的工作模式分别为 0～10V、0～5V、0～
5V、0～10V。
方法一：
可以在配置面板上直接配置，其配置方法如上所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD530=0H SFD531=0H SFD532=0110H

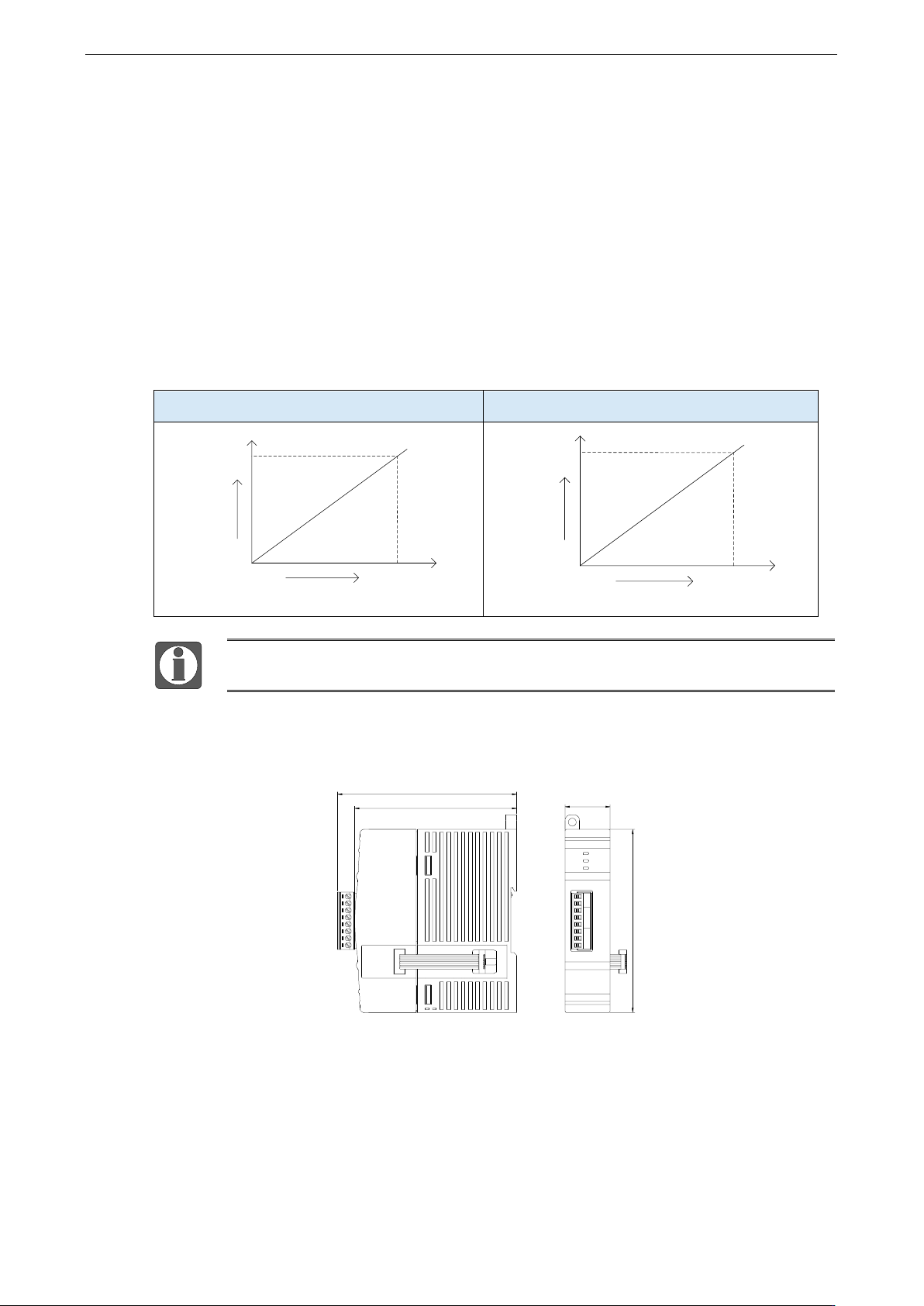

3.3.6 模数转换图
输出的数字量与其对应的模拟量数据的关系如下表所示：
0~10V 模拟量输出
0~5V 模拟量输出
10V
+10230
模
拟
量
数字量
5V
+10230
模
拟
量
数字量
当输入数据大于 1023 时，D/A 转换的输出模拟量数据保持 10V 或 5V 不变。
3.3.7 外观尺寸图
100.0
25.0
89.9
99.5
CO1
VO3
VO2
CO0
VO1
VO0
0V
ERR
COM
PWR
24V
（单位：mm）
3.3.8 编程举例
例：
现需要输出两路 0~10V 电压信号给变频器。
XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块
27
程序：
MOV HD0 QD30000
SM0
MOV HD10 QD30001
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，将 HD0 中的数值实时传送到 QD30000 中，输出第一路模拟量电压信号，将 HD10
中的数值实时传送到 QD30001 中，输出第二路模拟量电压信号。
