Array Board Program (Chip, )
2-41

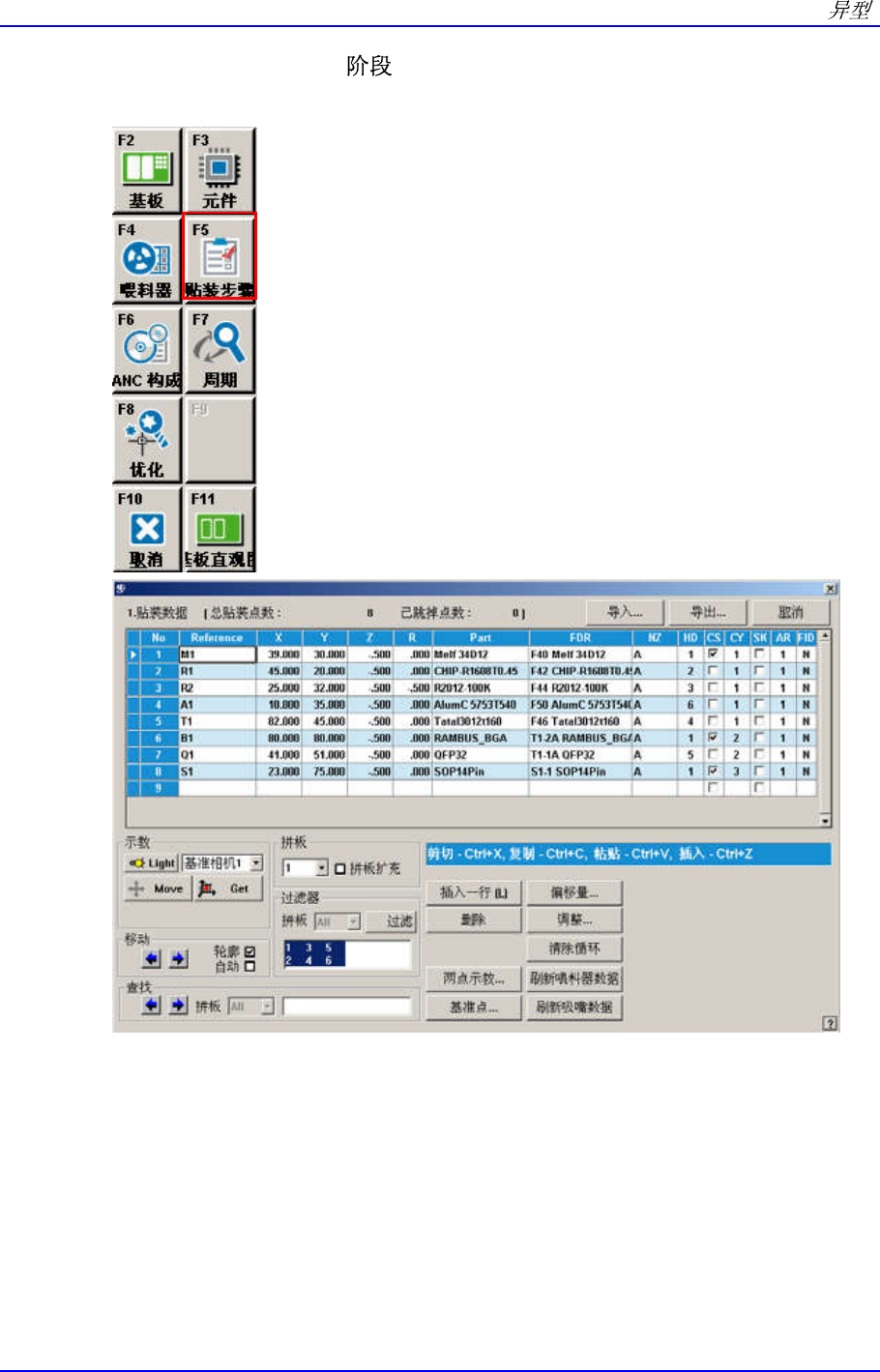

2.3.4 Step (贴装信息登记) – 7 (STEP 7)
<指定贴装位置>：针对各元件逐一指定贴装位置的每一点，共 8 点(8 points)
输入 Reference。
R1, R2, T1, S1, Q1, B1, M1, A1
指定 8 个地点的 X, Y Position 并示教(Teaching)。
ChipR1608 = X: 45 Y: 20
ChipR2012 = X: 25 Y: 32
TANTAL = X: 82 Y: 45
SOP = X: 23 Y: 75
QFP = X: 41 Y: 51
BGA = X: 61 Y: 59
Samsung Component Placer SM421 Programming Tutorial
MELF = X: 39 Y: 30
A/C = X: 10 Y: 35
Save：输入 File 名并储存。
(ArrayPCBProgram-Chip_Odd.pcb)
详细事项请参照 “1.3.4 Step ( ) – 5 (STEP 5)“ 项目。
2.3.5 ANC Setting – 8 (STEP 8)
详细事项请参照 “1.3.5 ANC Setting – 6 (STEP 6)“ 项目。
2.3.6 Optimizer Setup - 9 (STEP 9)
ANC
Feeder
进行与 Feeder 安装有关的优化作业。
Nozzle
可以优化 Nozzle 的使用数量及 Nozzle 位置。
Feeder Lane
 Prearranged 目录箱：显示拟优化的 PCB 文件中已经安装了经过事先设置的
喂料器的 Slot。
Stick Feeder: F15 ~ F25 (Front Feeder Station)
Tray Feeder: R12 ~ R37 (Rear Feeder Station)
Parameter
 Array Options 领域： 优 化 Array PCB 时 ， 选 择 是 把 区域 区 分 成 整 个
PCB(Extend)还是只限第一个 PCB，然后选择 PCB 作业顺序。(by PCB –
针对各 PCB、by Point –针对各贴装点)
执行 Optimizer
现在已完成了 Setup，因此可以执行 Optimizer。
单击<Run Optimizer>按钮。
如果对 Optimizer 结果满意，则单击<Accept>键。
现在通过 Optimizer 生成了一个具有新扩展名的文件。
(ArrayPCBProgram-Chip_Odd.opt)
详细事项请参照 “1.3.6 Optimizer Setup – 7 (STEP 7)“ 项目。
2.4 PCB Edit (2)
2.4.1 Feeder 的安装 – 10 (STEP 10)
根据通过 Optimizer 获得的 Feeder Data 安装喂料器。
详细事项请参照 “1.4.1 Feeder – 8 (STEP 8)“ 项目。
2-42
Array Board Program (Chip, )
2-43
2.4.2 Test Pick &元件对齐(Align)试验 – 11 (STEP 11)
详细事项请参照 “1.4.2 Test Pick & (Align) – 9 (STEP 9)“ 项目。
但，Test 部件不同，应选择适合部件的吸嘴。
2.4.3 检查 Step Data(贴装信息) – 12 (STEP 12)
详细事项请参照 “1.4.3 检查 Step Data(贴装信息) – 10 (STEP 10)“ 项目。
2.5 Production ( ) – 13 (STEP 13)
详细事项请参照 “1.5 Production ( ) – 11 (STEP 11)“ 项目。
