Samsung Component Placer SM421 Programming Tutorial

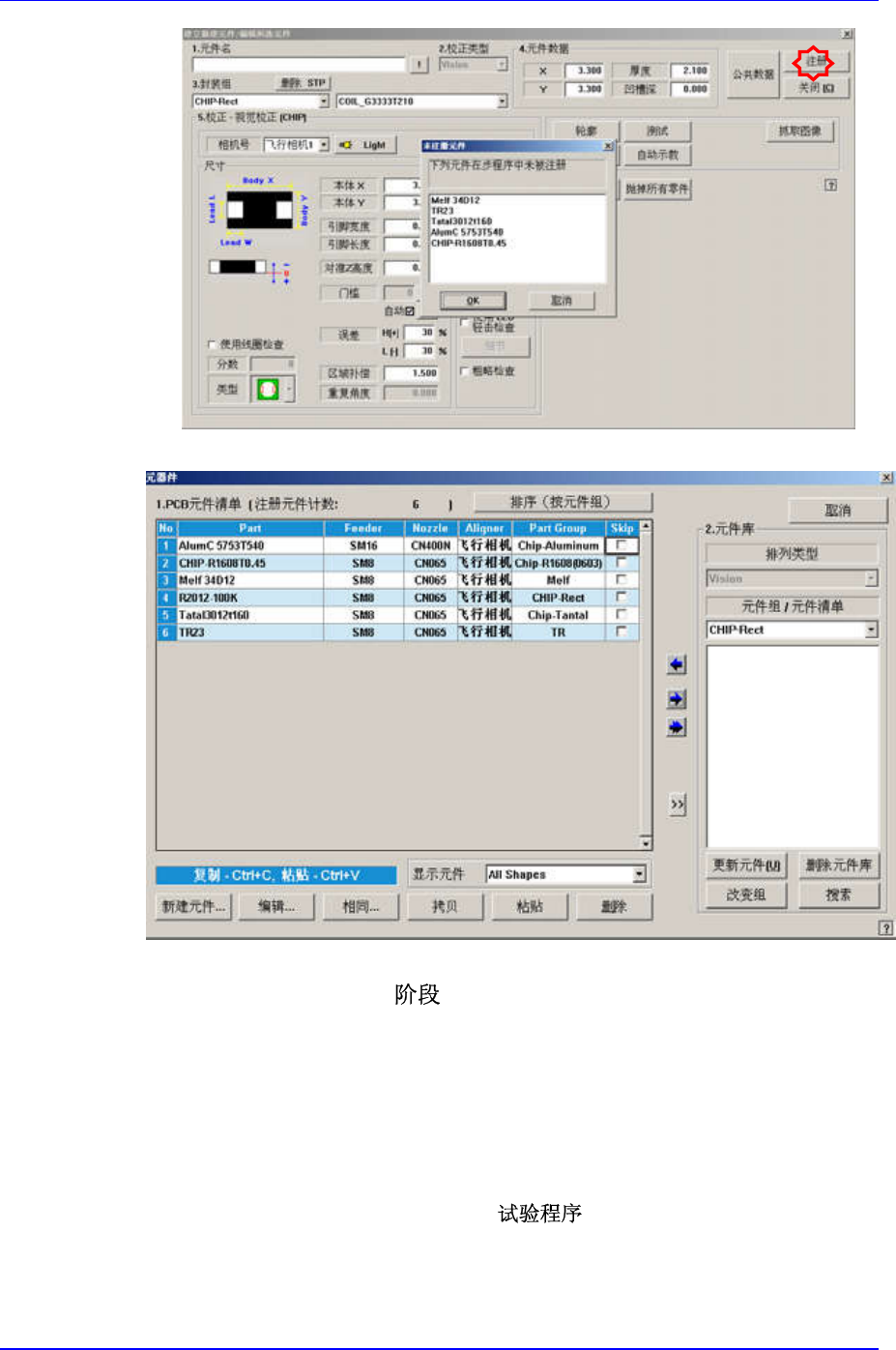

未登记的一切元件的信息被登记后将如下。
3.3.4 Feeder (供应装置的登记) – 5(STEP 5)
Tray Feeder 及 Stick Feeder 用元件应该先在 Feeder 对话框进行设置。
3.3.4.1. Stick Feeder
详细事项请参照 “2.3.3.1 Stick Feeder“ 项目。
3.3.4.2. Tray Feeder
在<File>菜单储存作业文件。(Import .pcb)
详细事项请参照 “2.3.3.2 Tray Feeder“ 项目。
3-8
ASC File SSA Format Import
3-9
3.3.5 ANC Setting – 6 (STEP 6)
详细事项请参照 “1.3.5 ANC Setting – 6 (STEP 6)“ 项目。
3.3.6 Optimizer Setup – 7(STEP 7)
ANC
Feeder
进行与 Feeder 安装有关的优化作业。
Nozzle
可以优化 Nozzle 的使用数量及 Nozzle 位置。
Feeder Lane
可以优化拟安装 Feeder 的 Slot。
Prohibited 目录箱：显示不可以安装及使用的 Slot。
Stick Feeder: F15 ~ F25 (Front Feeder Station)
Tray Feeder: R12 ~ R37 (Rear Feeder Station)
Parameter
执行 Optimizer
现在已完成了 Setup，因此可以执行 Optimizer。
单击<Run Optimizer>按钮。
如果对 Optimizer 结果满意，则单击<Accept>键。
现在通过 Optimizer 生成了一个具有新扩展名的文件。
(ImportTestProgram.opt)
详细事项请参照 “1.3.6 Optimizer Setup – 7 (STEP 7)“ 项目。
3.4 PCB Edit (2)
3.4.1 Feeder 的安装 – 8 (STEP 8)
根据通过 Optimizer 获得的 Feeder Data 安装喂料器。
详细事项请参照 “1.4.1 Feeder – 8 (STEP 8)“ 项目。
3.4.2 Test Pick &元件对齐(Align)试验 – 9 (STEP 9)
详细事项请参照 “1.4.2 Test Pick & (Align) – 9 (STEP 9)“ 项目。
但，Test 部件不同，应选择适合部件的吸嘴。
3.4.3 检查 Step Data(贴装信息) – 10 (STEP 10)
详细事项请参照 “1.4.3 Step Data( ) – 10 (STEP 10)“ 项目。
3.4.4 Production
Samsung Component Placer SM421 Programming Tutorial
详细事项请参照 “1.5 Production ( ) – 11 (STEP 11)“ 项目。
