Samsung Component Pla cer SM421 Pr ogramming T utorial 2 Panel: 有 2 个基板的补偿用基准标记。 <2. 标记位置 > 领域 < 位 置类 型 > 不 是 ” None ” 时 ，生成 与 所 选择 的基 准 标记 数 量 同样的 数据 。例 如， 选择 ” 2 Panel ” 时，显示 如下的画面。 在这里示教 Mark 中心。 利用 基准相…
Program(Chip )
1-7
1.3.1.2. Fiducial Position & Mark (Fiducial 的定义) – 3 (STEP 3)
基板的上有基准点标记时，设定基准点标记的位置和标记的数据。按下此按钮时，
显示以下画面。
<1. 位置类型> 组合框
选择基准标记的数量。可选择的基准标记的数量如下。 ( 2Panel )
Samsung Component Placer SM421 Programming Tutorial
2 Panel: 有 2 个基板的补偿用基准标记。
<2. 标记位置> 领域
<位置类型>不是”None”时，生成与所选择的基准标记数量同样的数据。例如，
选择”2 Panel”时，显示如下的画面。 在这里示教 Mark 中心。
利用基准相机示教 2 个 Fiducial Mark 的中心点并输入坐标值。
首先调节基准相机的照明，使 Fiducial Mark 变得鲜明清晰。
Fiducial Mark 示教顺序
在<4. 示教>领域的<装置>组合框选择”基准相机 1”。
利用示教框把贴片头的基准相机移动到需要示教的 Fiducial Mark 位
置。
磁头移动到 SMVision 窗的中心线(Cross hair)和 Fiducial Mark 中心点一
致为止。
(第一个基准标记)
单击<4. 示教>领域的<Get> ，把当前位置输入<2. 标记位置 >领域。
备 注
1-8
Program(Chip )
1-9

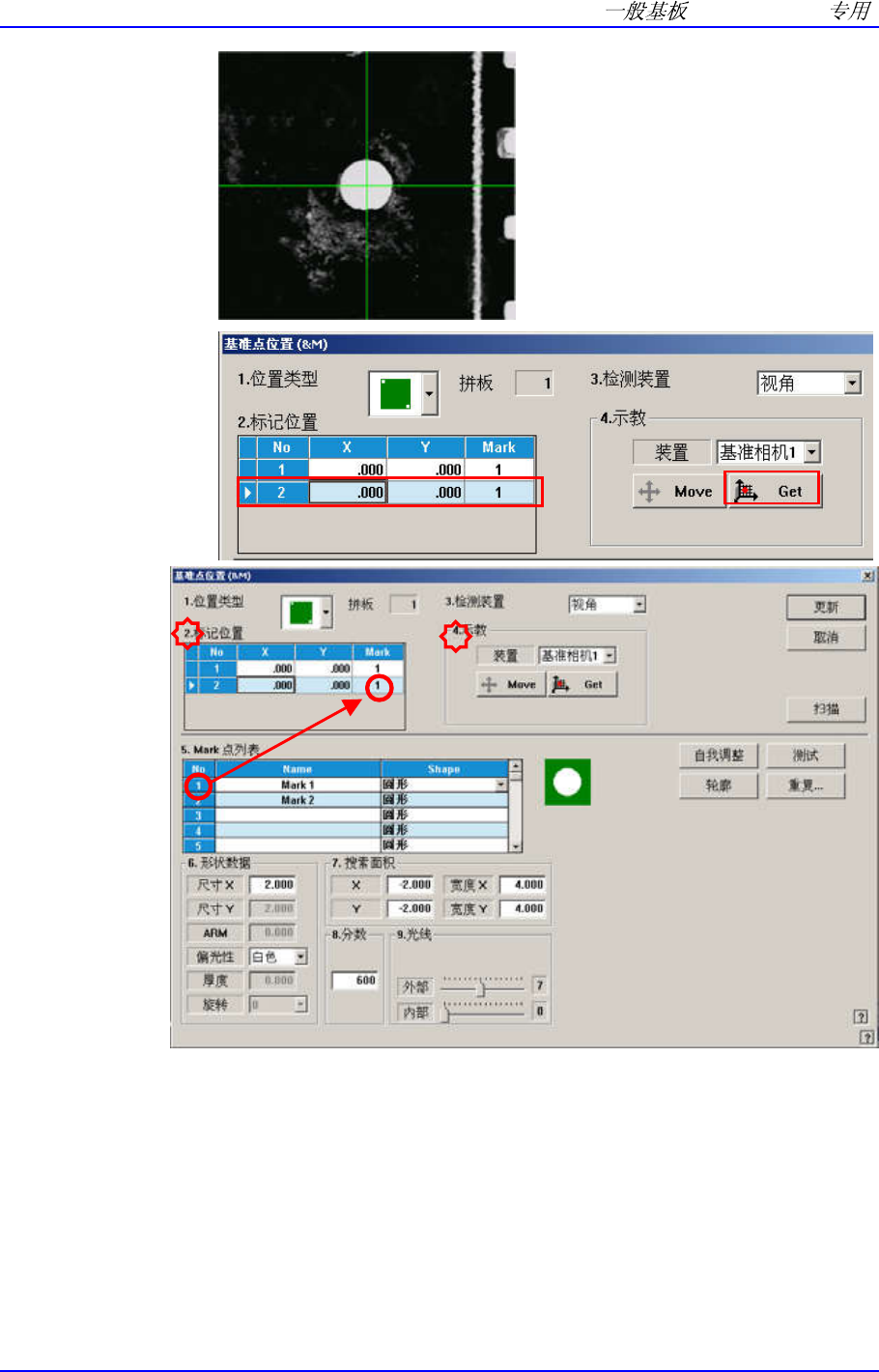

(第二个基准标记)
<No> 列
基准点标记位置的序列编号。
<X> 列
基准点标记的 X 坐标值。 示教该标志后输入。
<Y> 列
基准点标记的 Y 坐标值。 示教该标志后输入。
<Mark> 列
基准标记的 Mark ID。 此数值在<5. Mark 点列>的序列编号中设定。
