ASC File SSA Format Import
3-3

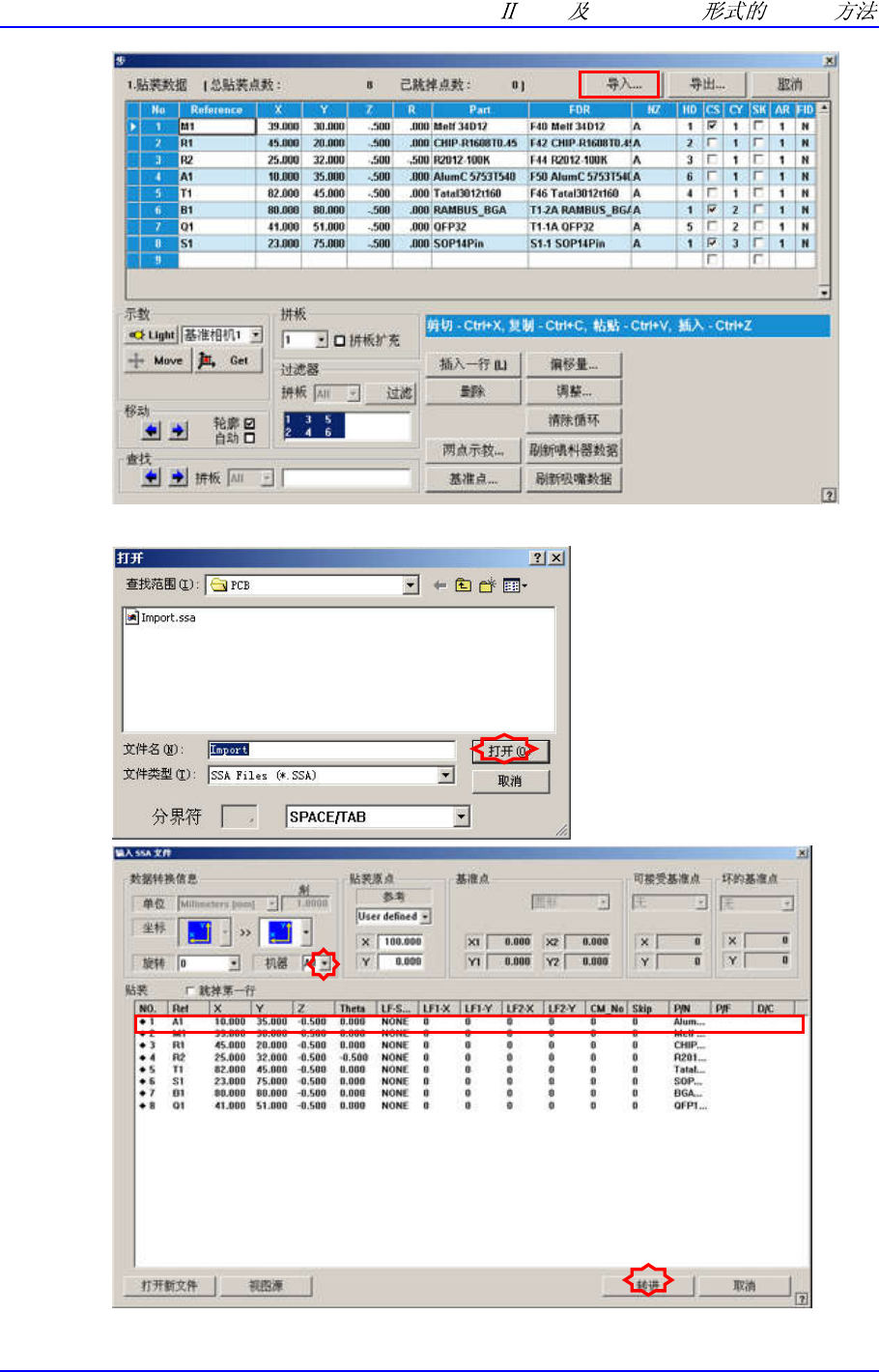

查找需要 Import 的 CAD 文件的位置及文件名并加以选择。
利用 Import 的 SSA 文件选择需要作业的设备。
Samsung Component Placer SM421 Programming Tutorial
选择需要输入的设备(Imported Machine)。然后检查 Placements 的列(Row)名是
否正确。如果是本公司的标准格式(SSA Format)，则不必更改该列的值。
执行 Import。
标准格式之外的文件格式，该列将如下显示 Comment。把鼠标如果输入了本公司
指针移到需要更改名称的列后单击右键，并在出现的菜单中选择该名称。这时，如
果没有符合拟输入列的名称，利用 Comments 设置列名称。
3.3.2.2. Import 之后
后的屏幕。 下面是 Import 完成
3-4
ASC File SSA Format Import
3-5
3.3.3 Part (未登记元件的登记) – 4(STEP 4)
在 Place Data 使 用 中 的 元件信息 出 现 在 设备 DB 的 未 登记元件清单窗口
(Unregistered Part List)时，应把该元件登记到 PCB Part List。
