Samsung Component Pla cer SM421 Pr ogramming T utorial < 建立所有 > 按钮 生成所有的球形。 < 移除所有 > 按钮 删除所有的球形。 < 建立 > 按钮 生成选择领域的球形。 < 移除 > 按钮 删除选择领域的球形。 从以上画面，删除选择 领域的球形之后的画面如下。 2-30
Array Board Program (Chip, )
2-29

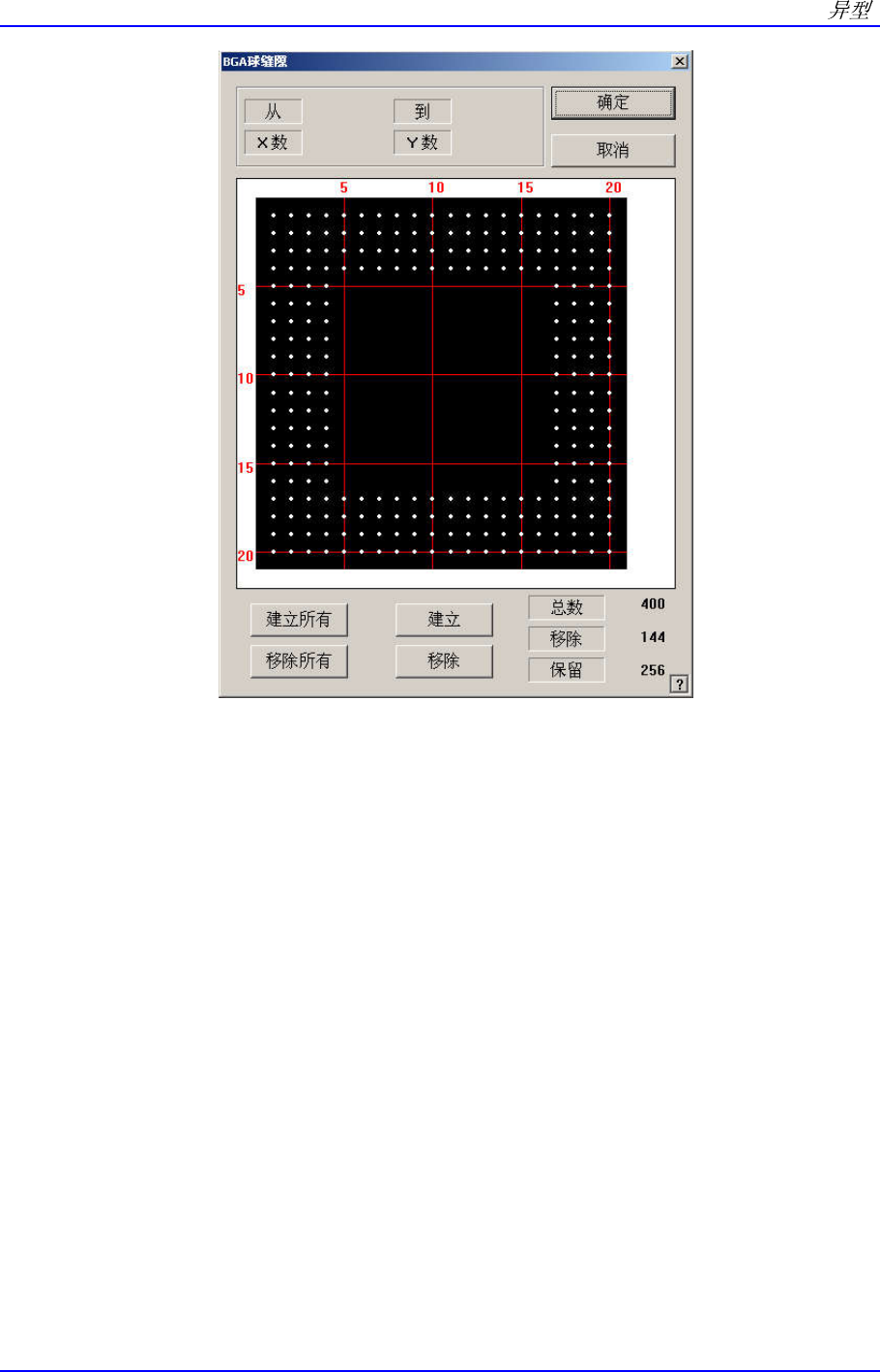

以上矩阵表示当前的球形状态。其中白色为球形。在这种状态下，需要
删除特定领域的球形，首先要指定将要选择的领域。按着鼠标的左边按
钮不放往一边拖拉就可以设定选择领域。被选择的领域的 球形颜色将

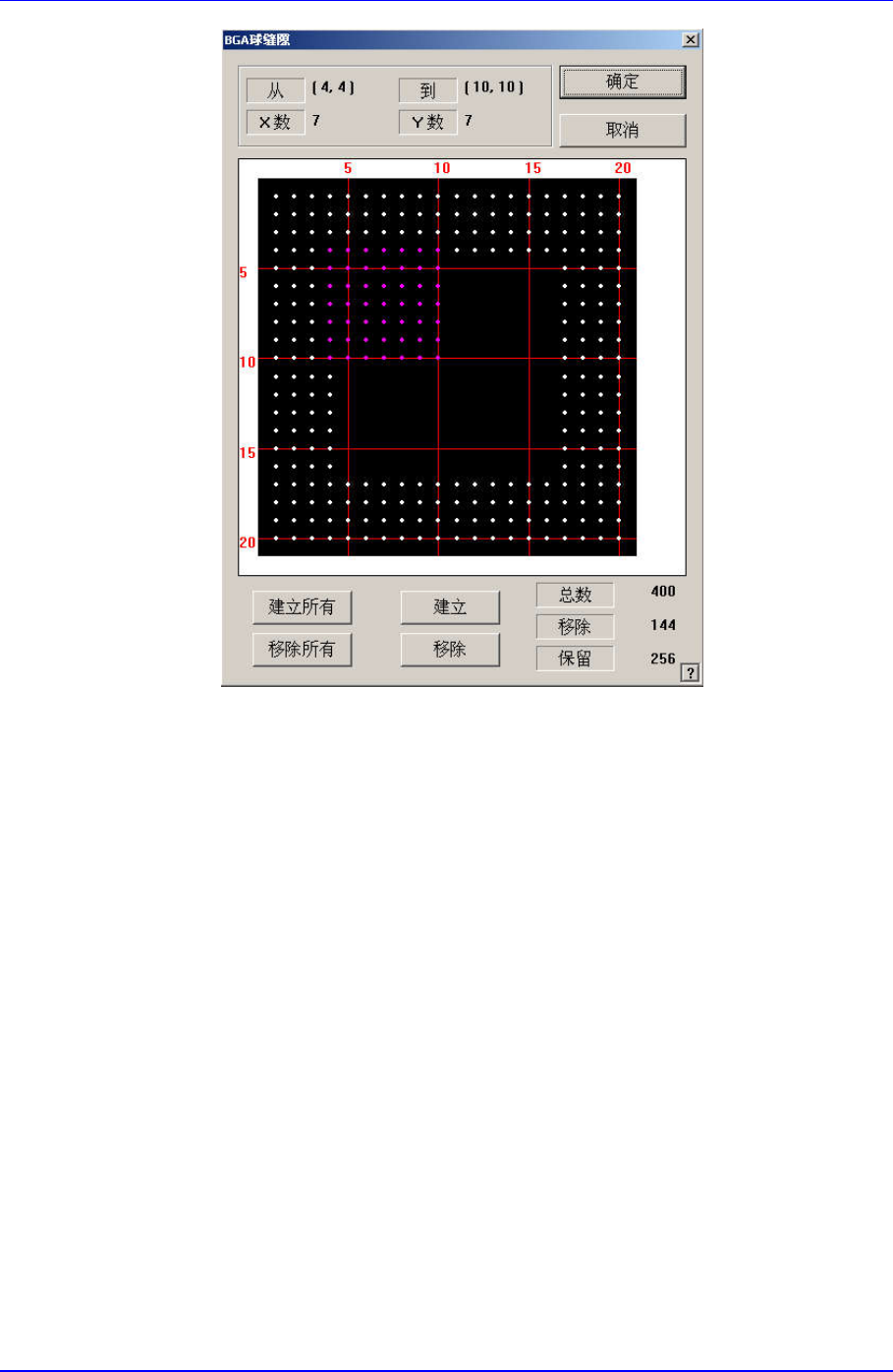

会变更。 下面是从(4, 4)Ball 到(10, 10)Ball 中，以 X 方向 7 个、Y 方向
7 个的方式共选择 49 个 Ball 时的屏幕。
Samsung Component Placer SM421 Programming Tutorial
<建立所有> 按钮
生成所有的球形。
<移除所有> 按钮
删除所有的球形。
<建立> 按钮
生成选择领域的球形。
<移除> 按钮
删除选择领域的球形。

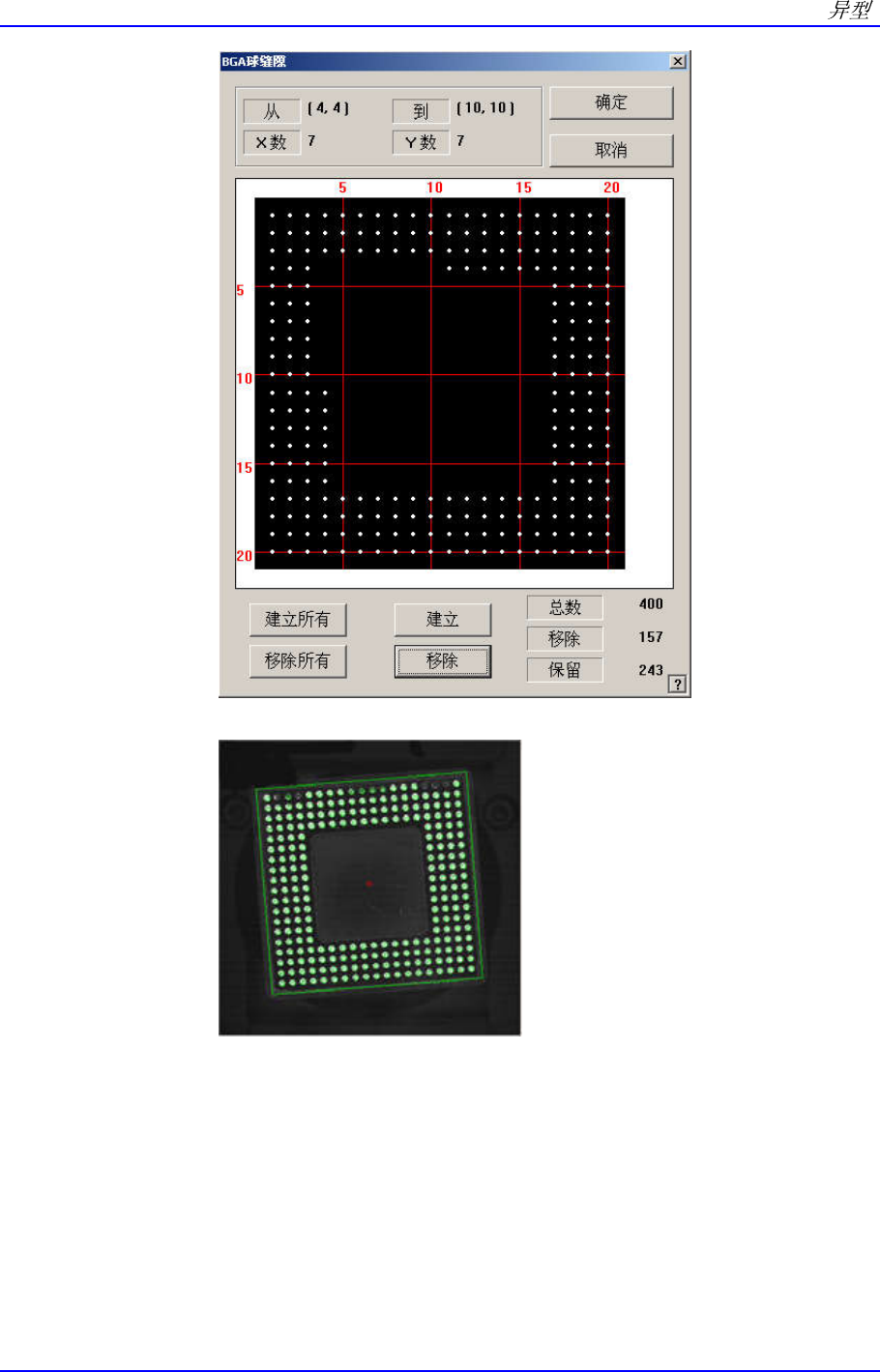

从以上画面，删除选择领域的球形之后的画面如下。
2-30
Array Board Program (Chip, )
2-31
进行元件识别试验。
(元件识别成功时)
