Samsung Component Pla cer SM421 Pr ogramming T utorial 在 <3. 封装组 > Group 选择 Chip-T antal 。 在 <3. 封装组 > Profile 选择 Tnac_3012T160 。 输入元件的 大小。 Align Data X: 3.0, Y : 1.2 Lead W : 1.2, Lead L: 0.5 …
Program(Chip )
1-23
单击<注册>按钮，登记元件。
Tantal 的登记

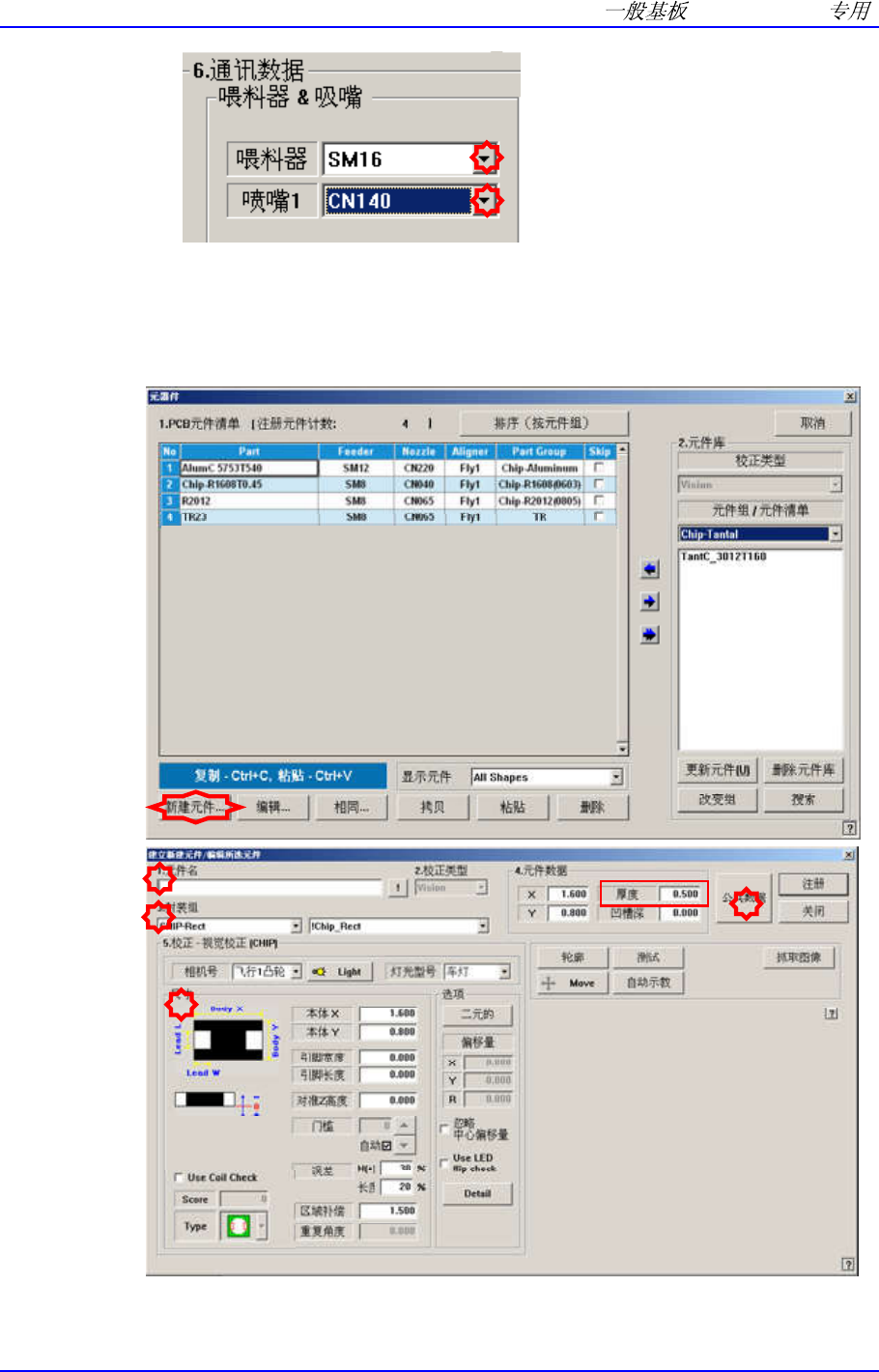

单击位于屏幕左下角的<新建元件…>按钮。

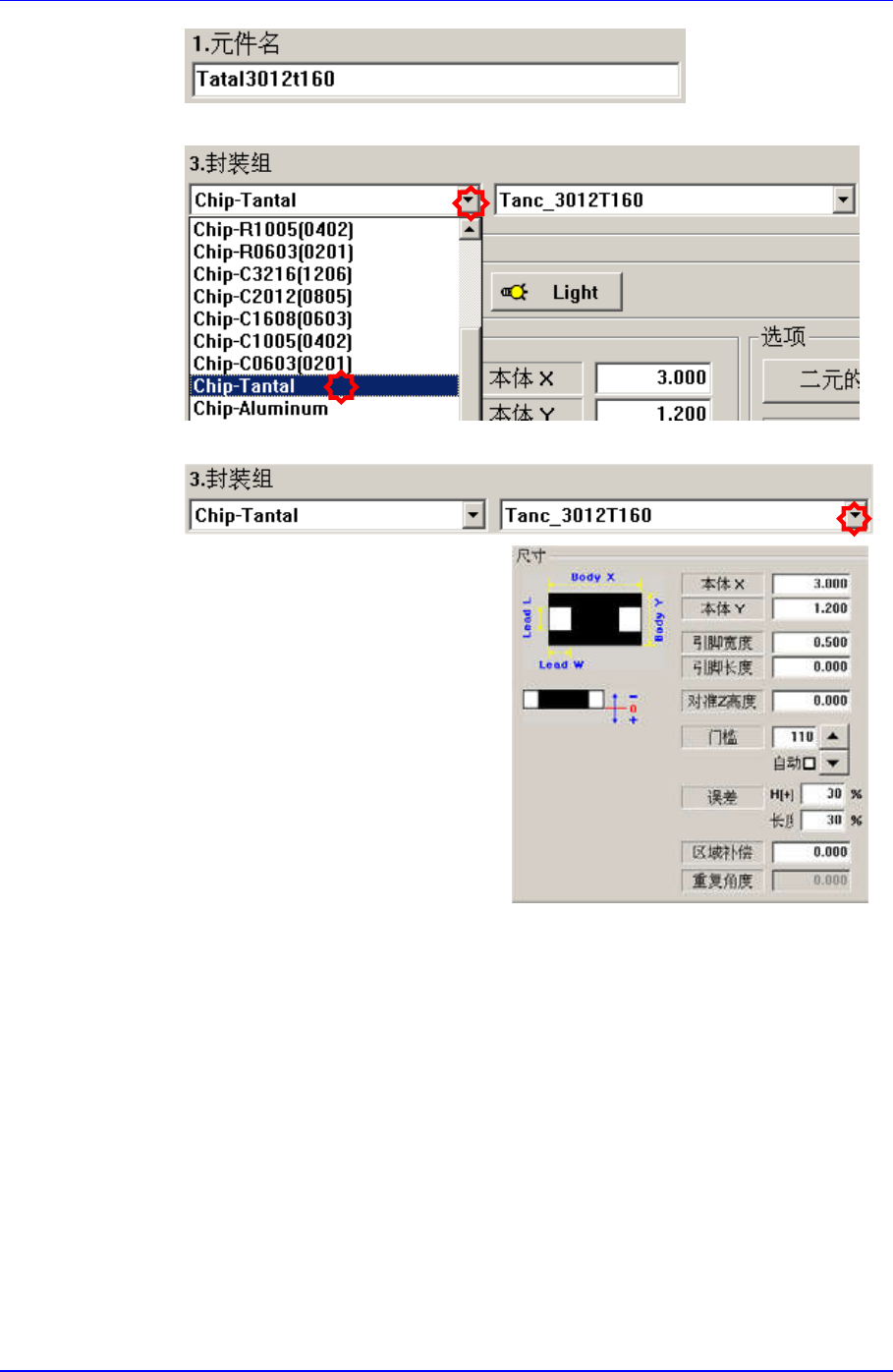

输入<1. 元件名>。 (Tanc_3012T160)
Samsung Component Placer SM421 Programming Tutorial
在<3. 封装组> Group 选择 Chip-Tantal。
在<3. 封装组> Profile 选择 Tnac_3012T160。
输入元件的大小。
Align Data
X: 3.0, Y: 1.2
Lead W: 1.2, Lead L: 0.5
Part Data – 输入厚度。 (1.6)

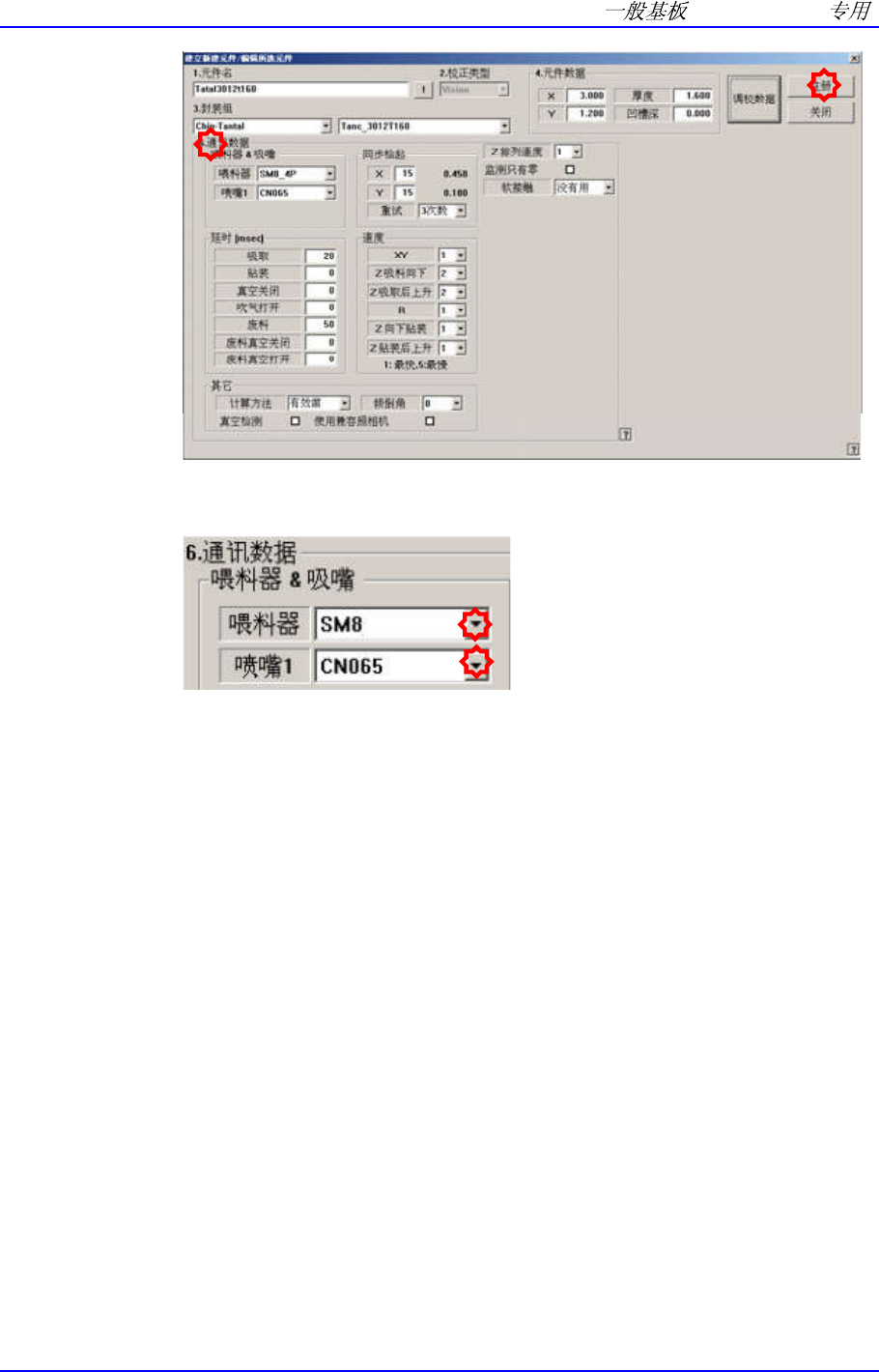

单击<公共数据>按钮，输入 Common Data。
1-24
Program(Chip )
1-25
在<喂料器>组合框选择 SM8。
在<吸嘴 1>组合框分别选择 CN065。
单击<注册>按钮，登记元件。
1.3.3 Feeder (供应装置的登记)
Feeder 的最终安装应使用 Optimizer 进行。(只对 Tape Feeder 以外的供应装置进行
登记)
