Array Boar d Pr ogram (Chip, ) 2-1 1 Nozzle 。
Samsung Component Placer SM421 Programming Tutorial
在<3. 封装组> Profile 选择 SOP14_0904P127
利用 Auto Teaching 登记元件。(Auto Teaching 方法)
Auto Teach 只限于 CHIP-Rect、TR、TR2、BGA、SOP、SOP2、SOJ、SOJ2、QFP
及 PLCC。
备 注

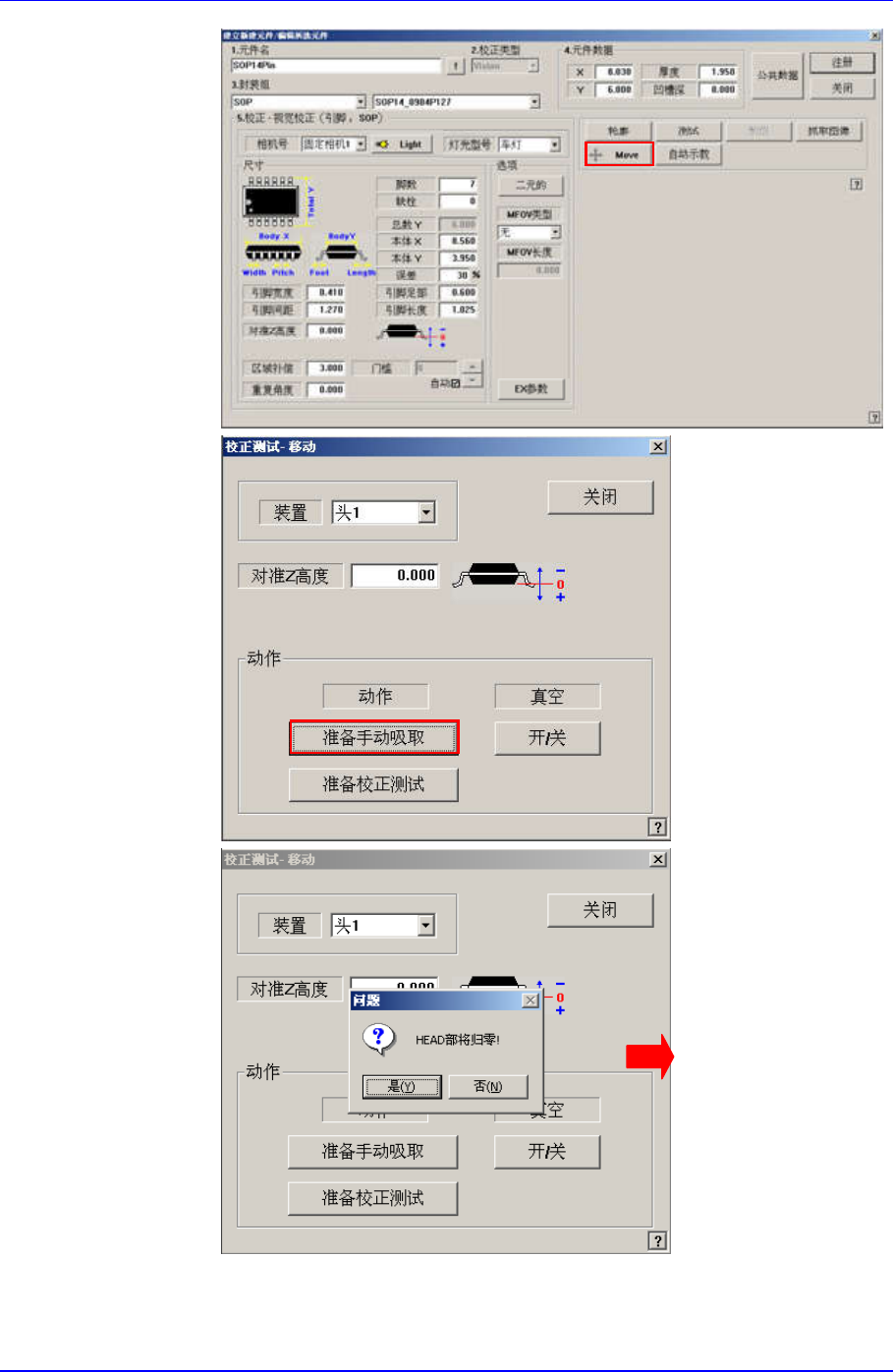

首先在<4. 元件数据>领域输入元件厚度。
在<相机号>组合框选择<固定相机 1>。
通过屏幕右侧的<Move>键以手动方式让 Head 拾取(Pickup) 吸嘴与元
件。为了实现这个动作，首先需要在 Head1 号上安装符合 SOP8Pin 的
2-10
Array Board Program (Chip, )
2-11
Nozzle。
Samsung Component Placer SM421 Programming Tutorial
将询问是否为了以手动
方式让元件吸附到贴片
头上而把贴片头移动到
容易手动吸附的位置。
2-12
