Samsung Component Placer SM421 Programming Tutorial

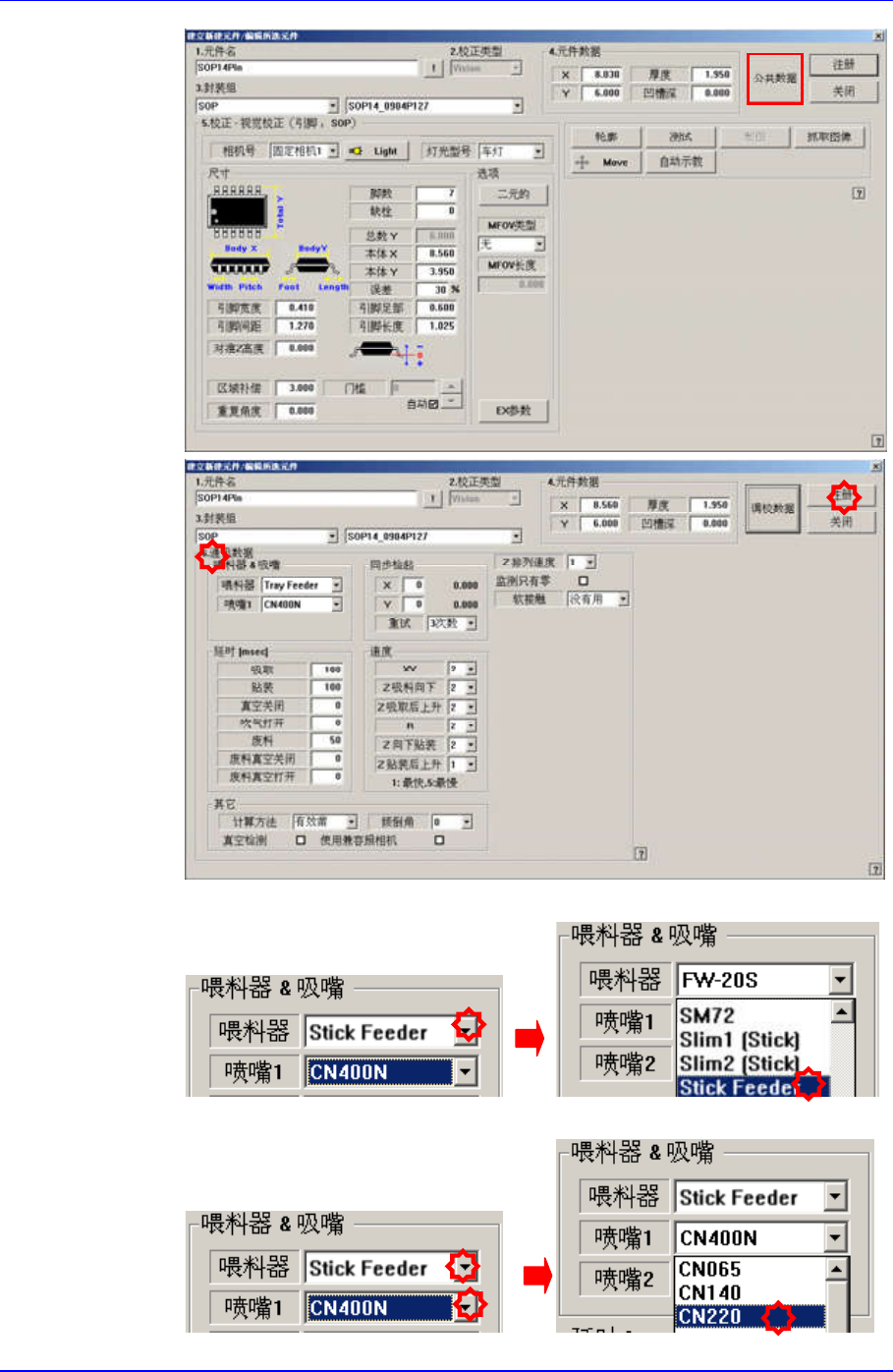

 在<喂料器>组合框选择 Stick Feeder。
 在<吸嘴 1>组合框分别选择 CN220。
2-16
Array Board Program (Chip, )
2-17
 单击<注册>按钮，登记元件。

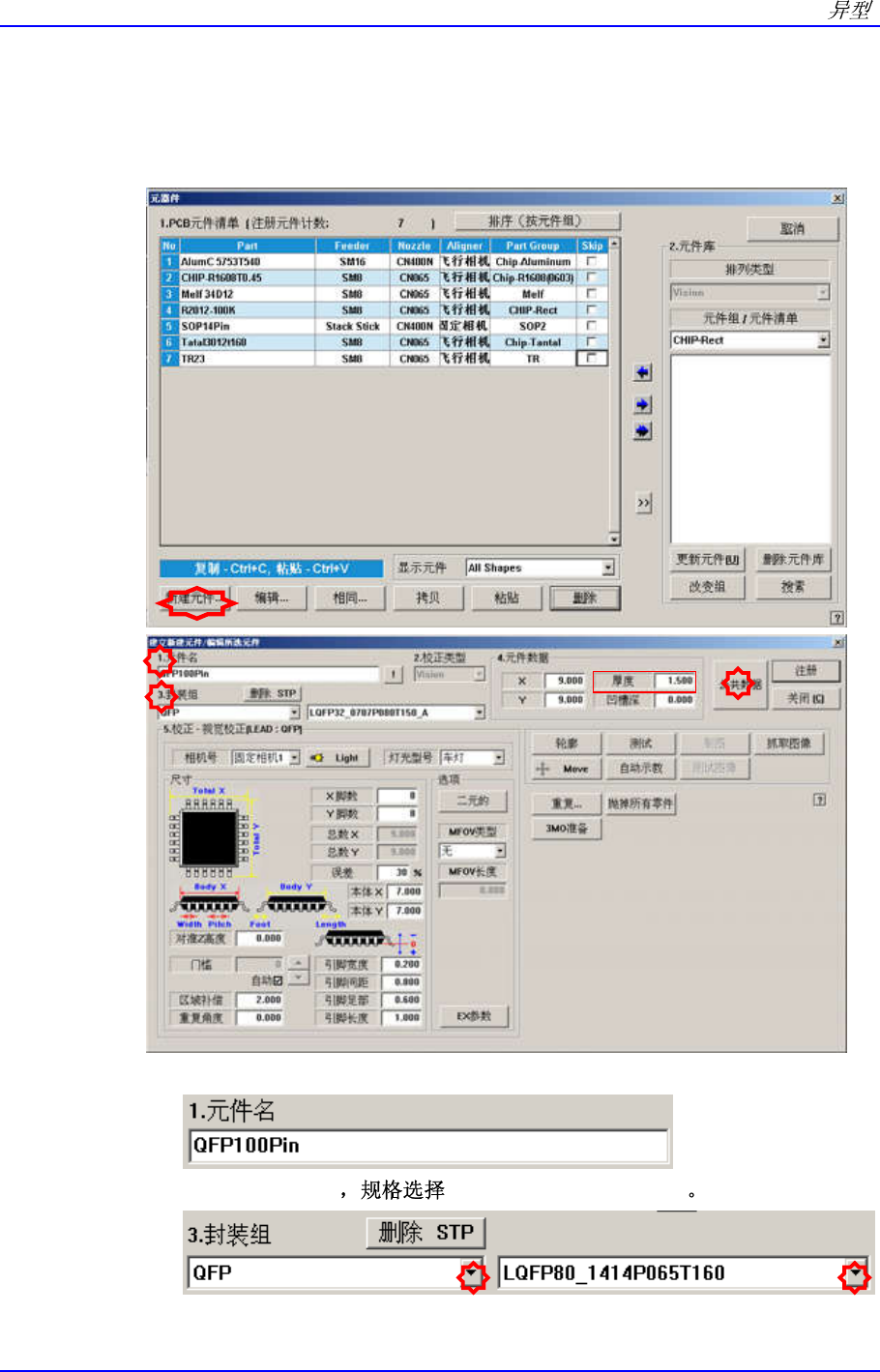

QFP (PLCC) 100Pin 登记
单击位于屏幕左下角的<新建元件…>按钮。
 输入<1. 元件名>。 (QFP100Pin)
 Group 选择 QFP LQFP100_1414P050T160
 利用 Auto Teaching 登记元件。(Auto Teaching 方法)
Samsung Component Placer SM421 Programming Tutorial

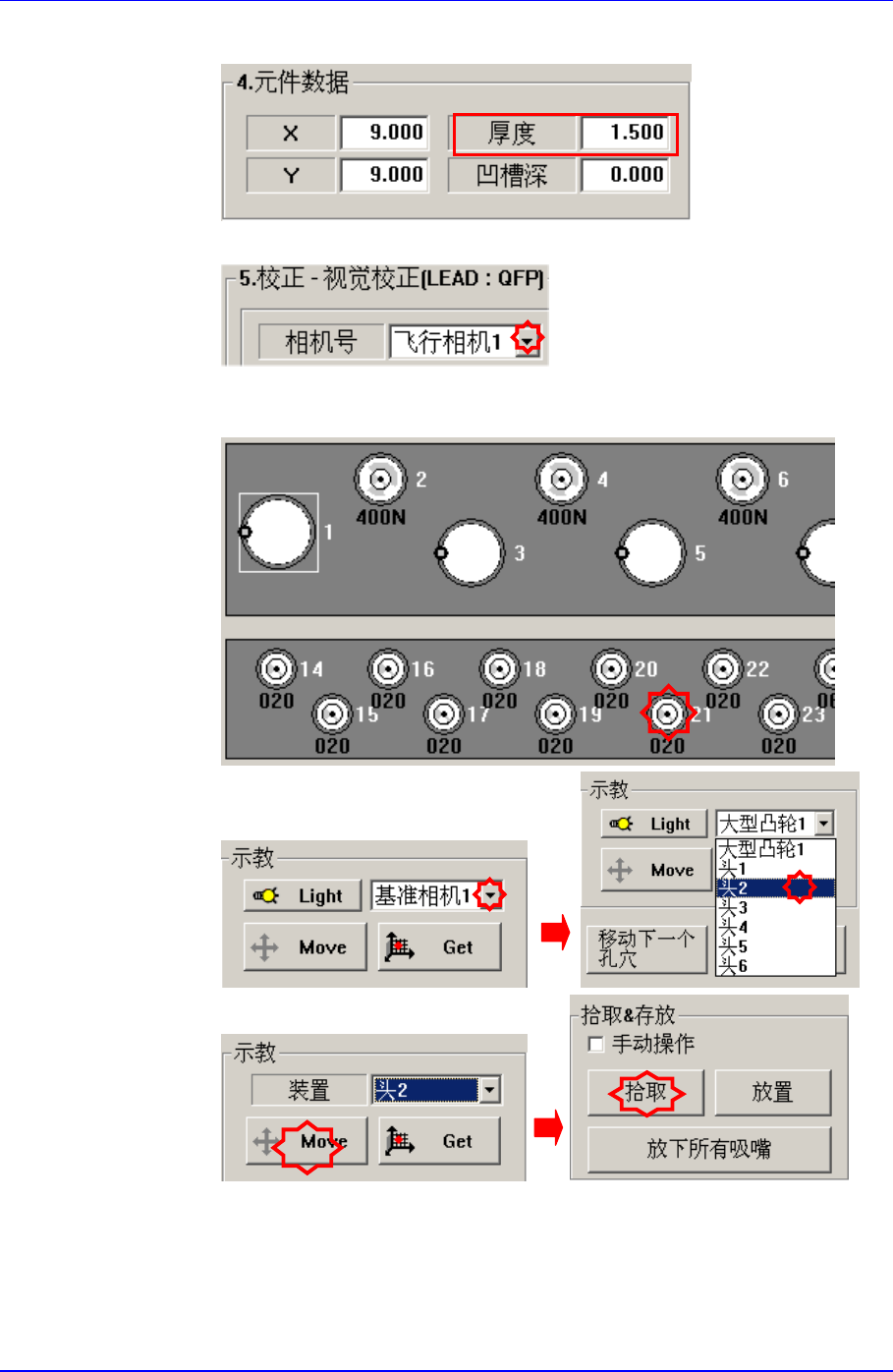

 首先在<4. 元件数据>领域输入元件厚度。
 在<相机号>组合框选择<飞行相机 1>。
 利用屏幕右侧的<Move..> 键以手动方式把吸嘴与元件拾取到 Head 上。
首先需要在 Head2 号安装适合 QFP100 的 Nozzle。
2-18
