Pr ogram(Chip ) 1-33 Placement 领域： Component( 元件 数量 ) 、 Place ments( 贴装点 数 ) 、 Noz Chg( 吸嘴更换次数 ) 、 T otal Cy cle( 总循环数 ) Arrangement 领域：显示各项目中已经设置 好的信息。
Samsung Component Placer SM421 Programming Tutorial

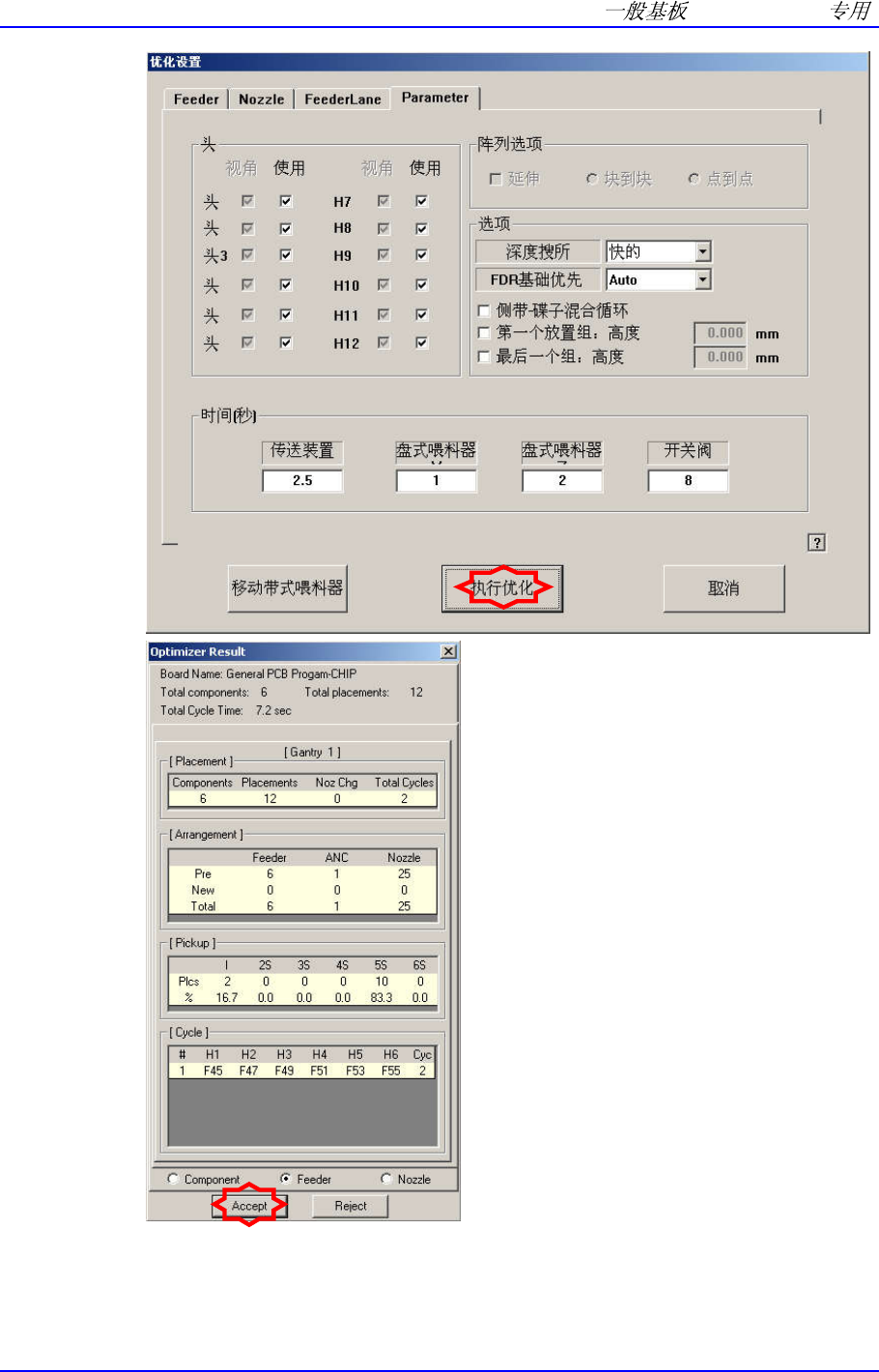

Parameter
<头> 领域：选择是否使用 Head。
<选项> 领域
深度搜所:
设置优化时的计算时间。一般来说，贴装点数较少时选择 Quick，
400~500 以上时选择 Deep。这里的贴装点数较少，因此选择 Quick。
<时间(秒)> 领域：设置优化时适用的实际 Time。该值在决定作业的优先顺
序与时间时非常有用。
执行 Optimizer
现在已完成了 Setup，因此可以执行 Optimizer。
单击<运行优化>键 。
1-32
Program(Chip )
1-33
Placement 领域：Component(元件数量) 、 Placements(贴装点 数 ) 、 Noz
Chg(吸嘴更换次数)、Total Cycle(总循环数)
Arrangement 领域：显示各项目中已经设置好的信息。
Samsung Component Placer SM421 Programming Tutorial
Pickup 领域：显示 Pickup 的执行条件。(6S= 6 个 Head 同时进行 Pickup 动
作)
Cycle 领域：显示各项目的 Cycle 组成。
如果对 Optimizer 结果满意，则单击<Accept>键。
现在通过 Optimizer 生成了一个具有新扩展名的文件。
(GENERAL_PCB.OPT)
1.4 PCB Edit (2)
1.4.1 Feeder 的安装 – 8 (STEP 8)
根据通过 Optimizer 获得的 Feeder Data 安装喂料器。
因优化而来的供应装置配置如下图。如下列对话框的设置一样，把喂料器实际
安装到喂料器底座上。
单击上述”Feeders”对话框的<Display>键，将出现显示喂料器配置状态的”Feeder
allocation”对话框。
1-34
