Samsung Component Placer SM421 Programming Tutorial
利用已设定的排列数据测试部品的识别动作。
首先根据默认(Default)的元件 Align 数据来识别元件。
利用<轮廓>键检查实际图像与视觉图像是否一致。
(图像不同)
如果图像不一致，应该一边修改元件的 Align 数据，一边利用<轮廓>键
检查实际图像与视觉图像是否一致。
当两个图像相同时，单击<Test>键后执行视觉识别试验。
成功地完成测试后显示如下的信息框。
2-22
Array Board Program (Chip, )
2-23
测试失败时，显示以下的信息框。
单击<Light Control>按钮，开始设置照明。
调节照明值以便使元件的 body 与导线(lead)清晰可见。

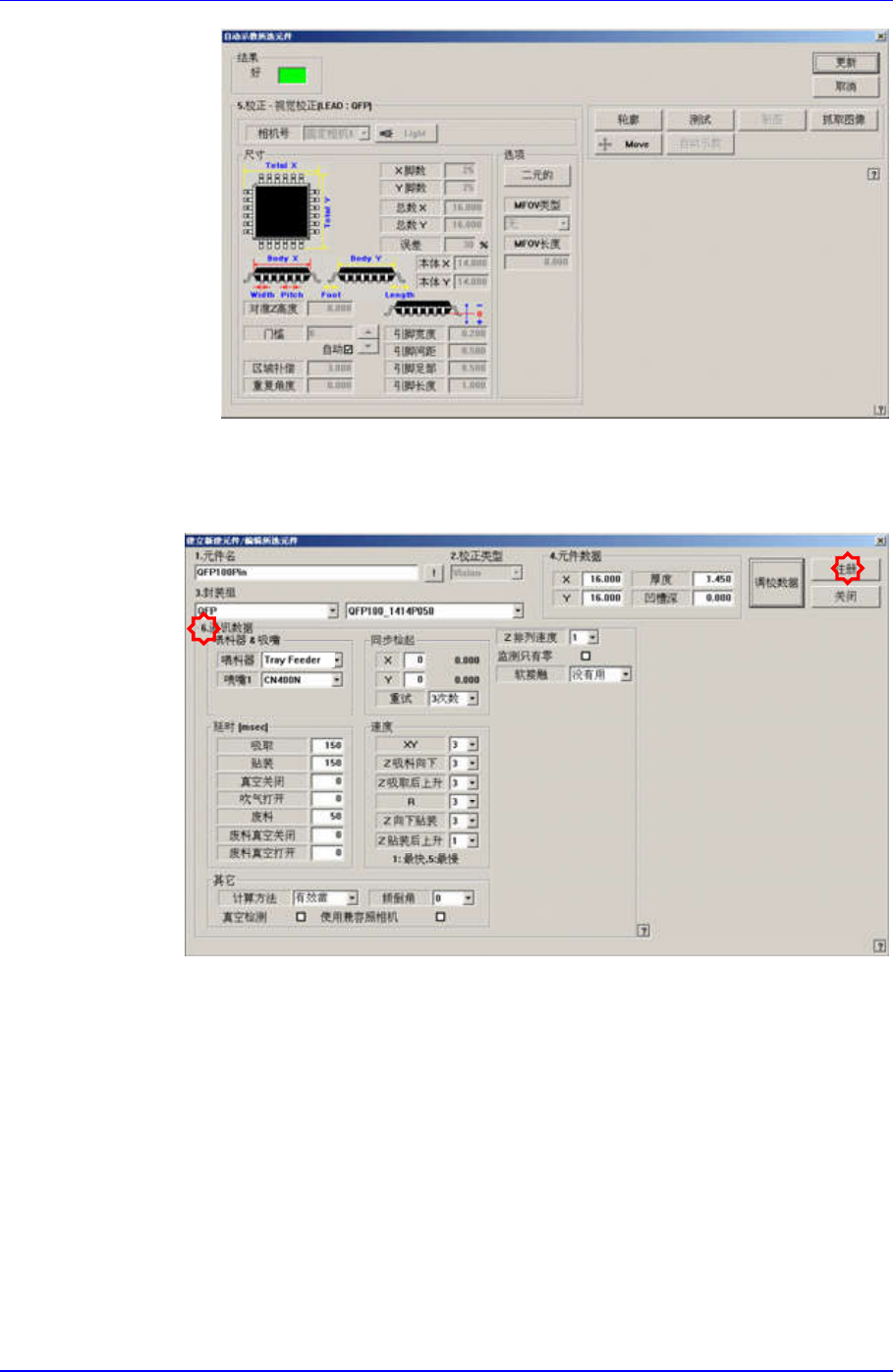

<自动校正> 按钮
自动算出部品排列数据。 Auto Teach 成功后，将在<结果>领域显
示”Good”。自 动 校 正只能对 SOP, QFP, PLCC 等 部品 进行 。 单击
<Update>键，储存通过 Auto Teach 获得的元件 Align 数据，然后关闭对
话框。
Samsung Component Placer SM421 Programming Tutorial
选择实际适用的 Camera 后调节照明。
重新进行 Test。
单击<公共数据>按钮，输入 Common Data。
在<喂料器>组合框选择 Tray Feeder 。
2-24
