Samsung Component Pla cer SM421 Pr ogramming T utorial 如果设置不同， 所配置的吸嘴的 形状可能如下。 1.3.6 O pti mizer S etup – 7 (ST EP 7) 现在利用 Op timizer 优化 PCB File 。在 PCB Edit 菜单单击屏幕左边的 OPTI 键。 Op ti mi ze r 程 序指 的是 优化 程 序，计 算 贴装 点及 拾取 位置…
Program(Chip )
1-27

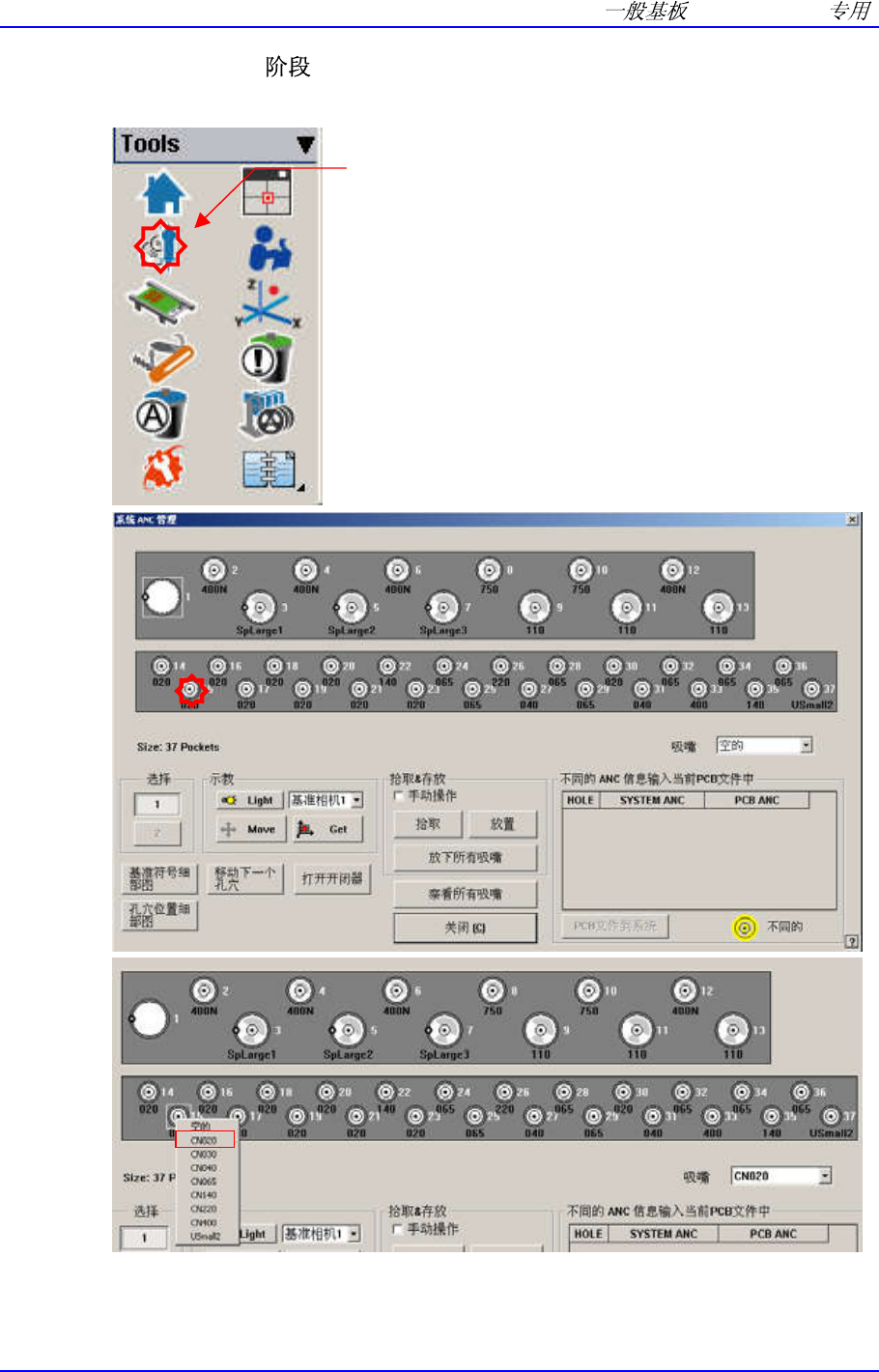

1.3.5 ANC Setting – 6 (STEP 6)
把吸嘴配置到 ANC 时，如下进行标准化后使用。
配置成与当前 PCB 文件的吸嘴配置相同。如果不同，可能造成错误(Error)。单击<
PCB → System>键即可检查。
ANC
Samsung Component Placer SM421 Programming Tutorial
如果设置不同， 所配置的吸嘴的形状可能如下。

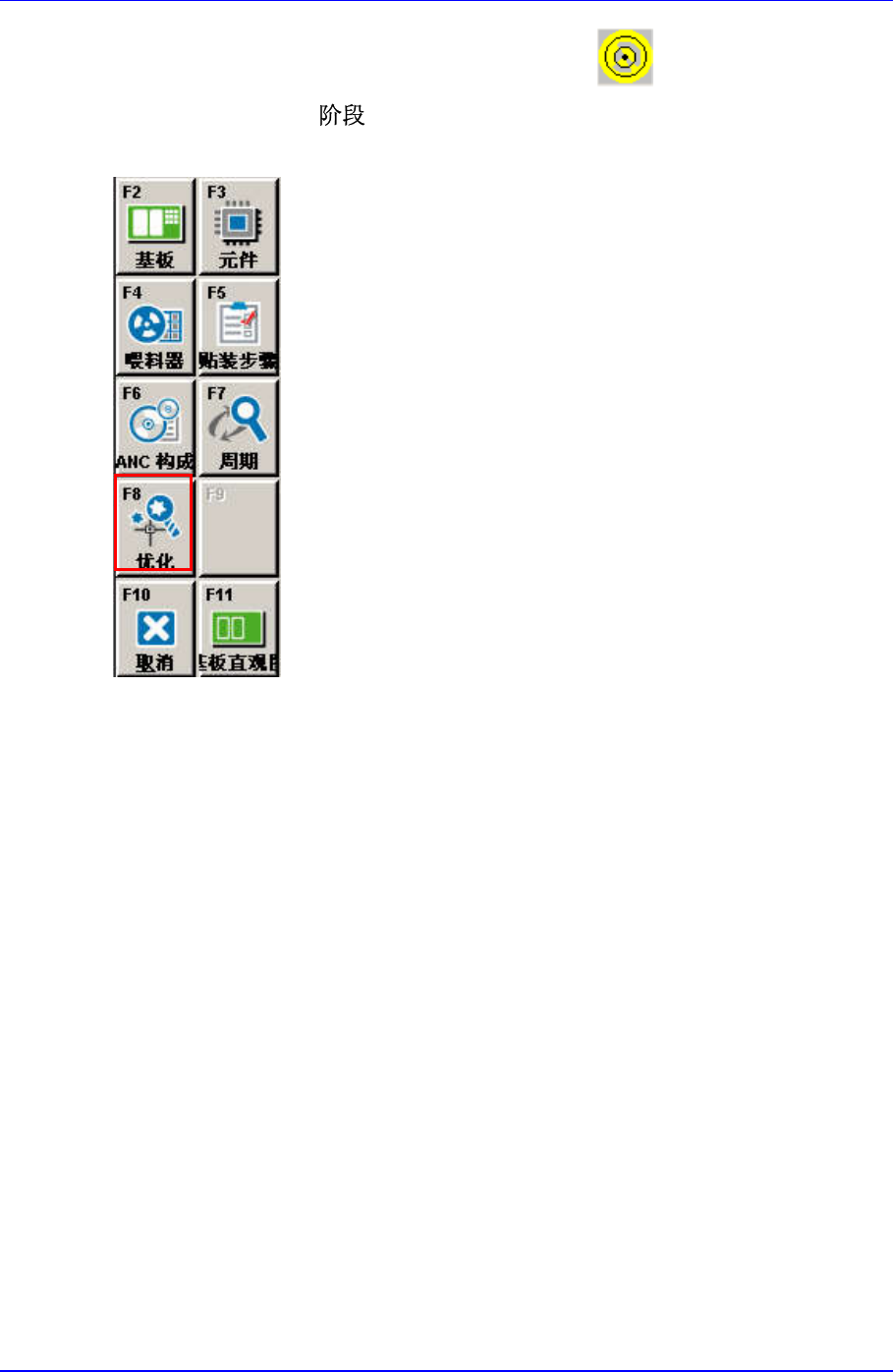

1.3.6 Optimizer Setup – 7 (STEP 7)
现在利用 Optimizer 优化 PCB File。在 PCB Edit 菜单单击屏幕左边的 OPTI 键。
Optimizer 程序指的是优化程序，计算贴装点及拾取位置以便提高设备作业的生产
性，自动生成喂料器配置及贴装点贴装顺序以便提高生产效率。生成顺序如下：考
虑 1)是否同时拾取 2)ANC 3)近距离移动等要素后生成优化文件。
1-28
Program(Chip )
1-29

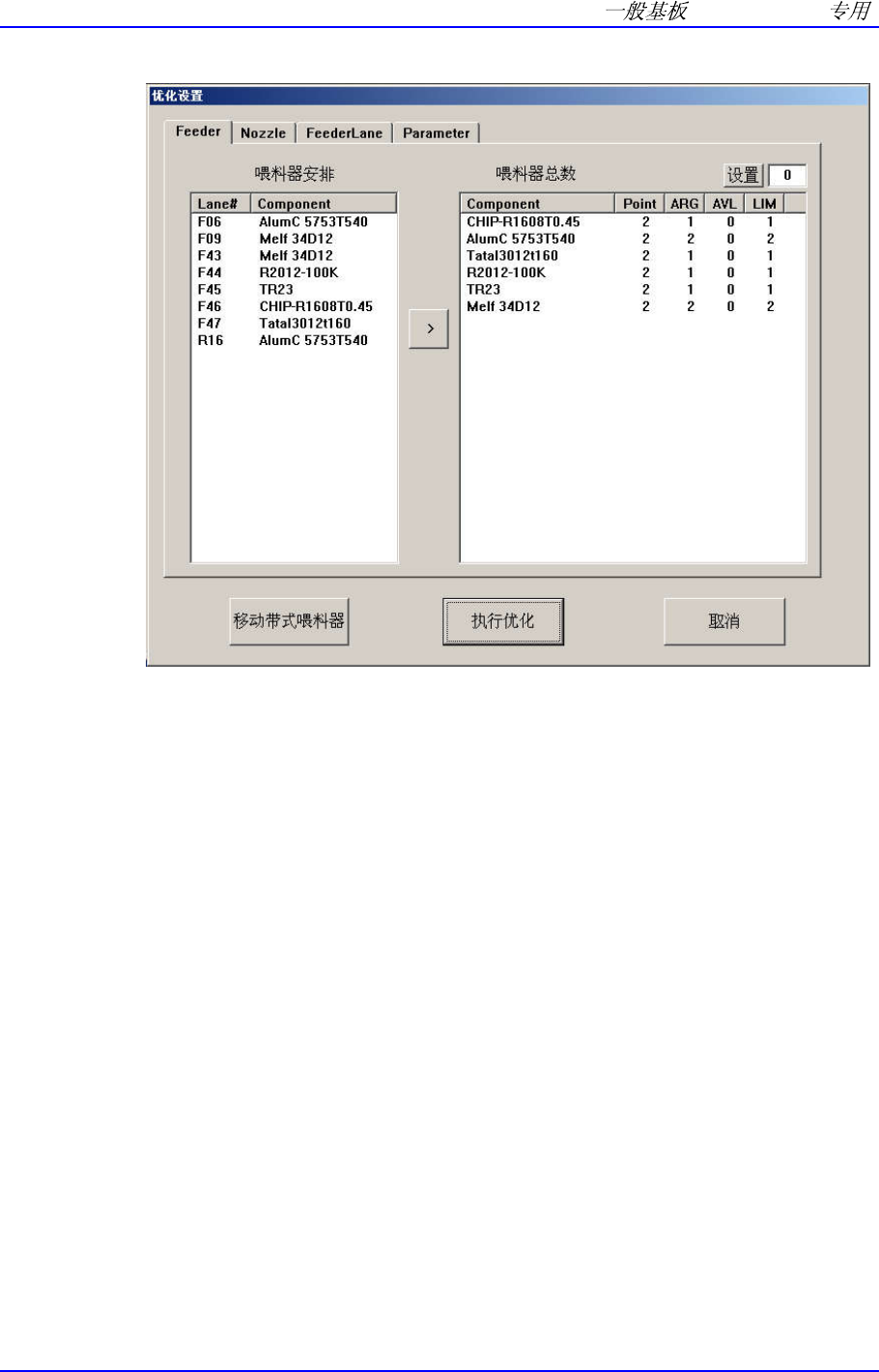

Feeder
进行与 Feeder 安装有关的优化作业。
<喂料器安排> 目录箱：显示创建 PCB 时登记的喂料器。
<喂料器总数> 目录箱：显示登记在 PCB File 的各元件的贴装点数。
Component: 显示元件信息(Part Name)。
Point: 显示相应元件的贴装数。
ARG: 显示喂料器区段(station)上事先设置的喂料器数量。
AVL: 显示可以使用的喂料器数量。
LIM: 限制相应元件可安装的喂料器的最大数量。
Set: 设置 Limit 的数量。
可以根据元件而设置可以安装的最大 Feeder 数量，也可以最佳条件重新安装。
此处属于新安装且贴装点数量较少的情况，因此可以忽略它并移动到 Nozzle 菜
单。
