Samsung Component Placer SM421 Programming Tutorial
Part (工作元件登记)
在现有的 PCB File 中复制(Copy)
登记到 Part List
New Part (新元件登记)
Part Name & Group
Align Data & Common Data
Feeder (供应装置登记)
安装 Stick Feeder
安装 Tray Feeder
利用 Tape Feeder Optimizer 获取安装登记位置
Step (贴装程序设置)
Reference (贴装基准点设置)
X, Y, Z, R Teaching (示教各贴装坐标)
Part
Cycle 检验
Save (Program 储存)
Optimizer
Tape Feeder
Nozzle
Feeder Lame
Parameter
2.1.2.3. PCB Edit (2)
Feeder Setting
Test Pickup
确认 Step
2.1.2.4. Production (生产)
Finish
PCB Data Down Loading
Start
Production
2-2
Array Board Program (Chip, )
2-3

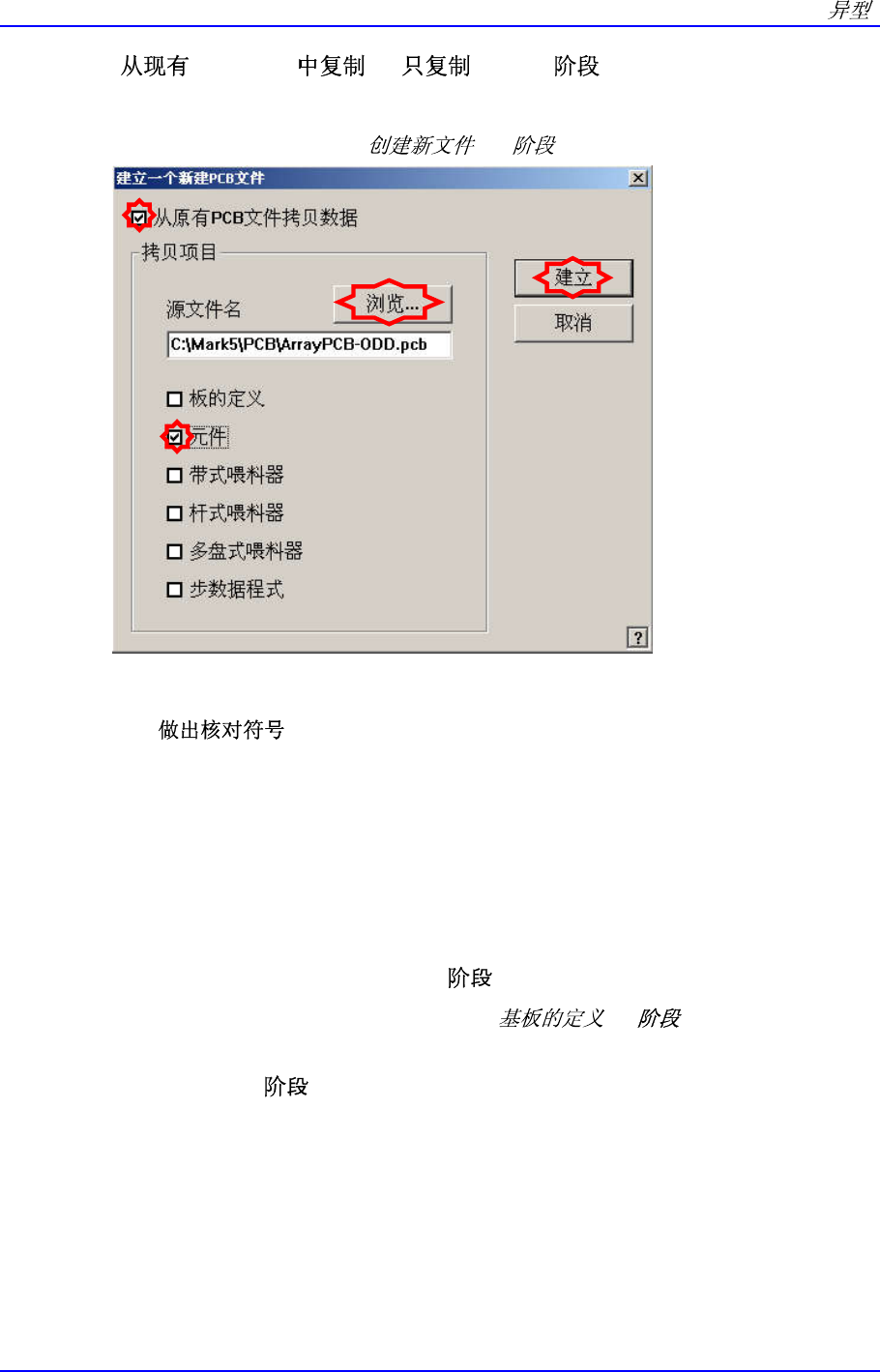

2.2 File( PCB File – Part)– 1 (STEP 1)
在 File 菜单选择 New，创建新文件。
详细事项请参照 “1.2 File ( ) – 1 (STEP 1)“项目。
核对(v)<从原有 PCB 文件拷贝数据> 核对框，激化<拷贝项目>领域后，点击<浏
览…>按钮指定所要复制的 Source File。另外，在这里只使用 Part 信息，只需在
Part (v)。
2.3 PCB Edit (1)
定义 Board 的名称、大小及贴装基准点等与 Board 有关的数据。
2.3.1 Board
2.3.1.1. Board Definition (基板的定义) - 2 (STEP 2)
详细事项请参照 “1.3.1.1 Board Definition ( ) – 2 (STEP 2)“项目。

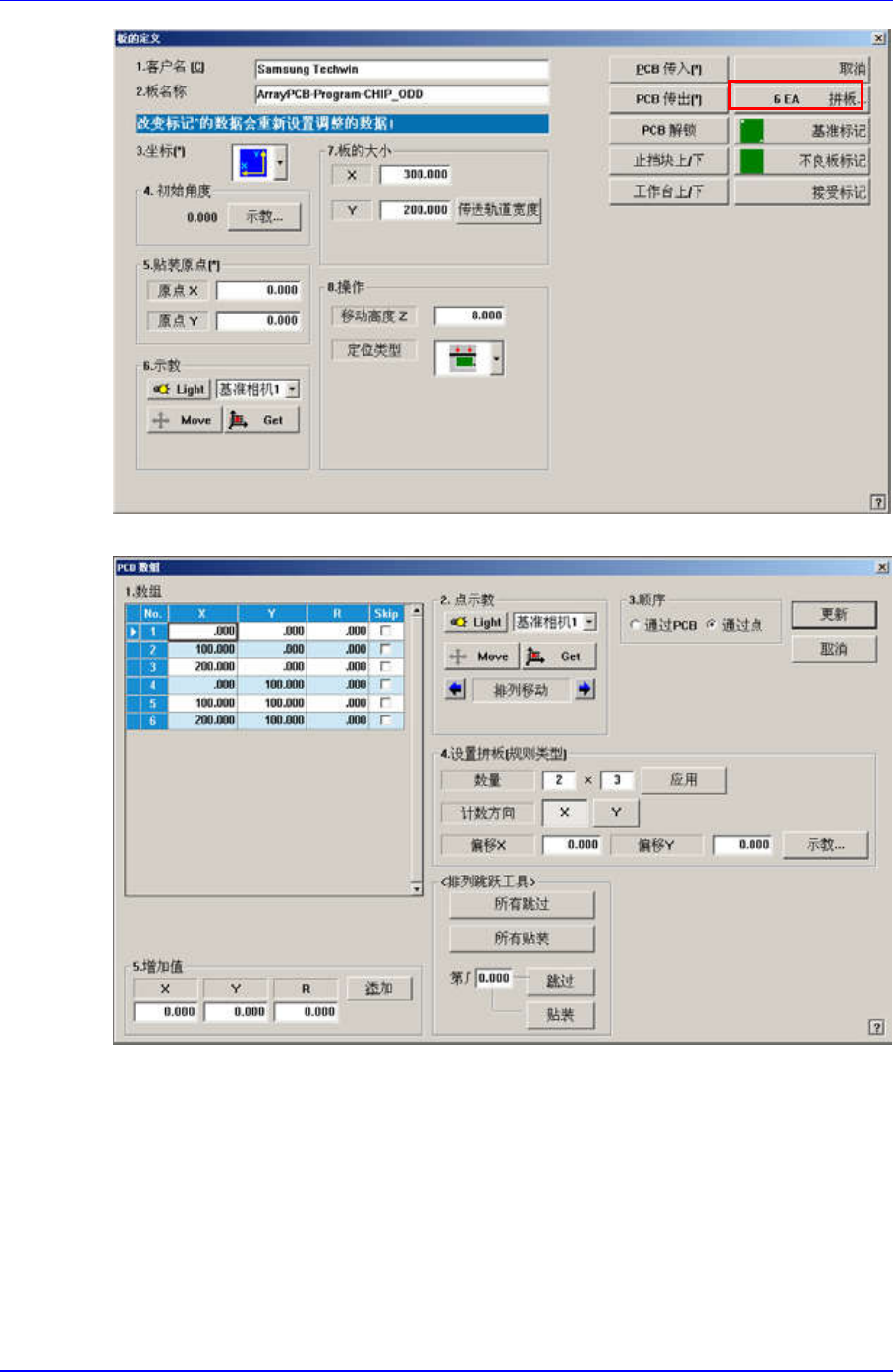

2.3.1.2. Array 设置 - 3 (STEP 3)
PCB 分为多片（排版-1 个以上）时，设定每一片 PCB 的原点和整板 PCB 的原点之
间的偏移量。
现在试着把同一基板以 X：3、Y：3 方式共排列 9 张的 PCB 加以登记。
Samsung Component Placer SM421 Programming Tutorial
按下此<拼板…>按钮时，显示以下对话框。
<4. 设置拼板(规则类型)> 领域
<数量> 编辑框
输入多片 PCB 的排列片数。 (X: 3, Y: 3)
2-4
