SM421 Programming Tutorial(Chi Ver1)-.pdf - 第84页
Samsung Component Pla cer SM421 Pr ogramming T utorial BGA 登记 单击位于屏幕左下角的 < 新建元件 …> 按钮。 输入 <1. 元件 名 > 。 ( RAMBUS_BGA ) 在 <3. 封装组 >Group 选择 BGA 2-26
Array Board Program (Chip, )
2-25

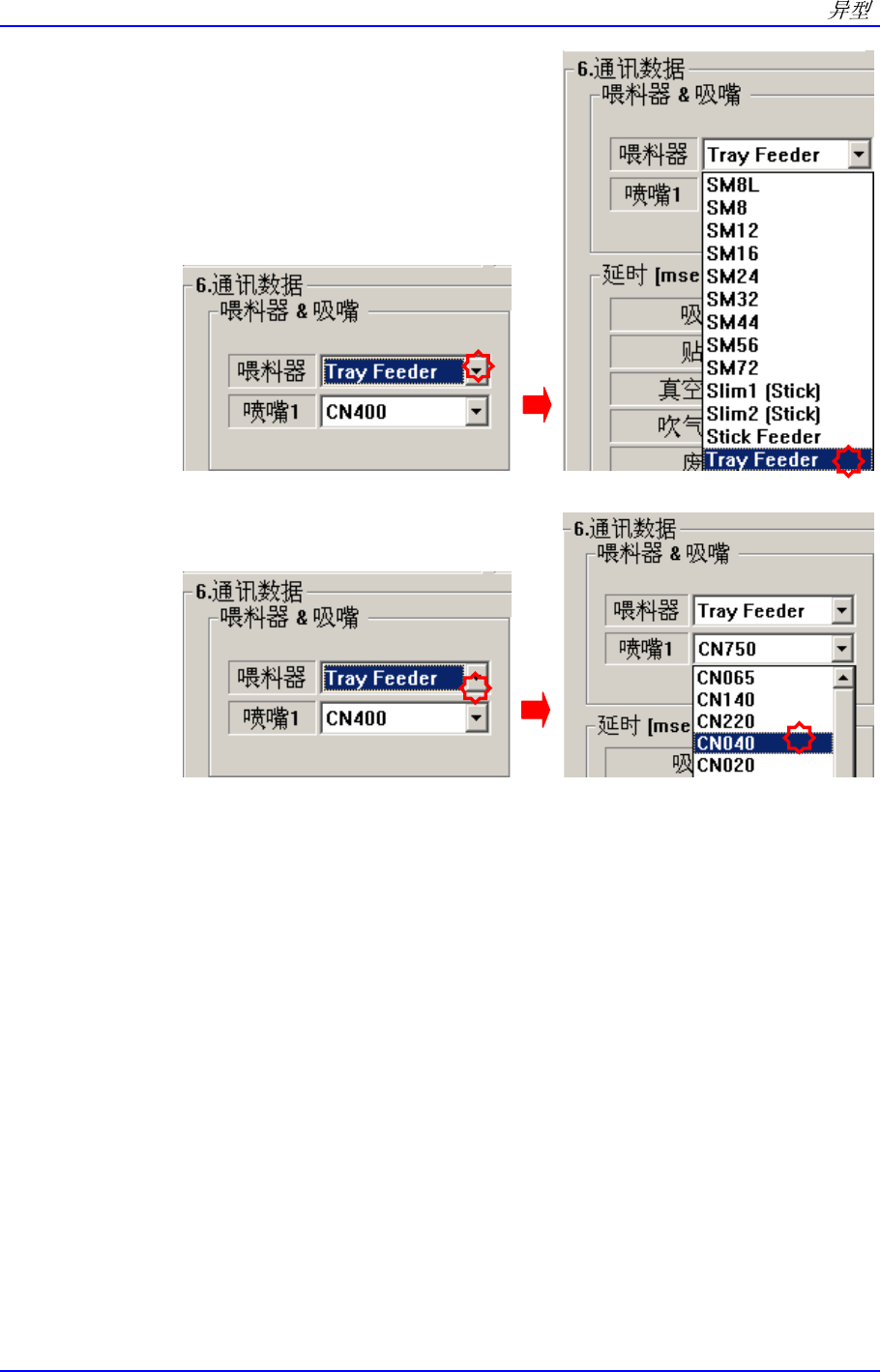

在<吸嘴 1> 组合框分别选择 CN220。
单击<注册>按钮，登记元件。
Samsung Component Placer SM421 Programming Tutorial
BGA 登记

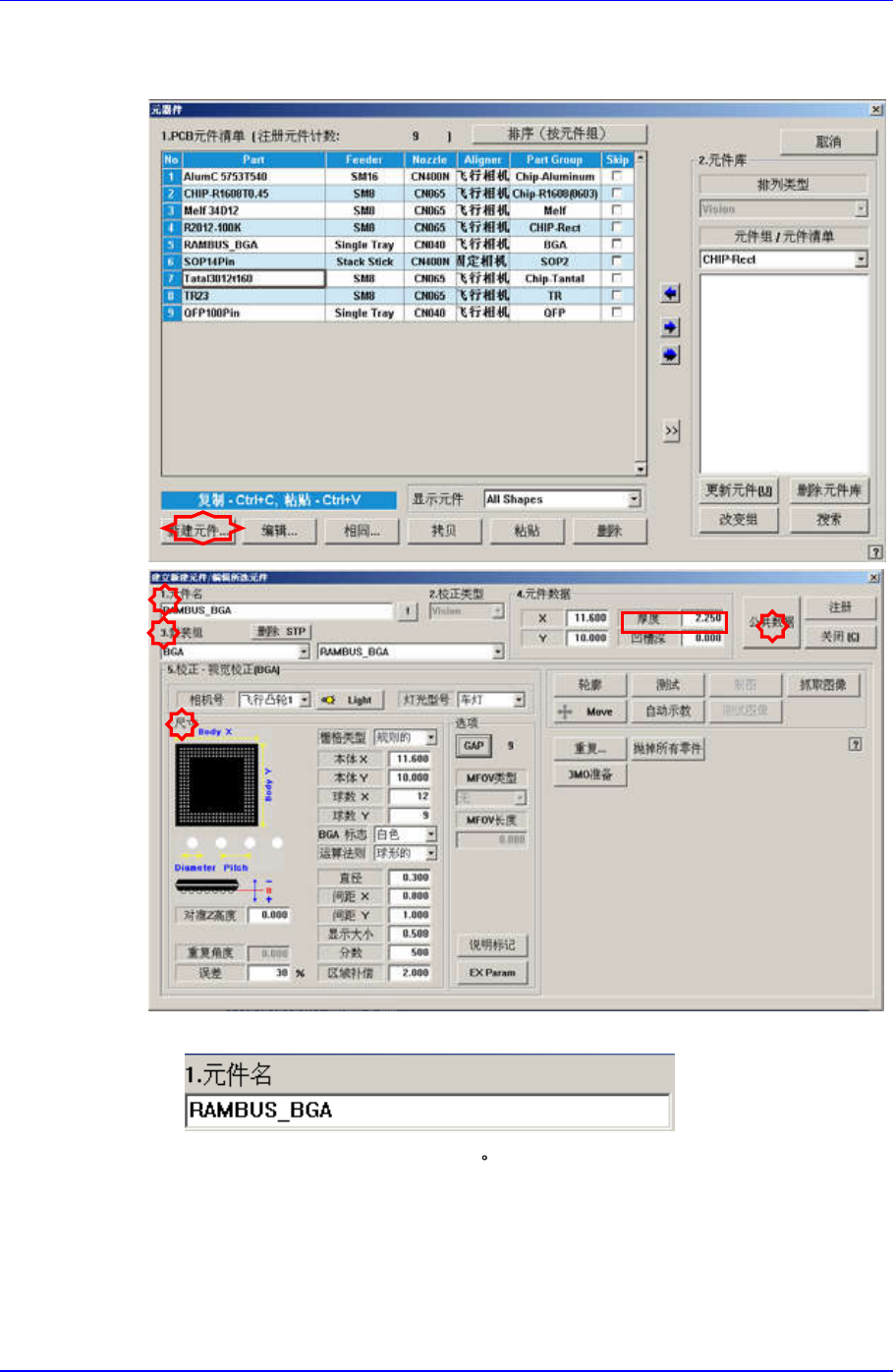

单击位于屏幕左下角的<新建元件…>按钮。
输入<1. 元件名>。 (RAMBUS_BGA)

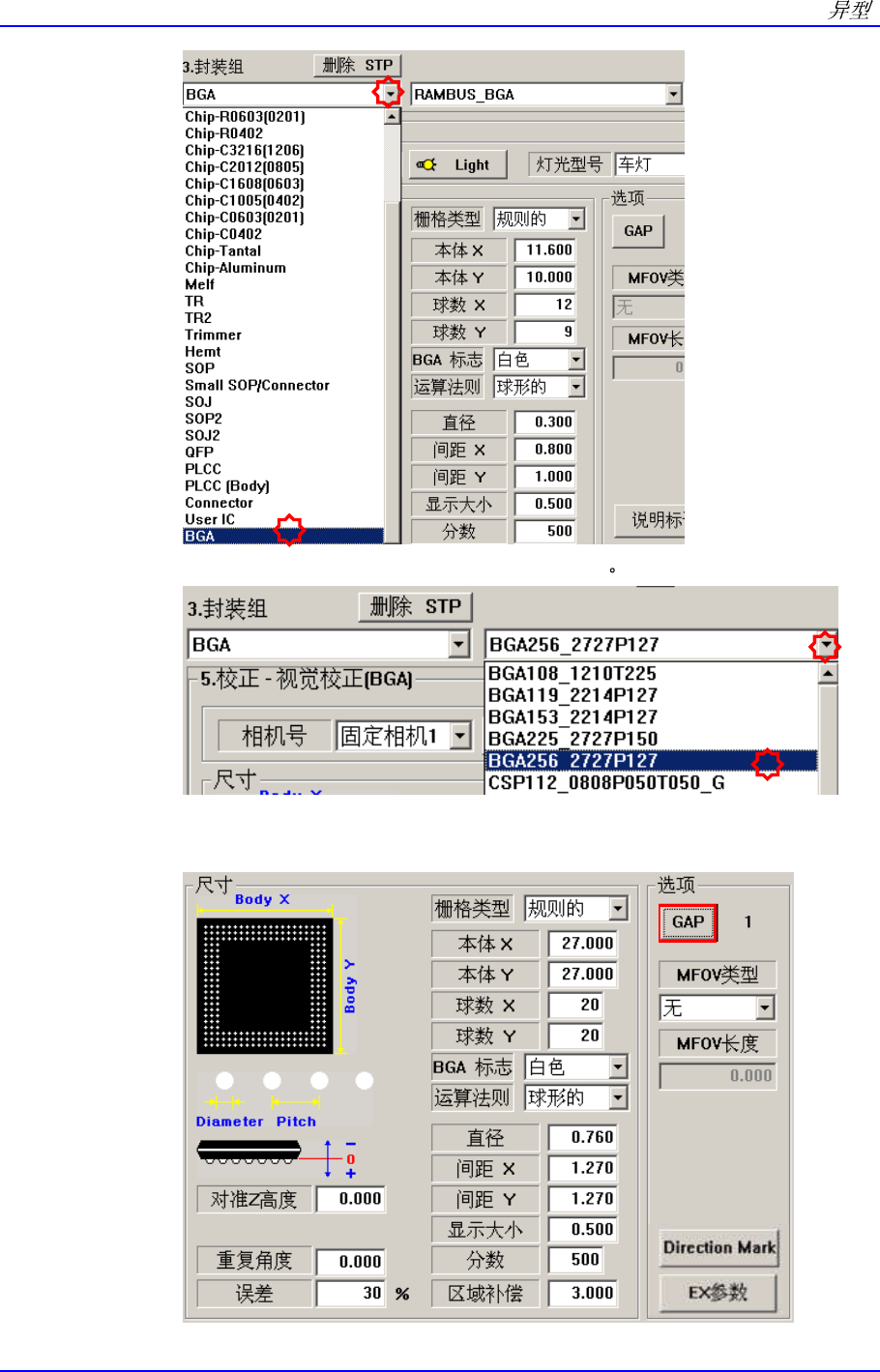

在<3. 封装组>Group 选择 BGA
2-26
Array Board Program (Chip, )
2-27
在<3. 封装组>Profile 选择 BGA256-2727P127
输入元件的大小。
参考元件供应商的元件相关规格表后，输入下列项目。
