Program(Chip )
1-1
第1章. 一般基板 Program(Chip 专用)
1.1 PCB Edit
利用一般基板进行 Chip Type 元件的贴装作业，可大分为 Board(基板)、Part(元件)
、Feeder(供应装置)及 Step(贴装顺序)等 4 阶段。
1.1.1 PCB Edit Overview (概要)
Board
Size (大小): : 100 X 100, 1EA
Fiducial Mark: 2 Points (2 点), Circle Type (圆形)
Part (标准元件)
使用 Library: Chip
新创建: Chip,Melf,Tr,A/C,Tantal
Feeder
Tape Feeder
使用 Optimizer
Step
12 Points Teaching (12 贴装点的示教)
选择 Part
使用 Optimizer
1.1.2 PCB Edit Procedure (作业顺序)
按照下列步骤进行。
1.1.2.1. File
New Create (生成新的基板程序)
1.1.2.2. PCB Edit
Board
 Customer Name / Board Name (Data 输入)
 Coordinate (坐标的设置)
 Board Size (基板大小的设置)
 Conveyor Width (轨道宽度的设置)
 Handling (基板固定方式的设置)
 PCB In (投入基板)
 Place Origin (示教贴装原点示教后设置)
Samsung Component Placer SM421 Programming Tutorial
 Fiducial Mark (基板移动标志的设置)
Part (工作元件的登记)
 使用元件数据库把工作元件登记到元件清单上。
 New Part (把新元件登记到元件数据库，并作为工作元件登记到元件清单上
。)
 Part Name & Group (选择元件的类型后登记元件名)
 Align Data & Common Data
Feeder (供应装置的登记)
 使用 Optimizer 进行登记配置
Step (贴装程序的设置)
 Reference (贴装基准点的设置)
 X, Y, Z, R Teaching (各贴装坐标的示教)
 Part
 Cycle 检验
 Save (Program 储存)
Optimizer
 Tape Feeder
 Nozzle
 Feeder Lame
 Parameter
1.1.2.3. PCB Edit
Feeder Setting
Test Pickup
Step 确认
1.1.2.4. Production (生产)
Finish
PCB Data Down Loading
Start
Production
1-2
Program(Chip )
1-3

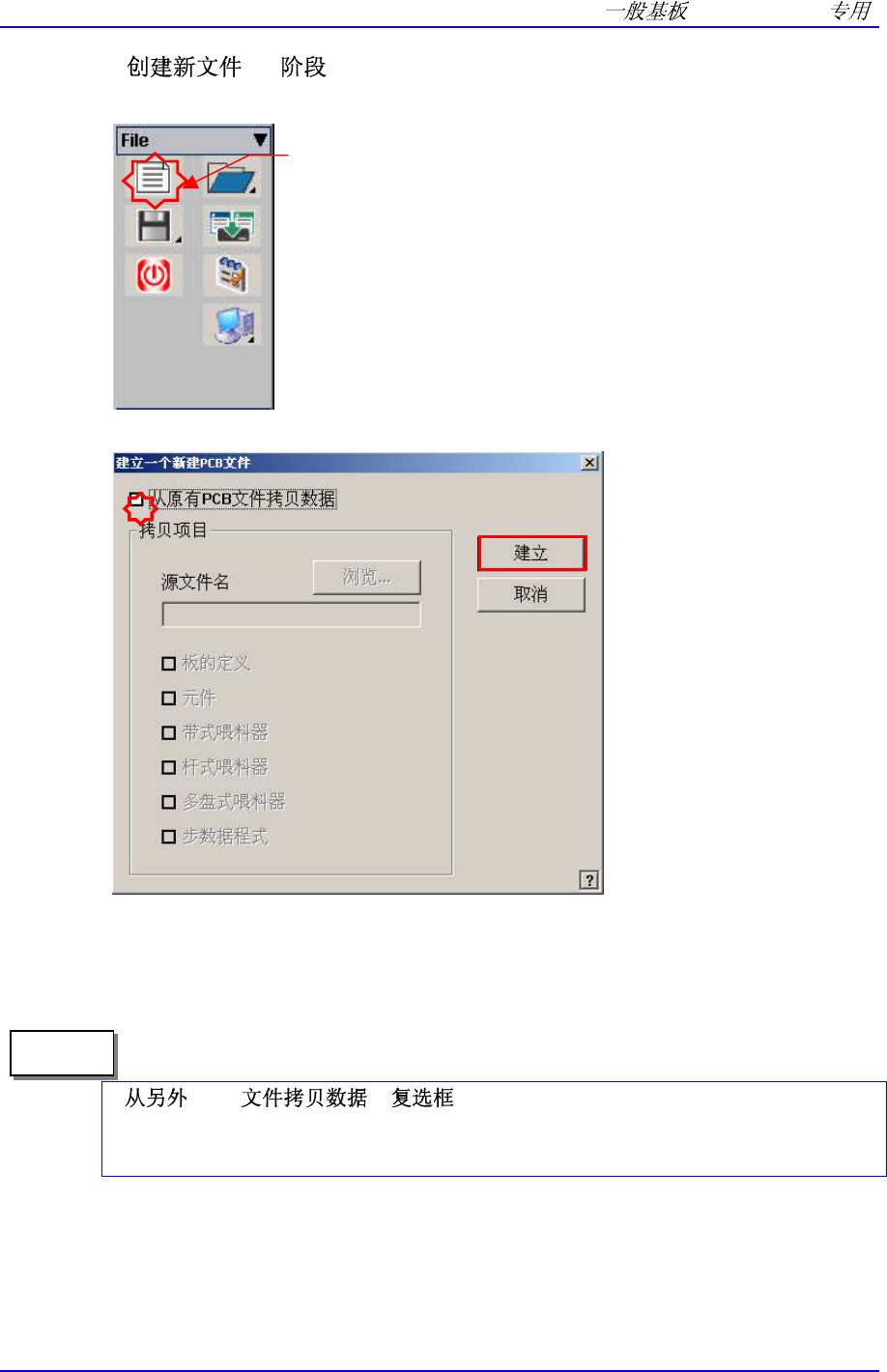

1.2 File ( ) – 1 (STEP 1)
为 了 创 建 新 基 板 程 序 ( P C B P r o g r a m ) 而 在 文 件 菜 单 选 择 ” 新 建 ” 子 菜 单 。
选择<新建>命令时显示如下的对话框。
新建
<建立> 按钮
创建新的 PCB 文件。如果没有指定拟复制的原文件，将把<拷贝项目>复选框
领域里的一切数据创建成默认文件。
备 注
< PCB >
从已有的文件拷贝特定的数据来建立新文件时选择此按钮。 如果不圈选该复选
框，将利用默认数据创建新文件。
