Pr ogram(Chip ) 1-13 上述画面显示的 Fiducial Mark 位 置表示执行 Scan T est 结果查出的、实 际 MMI 识别出的 Fiducail Mark 坐标和 设定的 Fiduc ial Mark 坐标之差。 要反映其差 值，请选择 ” 是 ” 按钮，否则选择 ” 否 ” 按钮。 1.3.2 Par t ( 工作元件登记 ) – 4 ( STEP 4 ) 登记工作元件。
Samsung Component Placer SM421 Programming Tutorial
<测试> 按钮
利用已设定的标记的数据检查标记。通过它可以确认设定值是否正确。成功地
结束检查后显示以下的信息框。
检查失败时，显示以下的信息框。
<扫描> 按钮
进行对已设定的基准标记的扫描测试。扫描测试利用已设定的基准标记的位置
和标记数据检查实际的标记。其结果如下。
1-12
Program(Chip )
1-13
上述画面显示的 Fiducial Mark 位置表示执行 Scan Test 结果查出的、实际 MMI
识别出的 Fiducail Mark 坐标和设定的 Fiducial Mark 坐标之差。 要反映其差
值，请选择”是”按钮，否则选择”否”按钮。
1.3.2 Part (工作元件登记) – 4 (STEP 4)
登记工作元件。
Samsung Component Placer SM421 Programming Tutorial

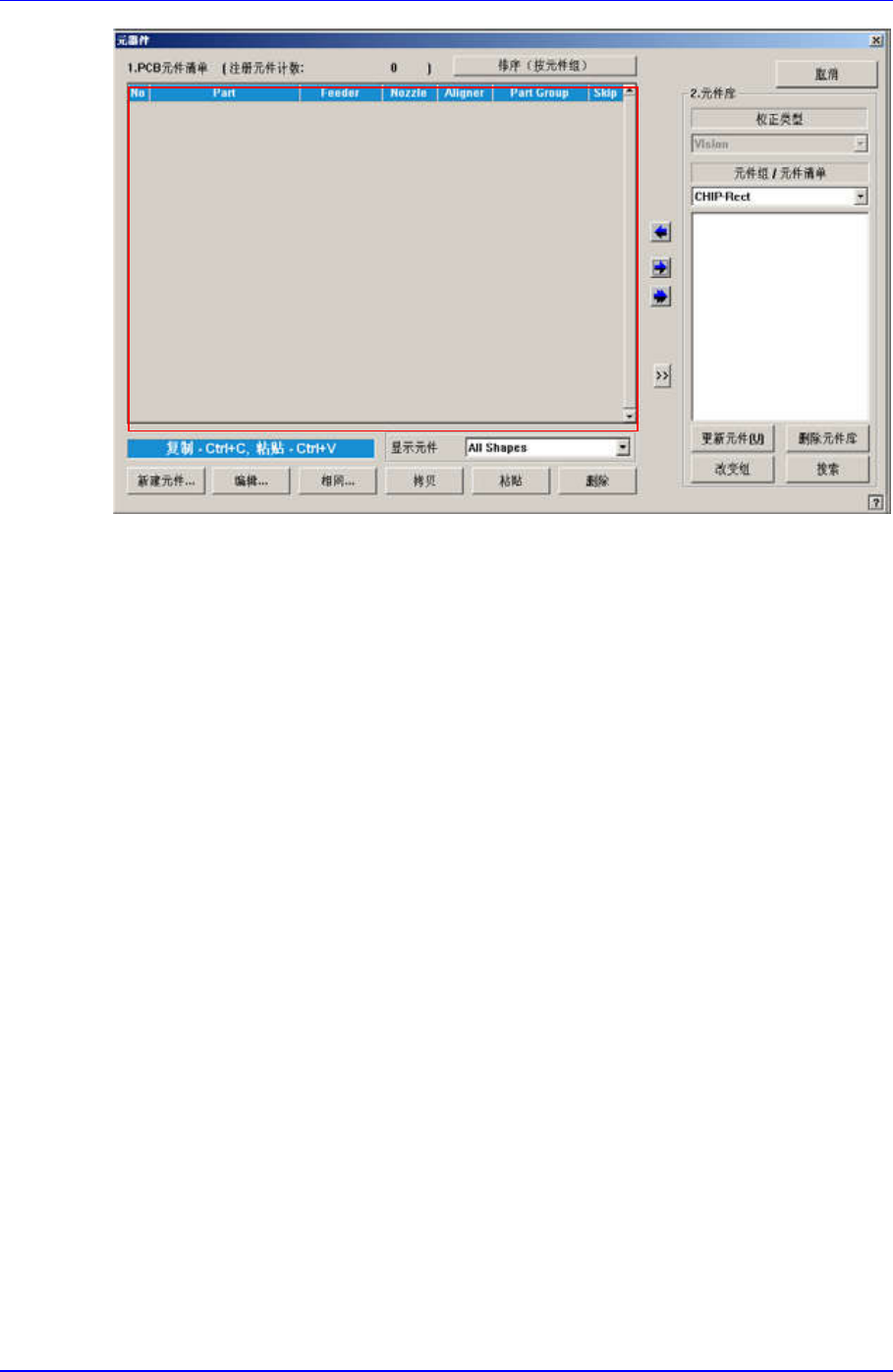

<1. PCB 元件清单> 领域
显示现在已经登记的部品清单。 在这里登记拟使用的元件。
<2. 元件库> 领域
显示由设备管理的 Local Part DB 的元件清单。储存了已登记元件的信息。首
先说明载入已登记元件后加以使用的方法。
1.3.2.1. 使用 Library 元件 (ChipR2012)
在 Part Group 选择需要的 Group。
在这里选择 Chip-R2012(0805)。(登记元件可能根据使用者元件库而不同。)
1-14
