ASC File SSA Format Import 第 3 章 . ASC Ⅱ Fi le 及 SSA Format 形式 的 Import 方法 3-1 3.1 (Procedure) 定义 Board 信息。 Board Size 、 Fiducial Mark 、 Clamp 方法、 Placement Origin 打开 Imp ort 文件。 文件格式： SSA Format ASC Ⅱ Format 有 未 登 记 的…
ASC File SSA Format Import
第3章. ASCⅡ File 及 SSA Format 形式
的 Import 方法
3-1

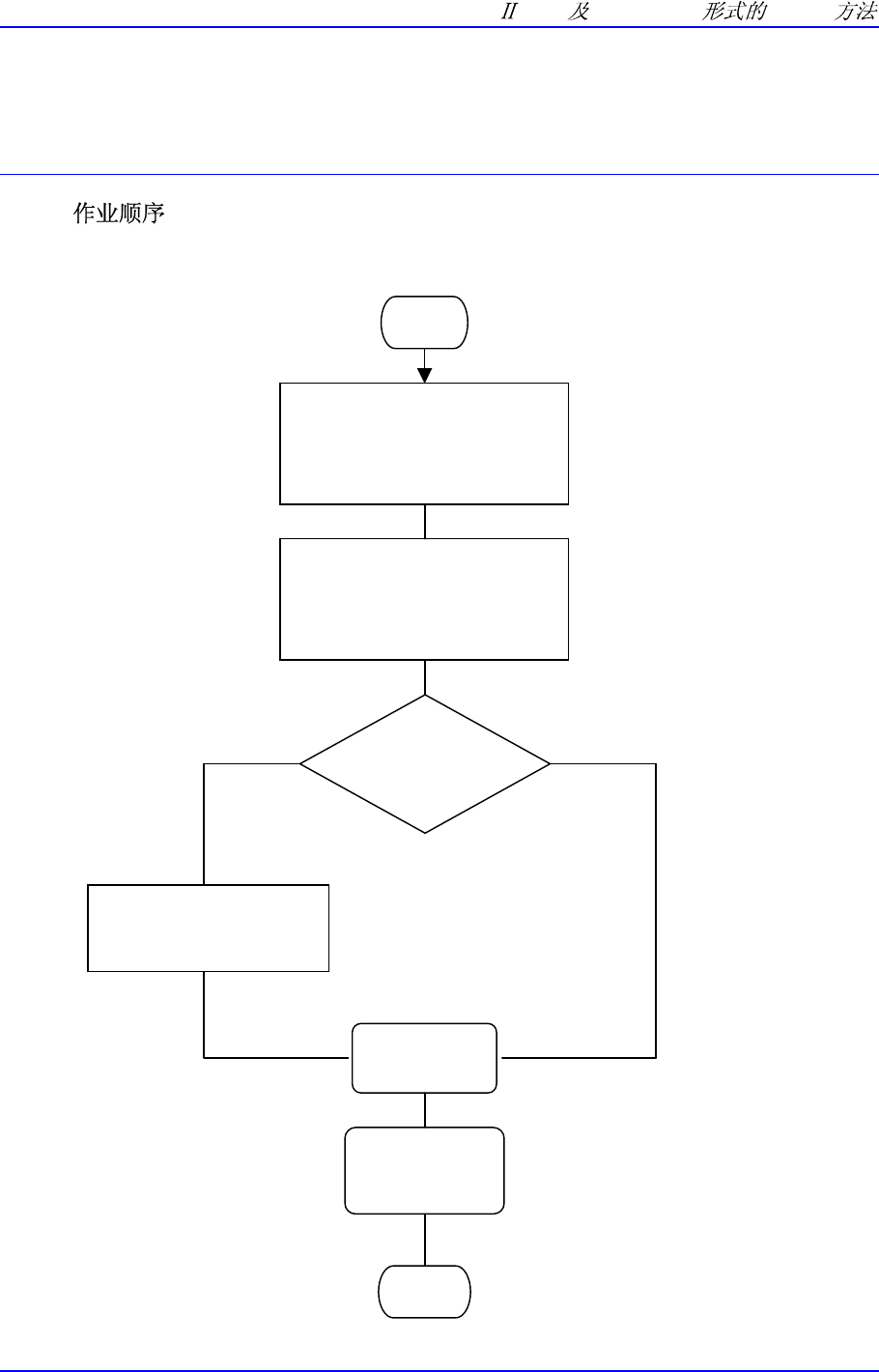

3.1 (Procedure)
定义 Board 信息。Board
Size、Fiducial Mark、Clamp
方法、Placement Origin
打开 Import 文件。
文件格式：SSA Format
ASCⅡ Format
有未登记的
元件。
将 Part 信息中没有登
记的元件加以登记。
Optimizer
开始
Downloading
作业
结 束
开 始
Samsung Component Placer SM421 Programming Tutorial
3.2 File ( PCB File – Part)– 1(STEP 1)
详细事项请参照 “1.2 File ( ) – 1 (STEP 1)“ 项目。
3.3 PCB Edit (1)
定义 Board 的名称、大小及贴装基准点等与 Board 有关的数据。
3.3.1 Board
3.3.1.1. Board Definition (基板的定义) - 2(STEP 2)
详细事项请参照到 “1.3.1.1 Board Definition ( ) – 2 (STEP 2)“ 项目
中 “<8. Handling> 领域”。

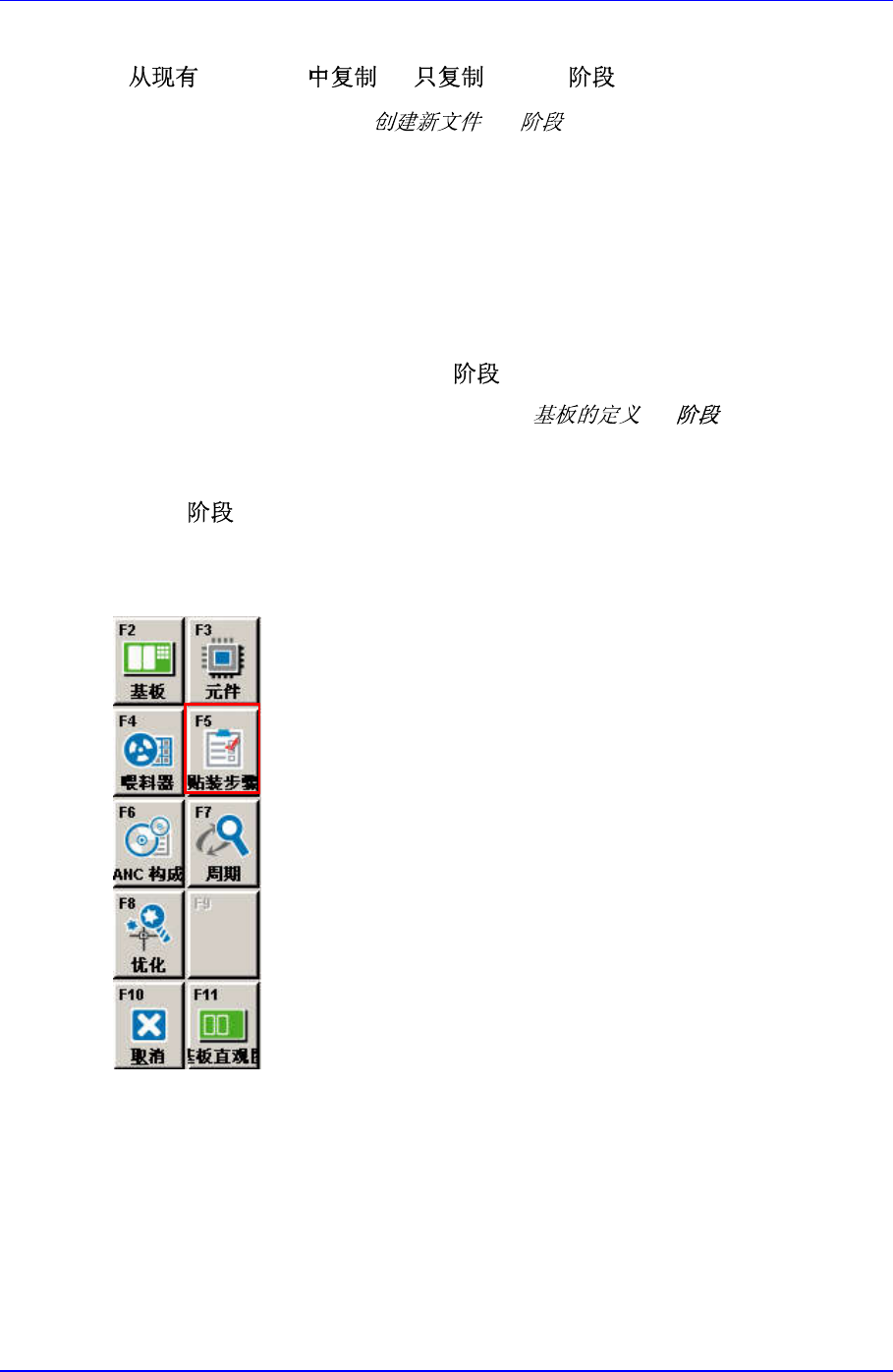

3.3.2 Step – 3(STEP 3)
3.3.2.1. Import 之前
在<步数据程>对话框单击<导入...>按钮。
3-2
