Pr ogram(Chip ) 1-35 1.4.2 T est Pick & 元件对齐 (Align) 试验 – 9 (STEP 9)  首先在 Head 上拾取 (Pickup ) 符合该元件的 Nozzle 。现在以贴装点 R1 为例说明。  用鼠标在 AN C 对话框选择 3 号孔。  在 < 装置 > 组合框选择 Head 1 。

Samsung Component Placer SM421 Programming Tutorial

 Pickup 领域：显示 Pickup 的执行条件。(6S= 6 个 Head 同时进行 Pickup 动

作)

 Cycle 领域：显示各项目的 Cycle 组成。

如果对 Optimizer 结果满意，则单击<Accept>键。

现在通过 Optimizer 生成了一个具有新扩展名的文件。

(GENERAL_PCB.OPT)

1.4 PCB Edit (2)

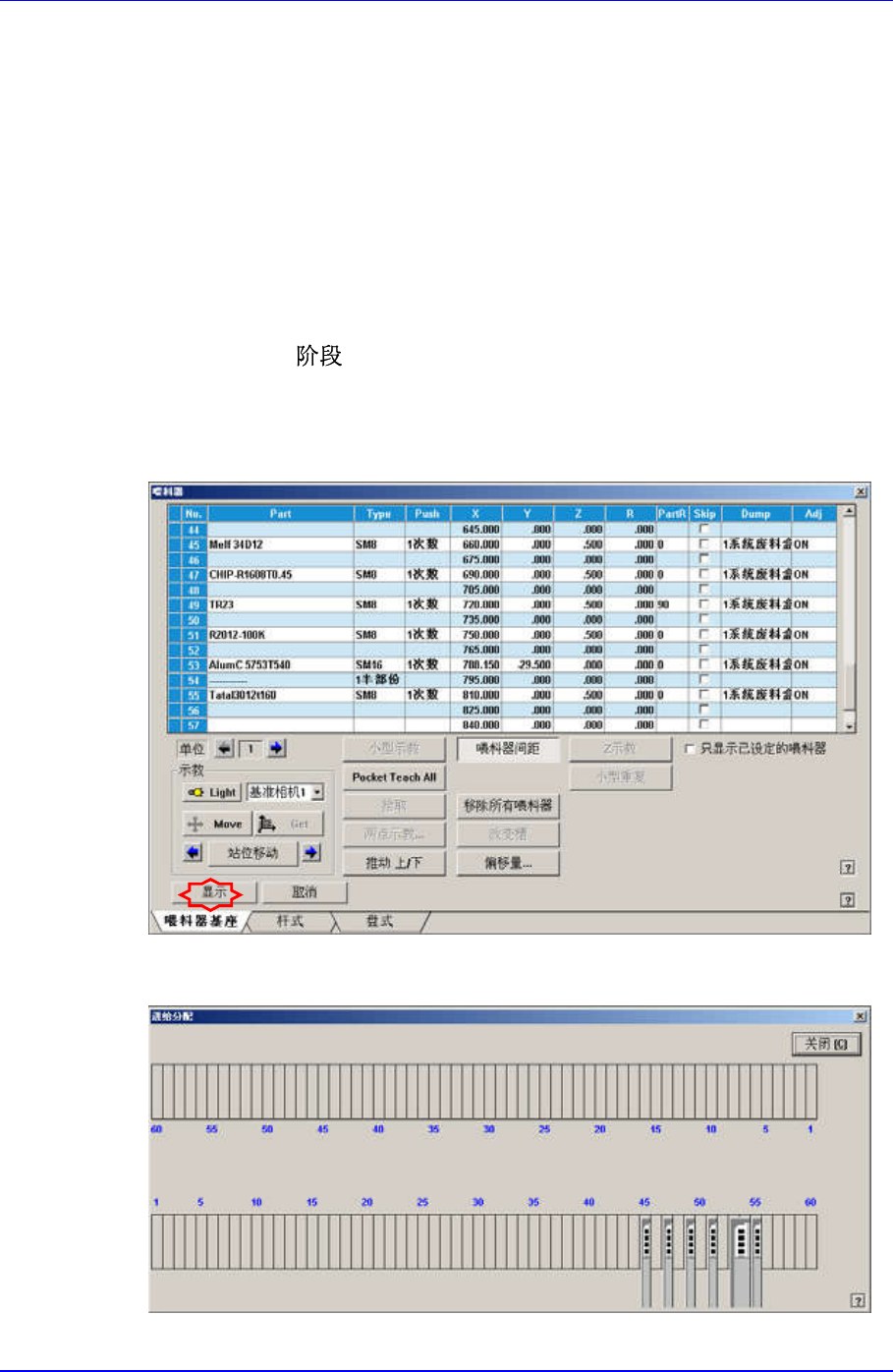

1.4.1 Feeder 的安装 – 8 (STEP 8)

根据通过 Optimizer 获得的 Feeder Data 安装喂料器。

因优化而来的供应装置配置如下图。如下列对话框的设置一样，把喂料器实际

安装到喂料器底座上。

单击上述”Feeders”对话框的<Display>键，将出现显示喂料器配置状态的”Feeder

allocation”对话框。

1-34

Program(Chip )

1-35

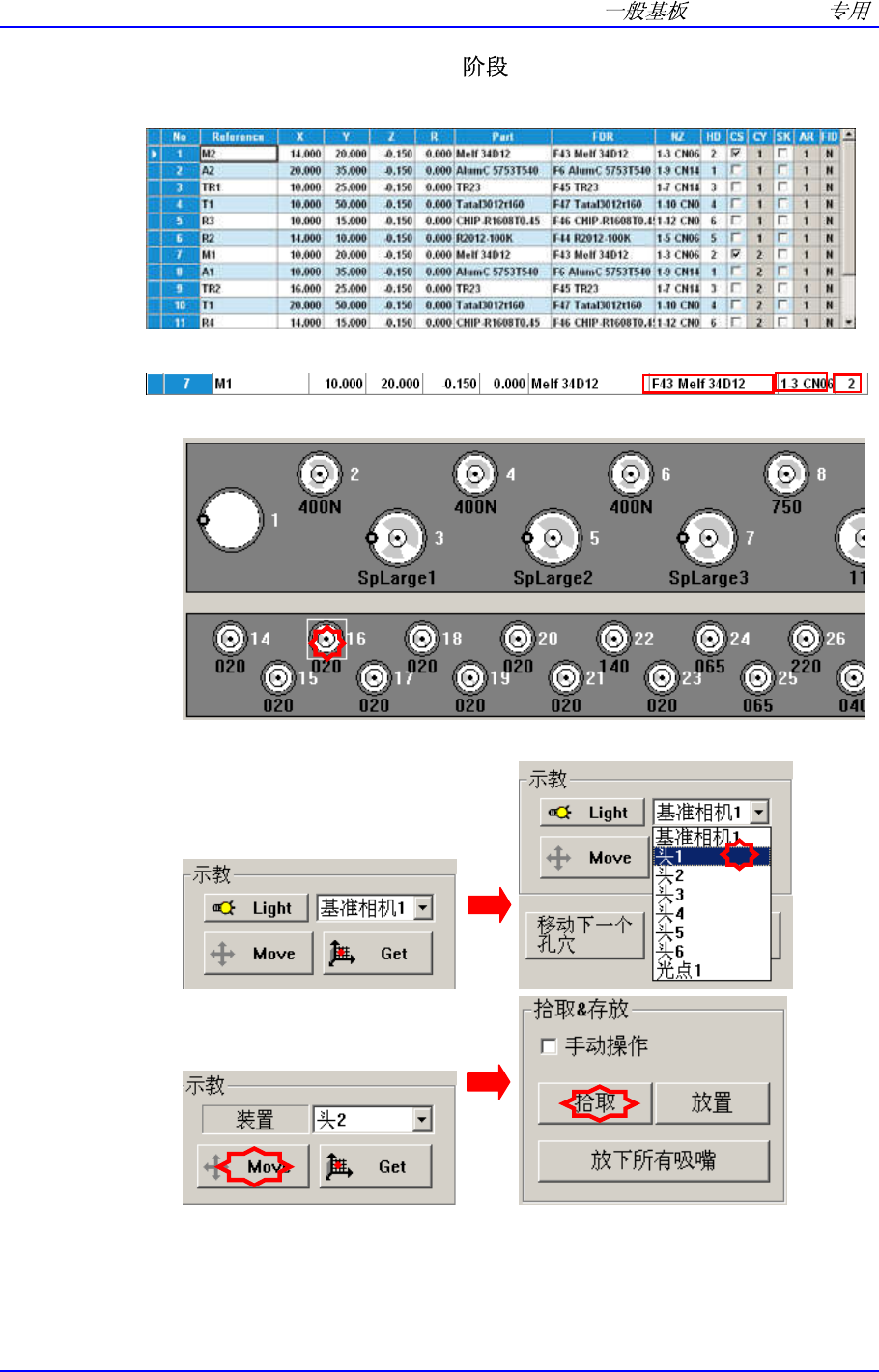

1.4.2 Test Pick &元件对齐(Align)试验 – 9 (STEP 9)

首先在 Head 上拾取(Pickup)符合该元件的 Nozzle。

现在以贴装点 R1 为例说明。

 用鼠标在 ANC 对话框选择 3 号孔。

 在<装置>组合框选择 Head 1。

Samsung Component Placer SM421 Programming Tutorial

上图显示了 Head1 号从 3 号孔安装了 CN065 吸嘴。

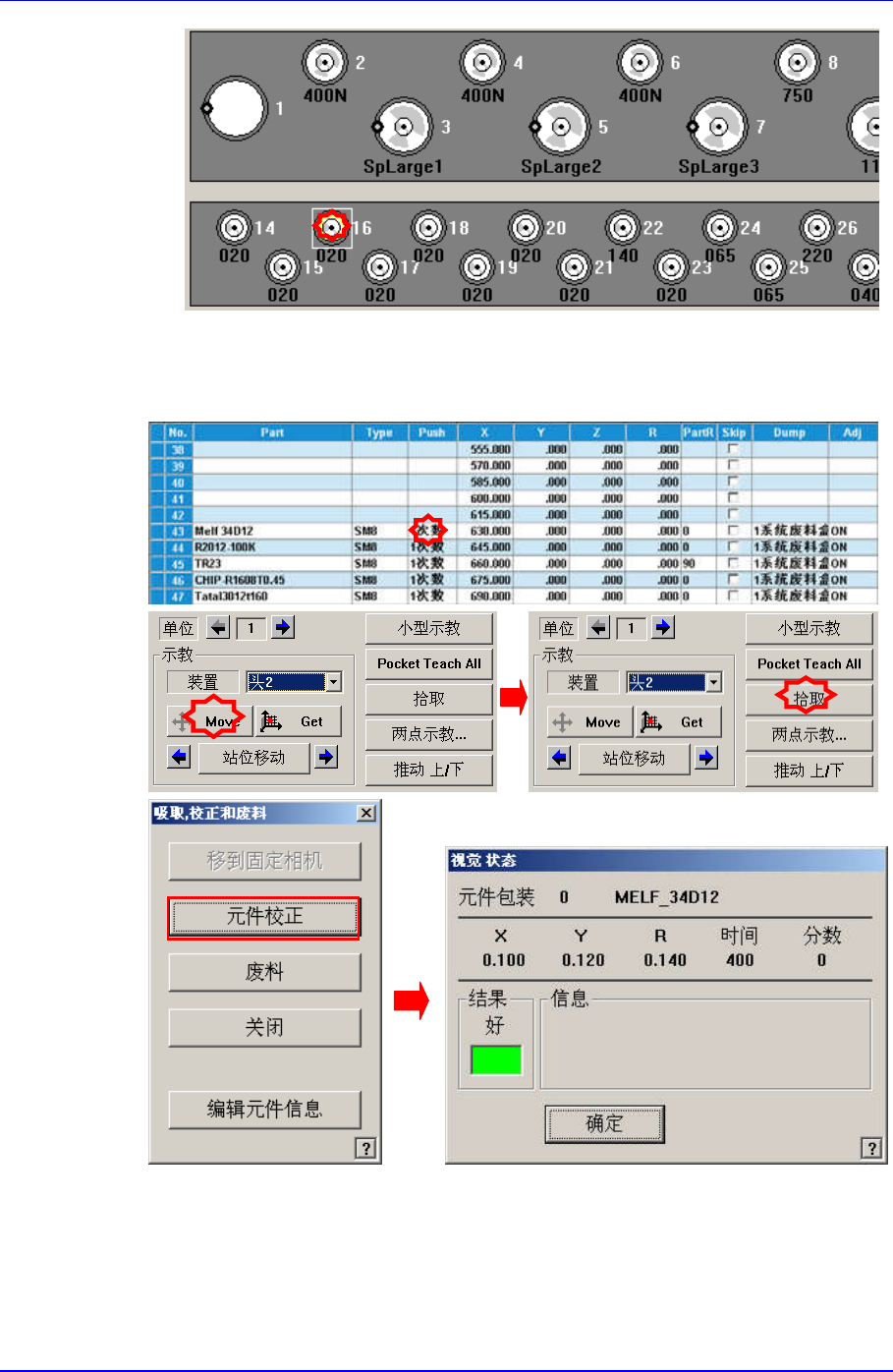

针对各元件进行 Test Pickup，检查 Align Data。

1-36
