Samsung Component Placer SM421 Programming Tutorial
上图显示了 Head1 号从 3 号孔安装了 CN065 吸嘴。
针对各元件进行 Test Pickup，检查 Align Data。
1-36
Program(Chip )
1-37

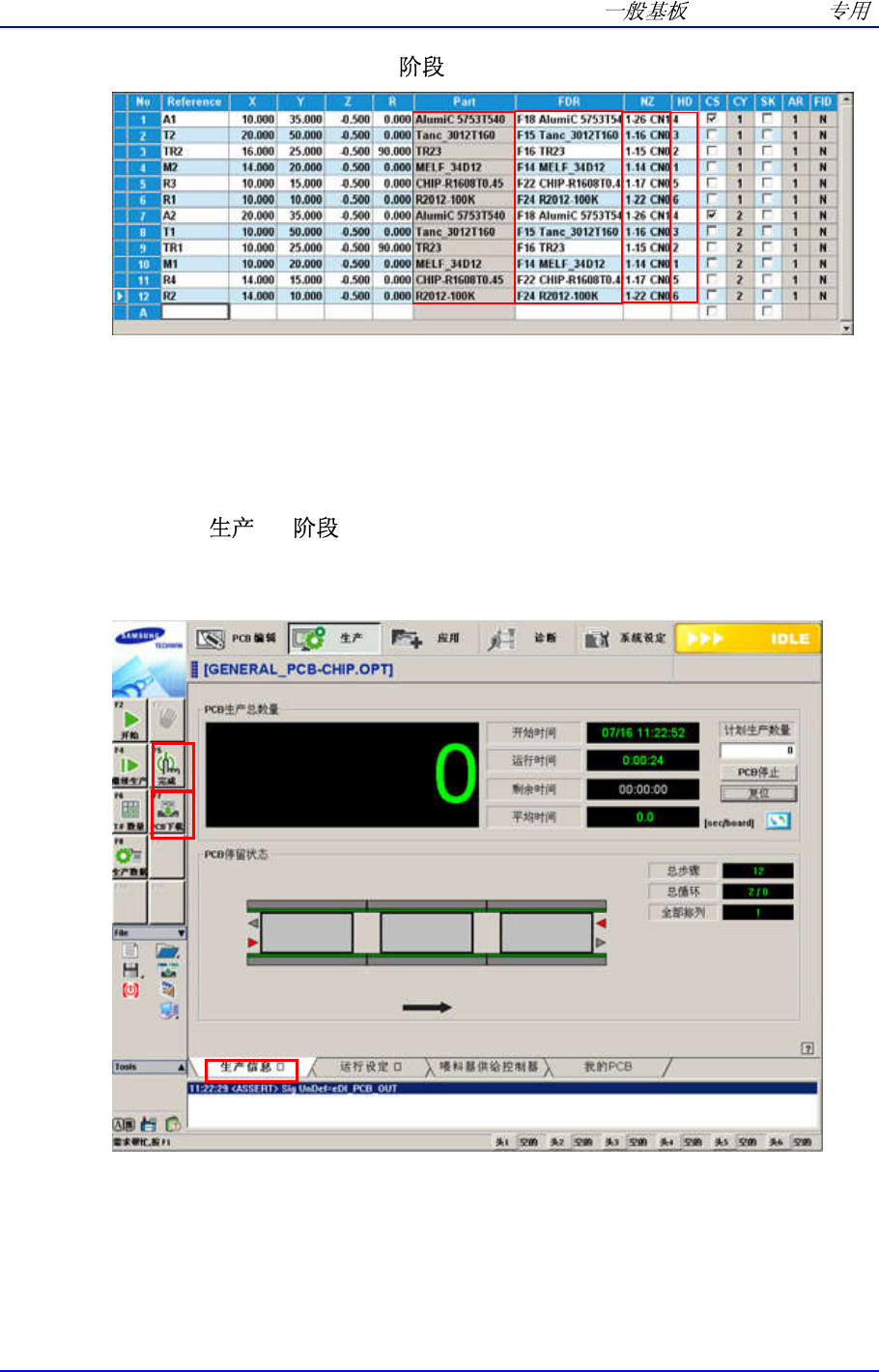

1.4.3 检查 Step Data(贴装信息) – 10 (STEP 10)
最后，检查 Step Program 的内容。
各贴装位置的元件/ Feeder / Nozzle
Cycle 区分(2 cycles)
1.5 Production ( ) – 11 (STEP 11)
现在下载(Downloading)前面已生成的 PCB File 后进行生产。单击屏幕上面的<产品
>按钮。
PCB Edit 完毕
单击’完成’子菜单，完成 PCB Edit。
PCB File Down Loading
单击’PCB 下载’子菜单，把完成作业的 PCB File 下载到设备。如果 PCB File D
ata 没有异常，将在屏幕下面显示”Download All OK.”。
Samsung Component Placer SM421 Programming Tutorial
在<产品控制其>对话框单击<详细 …>键，将出现更详细的屏幕。
Start (开始作业)
如上述，如果 Downloading 及其它 PCB DATA 没有异常，把资材及其它作业准
备好后单击<开始>，即可开始量产。
1-38
