Samsung Component Placer SM421 Programming Tutorial

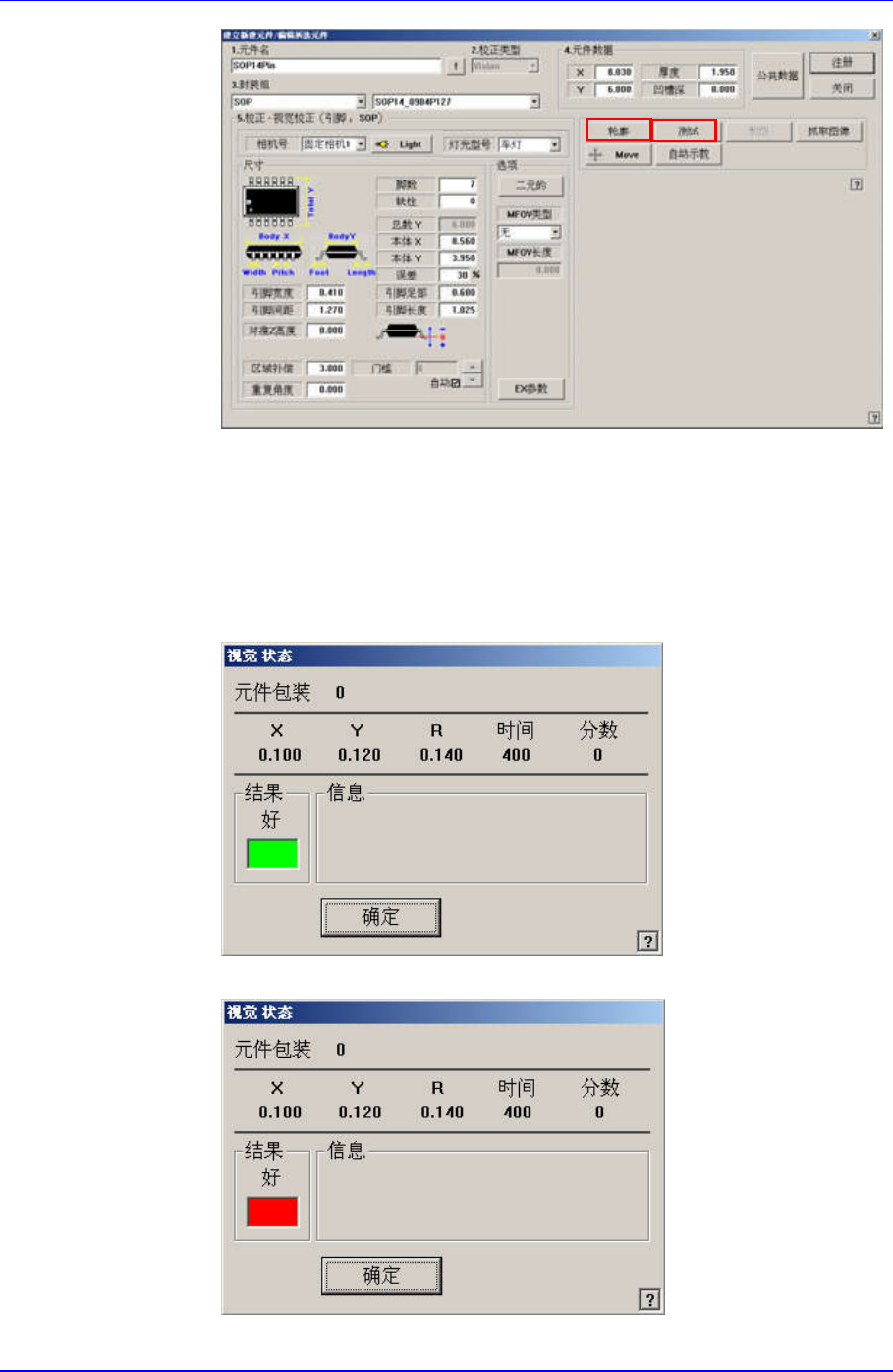

首先根据默认(Default)的元件 Align 数据来识别元件。
利用<轮廓>键检查实际图像与视觉图像是否一致。
如果图像不一致，应该一边修改元件的 Align 数据，一边利用<轮廓>键
检查实际图像与视觉图像是否一致。
当两个图像相同时，单击<Test>键后执行视觉识别试验。
成功地完成测试后显示如下的信息框。
测试失败时，显示以下的信息框。
2-14
Array Board Program (Chip, )
2-15

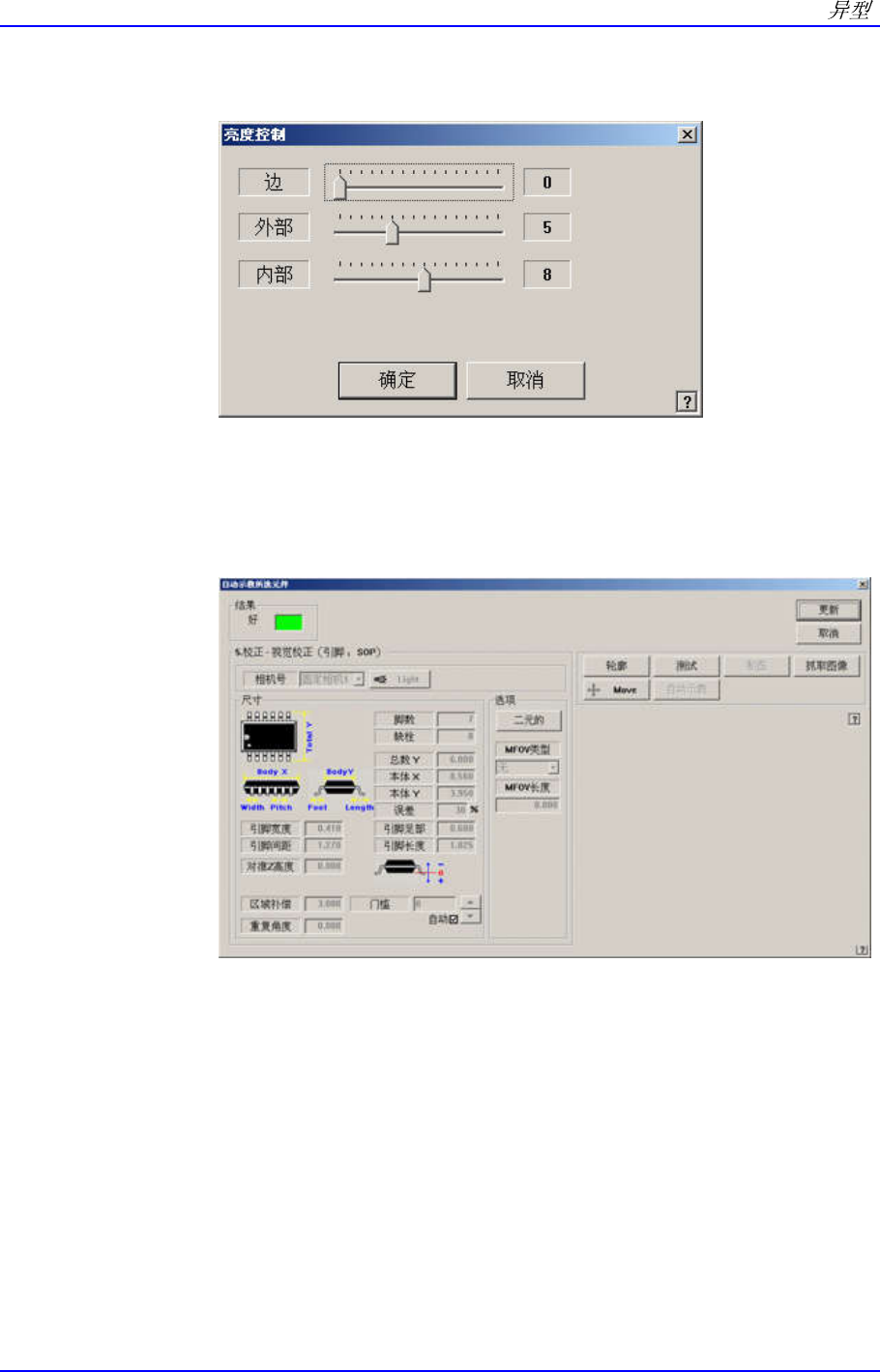

单击<亮度控制>按钮，开始设置照明。
调节照明值以便使元件的 body 与导线(lead)清晰可见。
<自动校正> 按钮
自动算出部品排列数据。 Auto Teach 成功后，将在<结果>领域显
示”Good”。自动校正只能对 SOP, QFP, PLCC 等部品进行。 单击
<Update>按钮，储存通过 Auto Teach 获得的元件 Align 数据，然后关闭
对话框。
选择实际适用的 Camera 后调节照明。
重新进行 Test。
单击<公共数据>按钮，输入 Common Data。
Samsung Component Placer SM421 Programming Tutorial
在<喂料器>组合框选择 Stick Feeder。
在<吸嘴 1>组合框分别选择 CN220。
2-16
