Pr ogram(Chip ) 1-19 在 <3. 封装组 > Grou p 选择 TR 。 在 <3. 封装组 > Profil e 选择 SOT23 。 输入元件的大小。 Align Data T otal X: 2.9 , Y : 2.4 Up Group 输入 Up Lead Number: 1 Foot W : 0.4 Foot L: 0.5 Lead P: 0.0 …
Samsung Component Placer SM421 Programming Tutorial

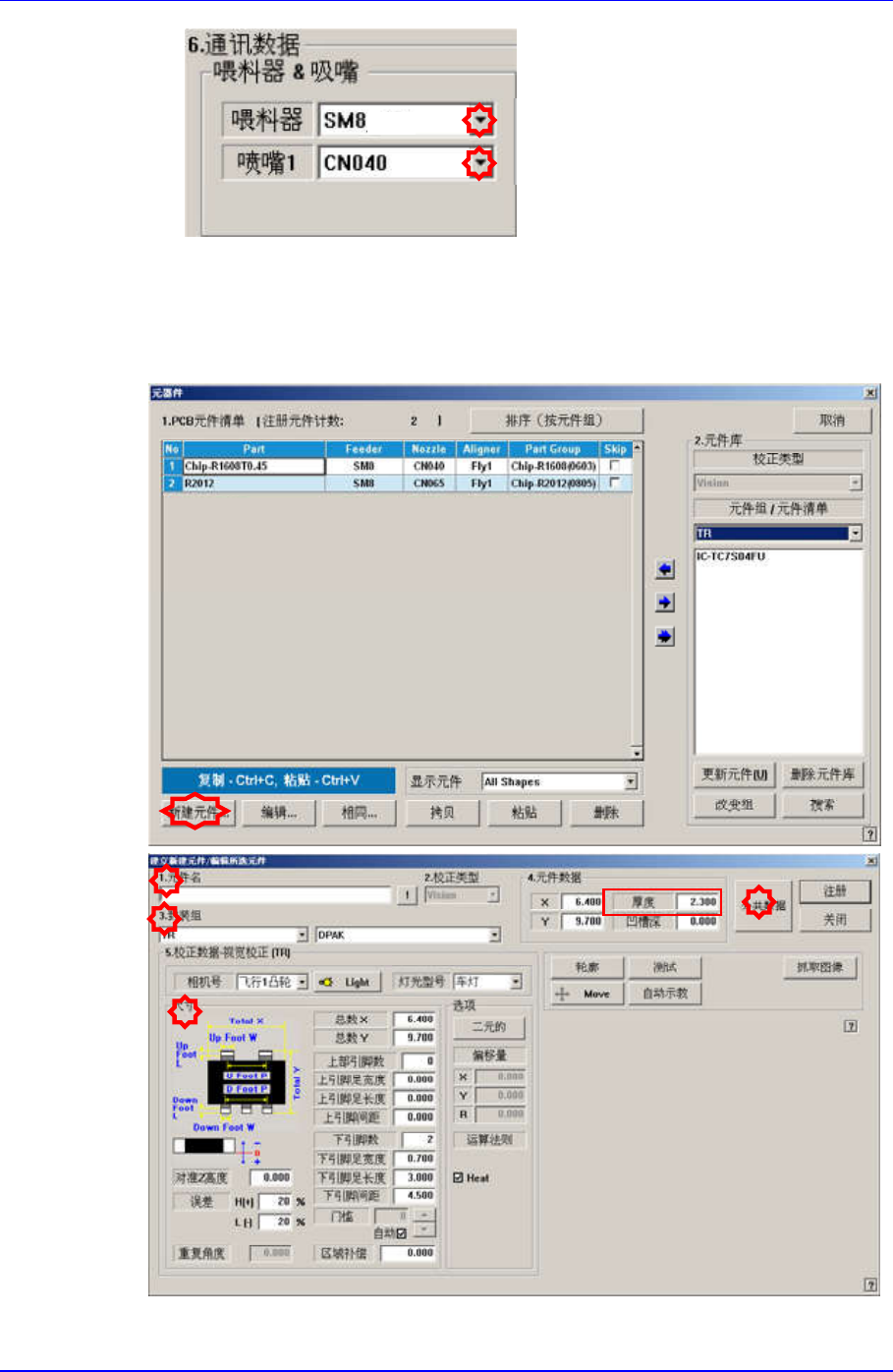

单击<注册>按钮，登记元件。
TR 的登记
单击位于屏幕左下角的<新建元件…>按钮。

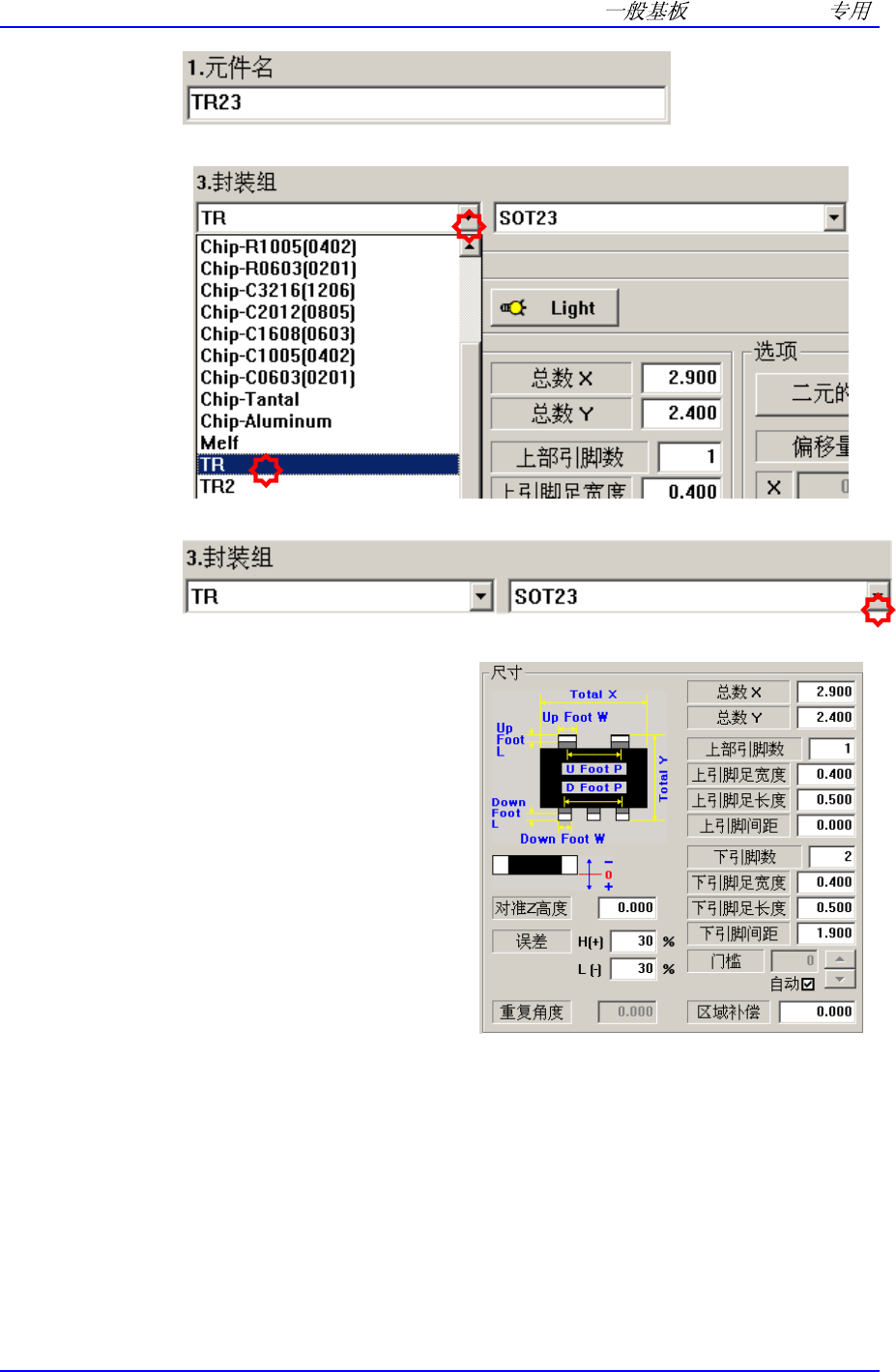

输入<1. 元件名>。 (TR23)
1-18
Program(Chip )
1-19
在<3. 封装组> Group 选择 TR。
在<3. 封装组> Profile 选择 SOT23。
输入元件的大小。
Align Data
Total X: 2.9, Y: 2.4
Up Group 输入
Up Lead Number: 1
Foot W: 0.4
Foot L: 0.5
Lead P: 0.0
Down Group 输入
Down Lead Number: 2
Foot W: 0.4
Foot L: 0.5
Lead P: 1.9
Part Data – 输入厚度。 (0.950)
单击<公共数据>按钮，输入 Common Data。
Samsung Component Placer SM421 Programming Tutorial
在<喂料器>组合框选择 SM8。
在<吸嘴 1>组合框分别选择 CN065。
单击<注册>按钮，登记元件。
1-20
