Samsung Component Placer SM421 Programming Tutorial
1.3 PCB Edit (1)
定义 Board 的名称、大小及贴装基准点等与 Board 有关的数据。
1.3.1 Board [F2]

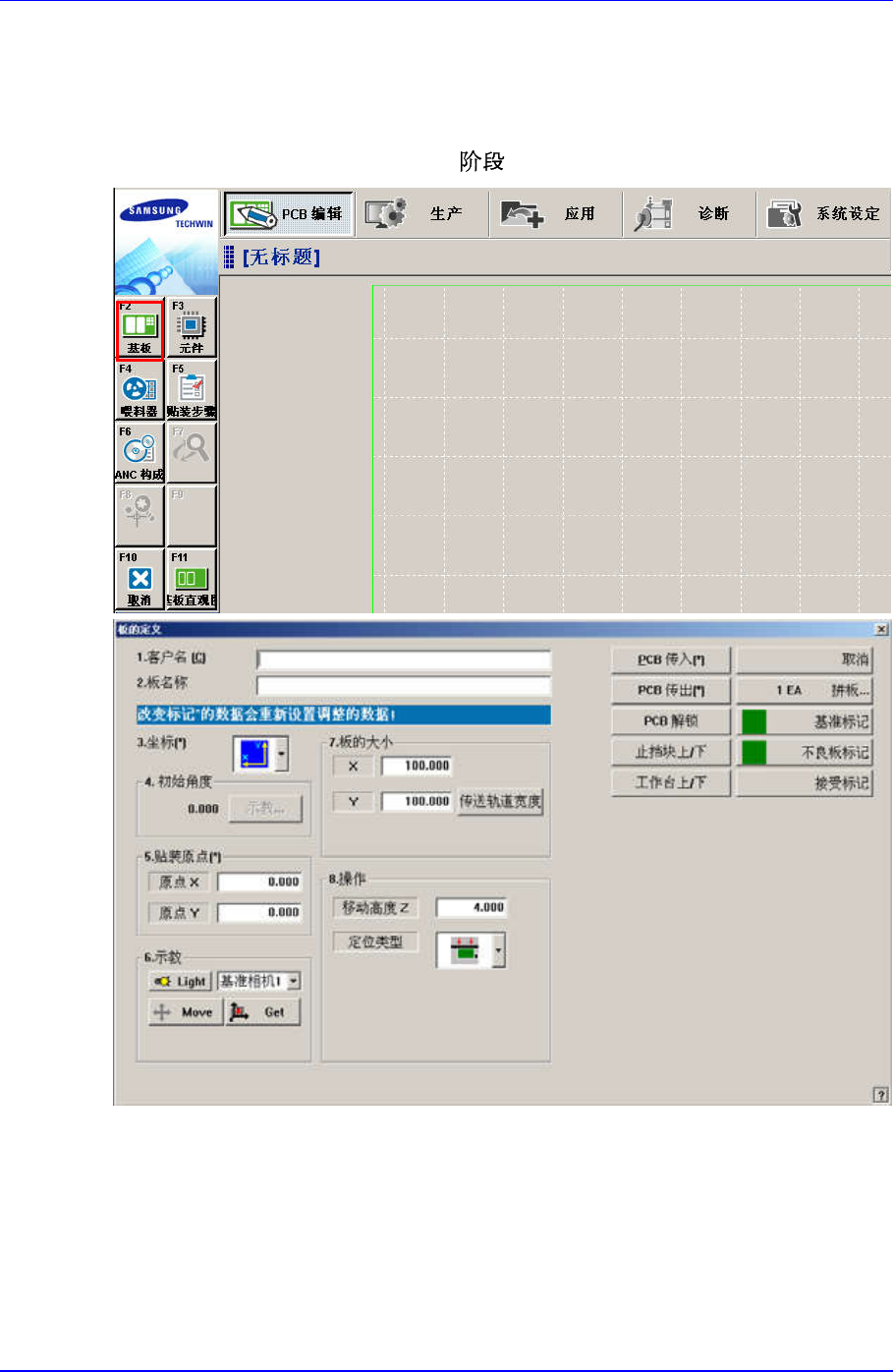

1.3.1.1. Board Definition (基板的定义) – 2 (STEP 2)
<1. 客户名> 编辑框
输入委托加工 PCB 的顾客的名称。最多可以输入 64 个文字。 以韩文或英文创
建客户名称。
<2. 板名称> 编辑框
输入 PCB 的名称。最多可以输入 64 个文字。 以韩文或英文创建 Board 名称。
<7. 板的大小> 领域
1-4
Program(Chip )
1-5
输入 Board 大小，用于作业区域与 Conveyor 宽度的调节作业上。利用量测仪器
以 mm 为单位测量基板的 X, Y 大小后输入。
<X> 编辑框
设定基板尺寸的 X 值。
<Y> 编辑框
设定基板尺寸的 Y 值。
<Z> 编辑框
设定基板尺寸的 Z（厚度）值。
单击<传送轨道宽度>键，使 Conveyor 宽度能适应基板。
<8. 操作> 领域
设定基板的作业必要的各项数据。
<定位类型> 组合框
选择能使 Board 固定在作业区域的方法。在这里选择 Edge Fixer。
Edge Fixer（边缘定位）: 利用安装在 传送装置的机构从侧面夹紧 PCB 的方
法来定位。
<移动高度 Z> 编辑框
选择部件后，设置基板机板的顶面以”0”为基准头部移动多少高度。 基本值
为 4 mm。但是贴装的部件高度大于 4 mm，相应部件贴装到基板机板的高
度输入成 4mm 单位。此值越大，工作时间就越长，请设置最佳值。
<PCB 传入> 按钮
单击该键，即可投入 Board。
<5. 贴装原点> 领域
设定 PCB 的安装原点。 此原点定义为从 System 的 PCB Origin 到基板贴装原
点之间的距离。以设置的坐标为基准设置进行作业的基板的基准点。
一般定为与Stopper距离较近的模式。
备 注
Samsung Component Placer SM421 Programming Tutorial
<Array 板时很难适用> <Array 板时容易适用>

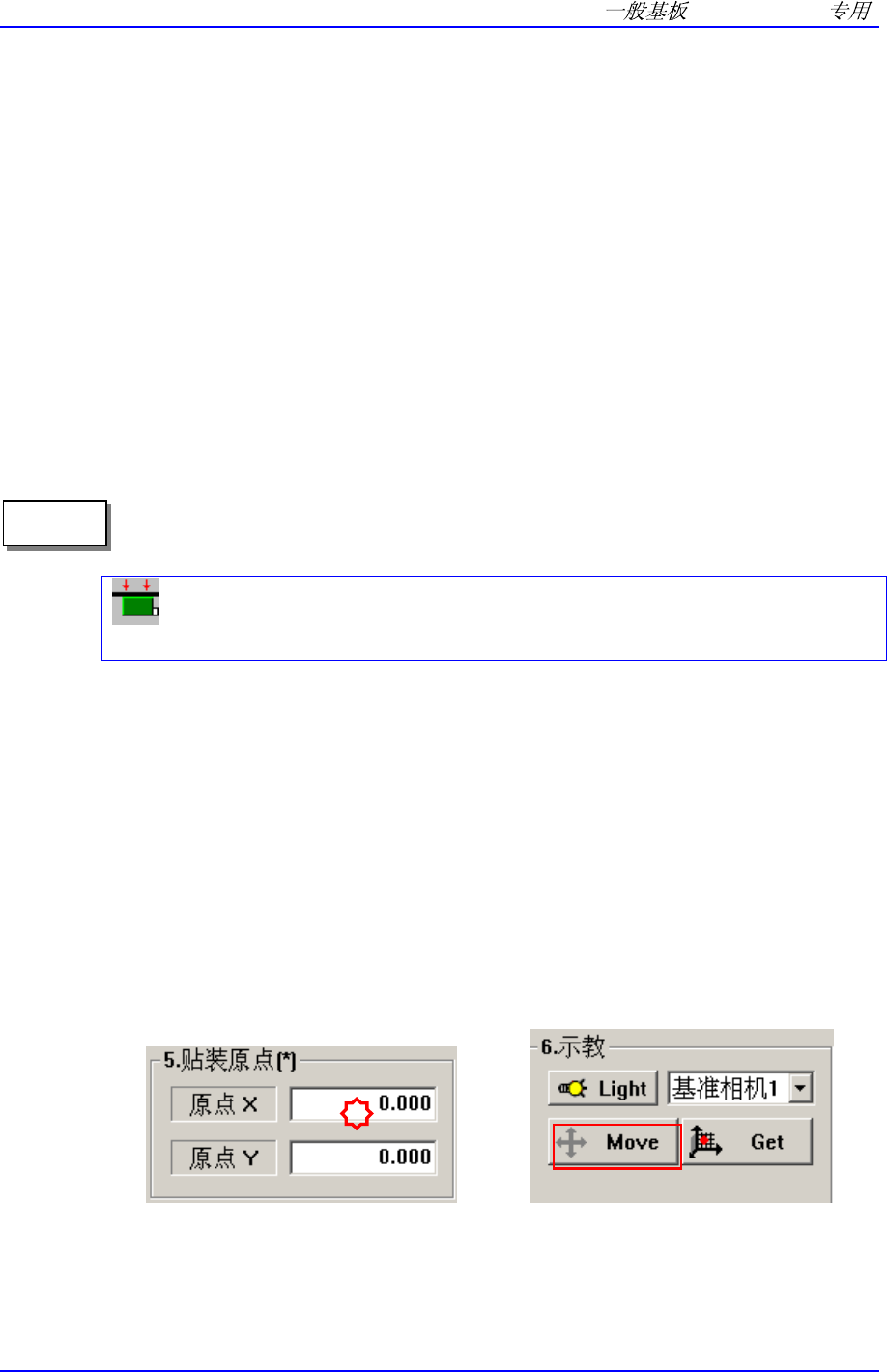

<原点 X> 编辑框
设定基板的安装原点的 X 坐标。
<原点 Y> 编辑框
设定基板的安装原点的 Y 坐标。
备 注
在<原点 X>或<原点 Y>单击光标，再单击<8. 示教>领域的”移动”或”得到”按钮
时，可以用所选择的装置示教安装原点。
1-6
