Samsung Component Pla cer SM421 Pr ogramming T utorial 1.3.2.2. 新元件的登 记 ( 登 记 新元件后作 业时 ) Chip (Resistor 160 8,0.45t, 8mm,CN040, CN065) 登记 单击位于屏幕左下角的 < 新建元件 …> 按钮。 输入 <1. 元件 名 > 。 ( 请输入 Chip-R1608T0.45) …
Program(Chip )
1-15

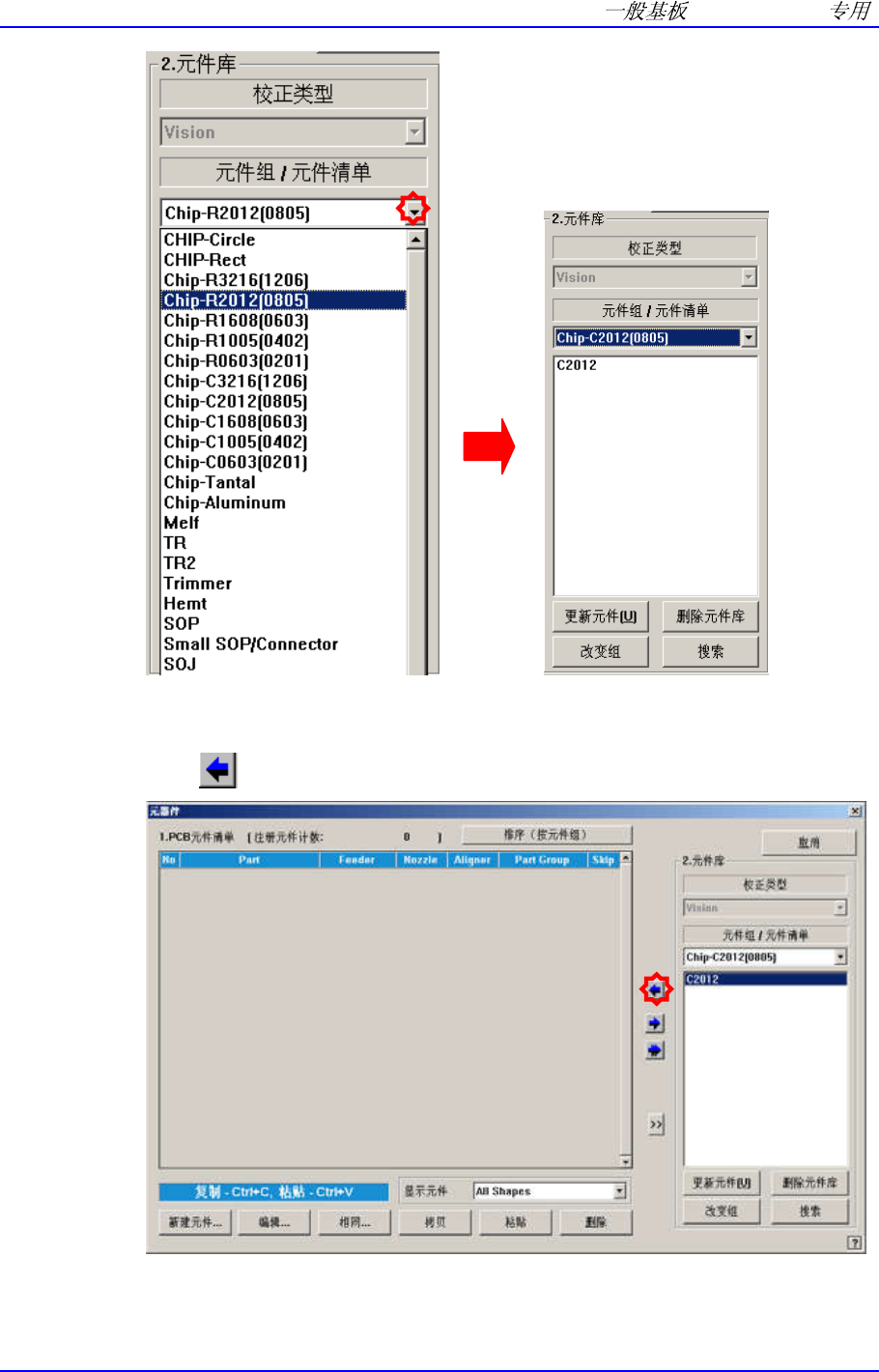

在 Group 选择需要的 Part。
在这里选择 Chip-R2012。
单击 键，把元件信息复制到<1. PCB 元件清单>领域。
Samsung Component Placer SM421 Programming Tutorial
1.3.2.2. 新元件的登记(登记新元件后作业时)
Chip (Resistor 1608,0.45t, 8mm,CN040, CN065) 登记

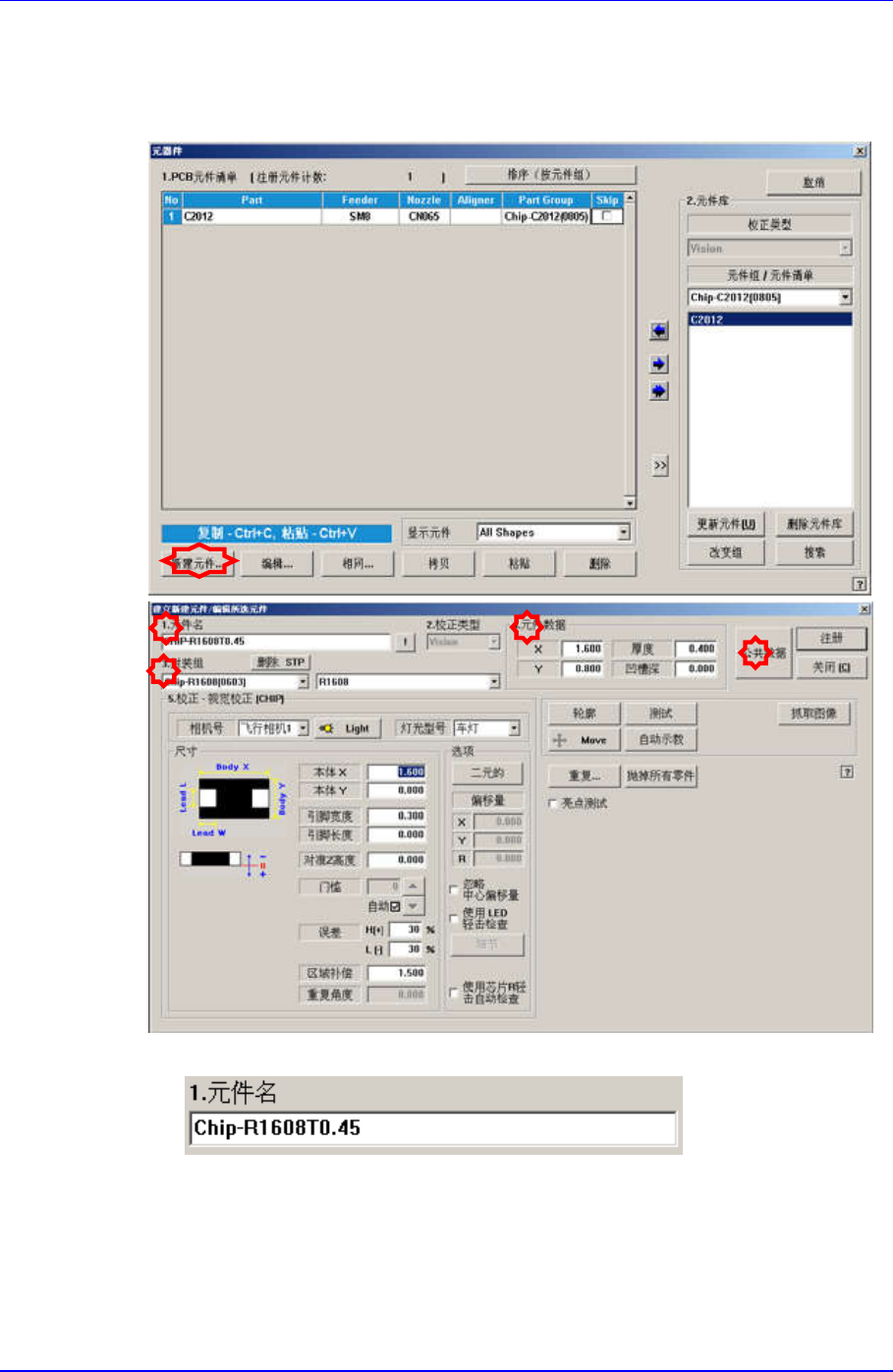

单击位于屏幕左下角的<新建元件…>按钮。
输入<1. 元件名>。(请输入 Chip-R1608T0.45)

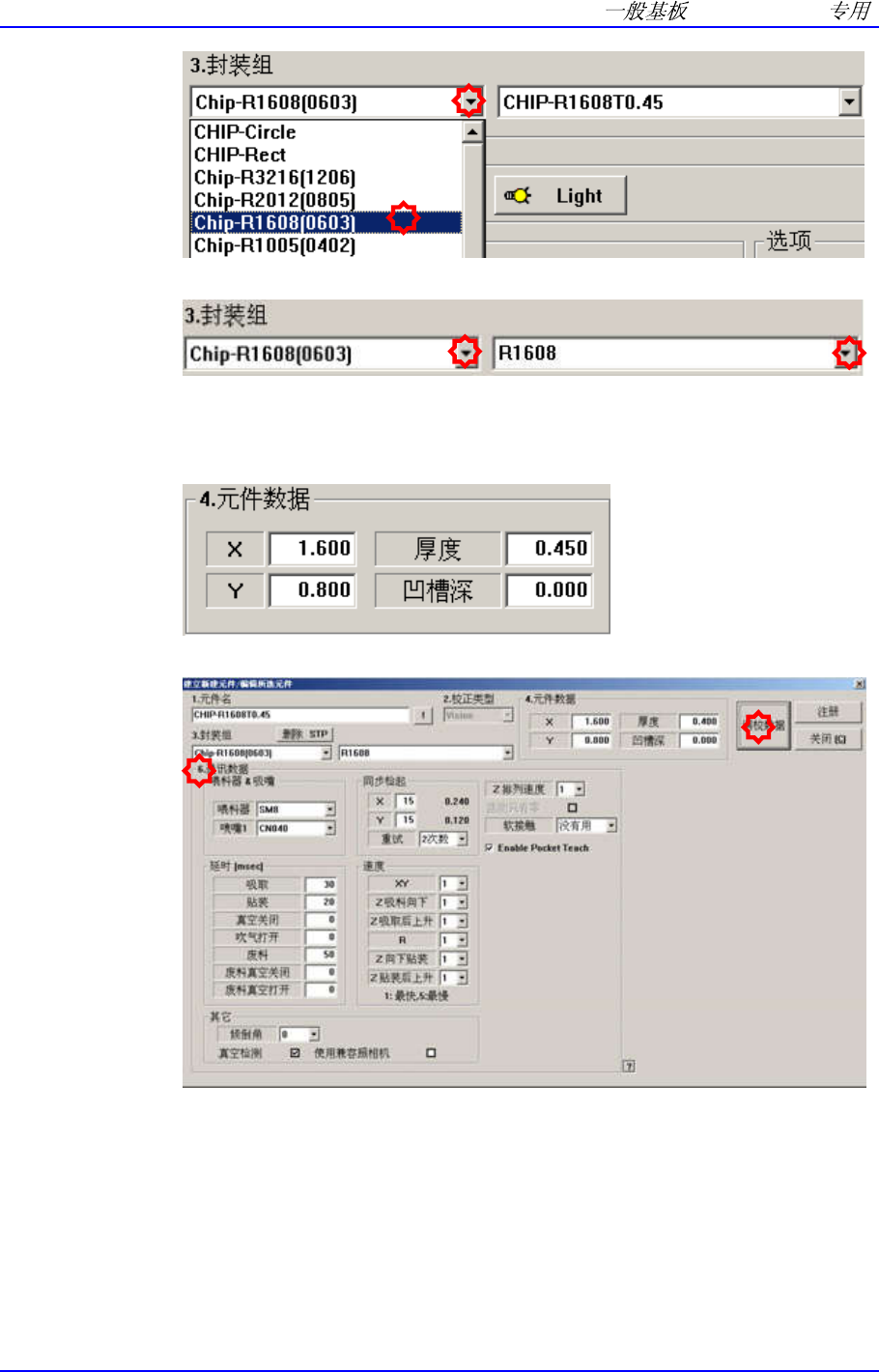

在<3. 封装组> Group 选择 Chip-R1608[0603]。
1-16
Program(Chip )
1-17
在<3. 封装组> Profile 选择 R1608。
输入元件的大小。
Part Data - X: 1.6, Y: 0.8, Thickness: 0.45
这时，将自动读入 X, Y 值。
单击<公共数据>按钮，输入 Common Data。
在<喂料器>组合框选择 SM8。
在<吸嘴 1>组合框分别选择 CN040。
