Samsung Component Pla cer SM421 Pr ogramming T utorial Pallet Out: 选择该元件后， 选择 ’ 盘子出来 ’ 。 Pocket Posit ion: 对 Pallet 的个位置进行 2Point Teaching 。 完成了对 3 个套 (pocket) 的示教后，将自动设置各套的坐标 。 2-38
Array Board Program (Chip, )
2-37

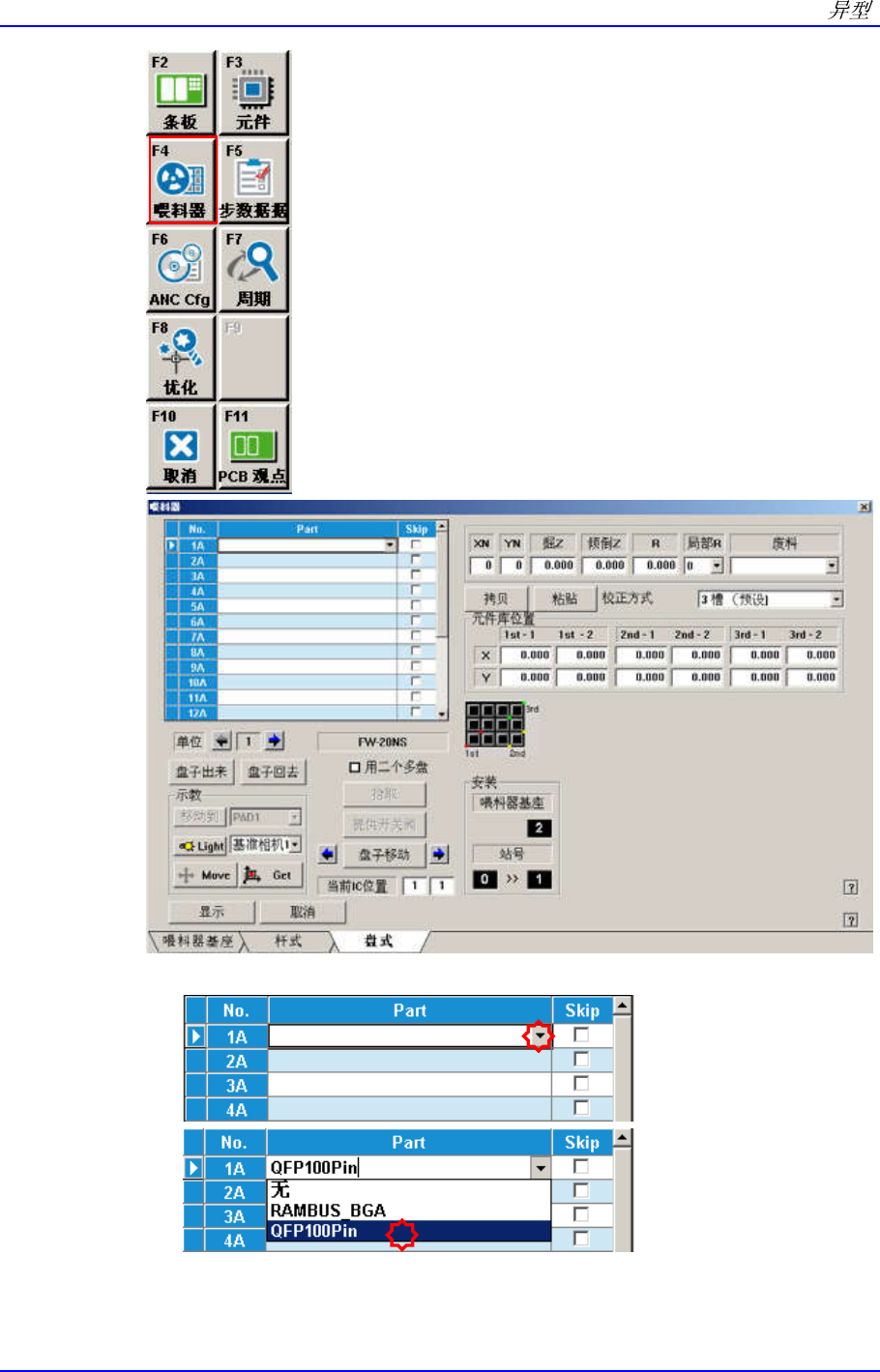

Part: 选择 QFP100Pin / BGA256
Samsung Component Placer SM421 Programming Tutorial
Pallet Out: 选择该元件后，选择’盘子出来’。
Pocket Position: 对 Pallet 的个位置进行 2Point Teaching。
完成了对 3 个套(pocket)的示教后，将自动设置各套的坐标。
2-38
Array Board Program (Chip, )
2-39
(1st – 1) (1st – 2)
XN / YN: 输入 X 列、Y 列号码。
输入所选定托盘的行列号。
(如果是 3 行 4 列的托盘，则包括 12 个套。)
PickZ / DumpZ (Device): 输入 Pickup 高度 / Dump 高度(Head)
在把该元件的吸嘴已安装到贴片头的情形下，输入 Z 轴下降到实际元件的
上面时的高度。
Test Pickup
