Pr ogram(Chip ) 1-7 1.3.1.2. Fiducial Position & Mark (Fiducial 的定 义 ) – 3 ( STEP 3 ) 基板的上有基 准点标记时，设定 基准点标记 的位置和标 记的数据。按下此按钮 时， 显示以下画面。 <1. 位置类型 > 组合框 选择基准标记的数量。可选择的基 准标记的数量如下。 ( 2Panel )
Samsung Component Placer SM421 Programming Tutorial
<Array 板时很难适用> <Array 板时容易适用>
<原点 X> 编辑框
设定基板的安装原点的 X 坐标。
<原点 Y> 编辑框
设定基板的安装原点的 Y 坐标。
备 注
在<原点 X>或<原点 Y>单击光标，再单击<8. 示教>领域的”移动”或”得到”按钮
时，可以用所选择的装置示教安装原点。
1-6
Program(Chip )
1-7

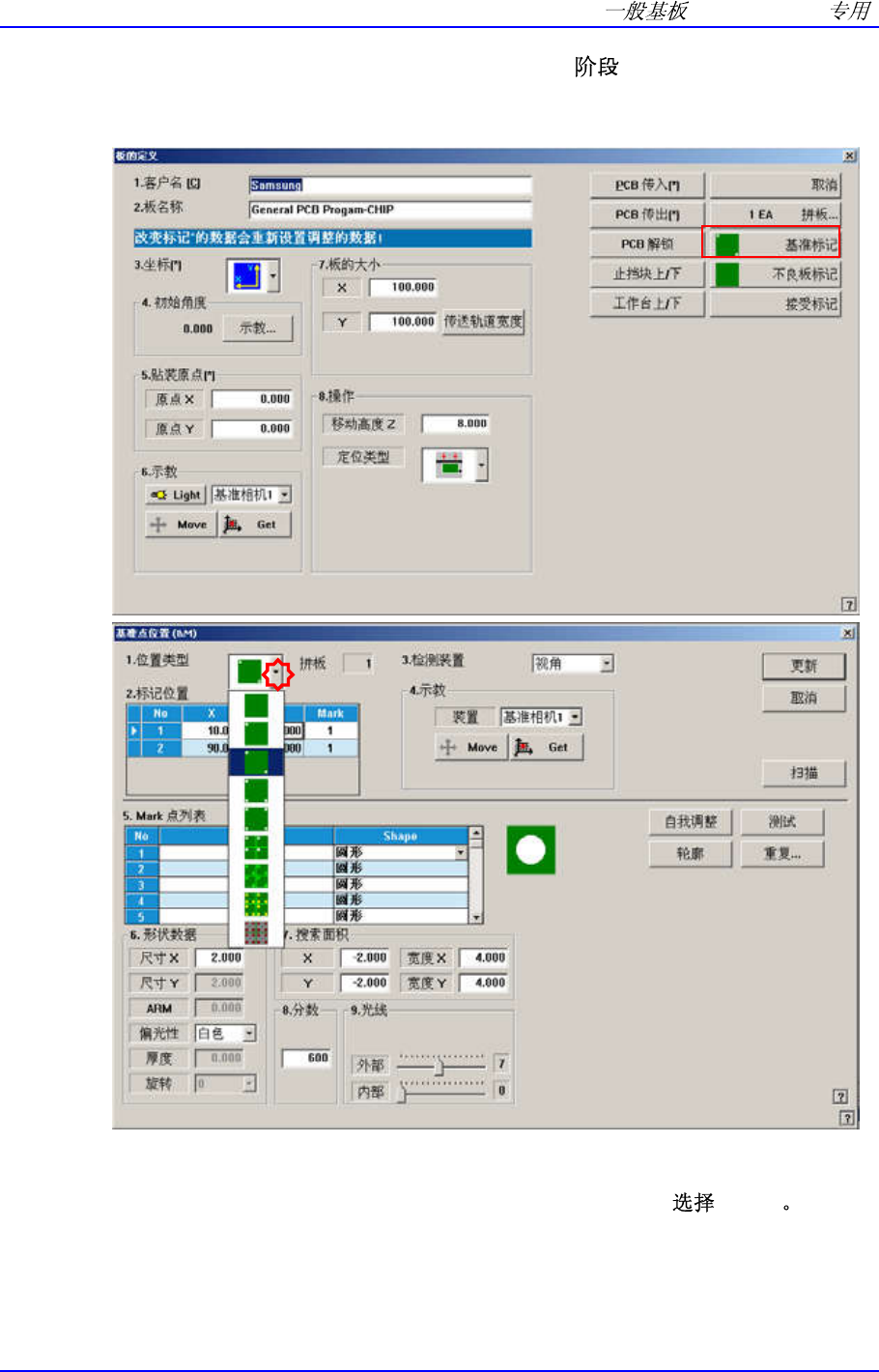

1.3.1.2. Fiducial Position & Mark (Fiducial 的定义) – 3 (STEP 3)
基板的上有基准点标记时，设定基准点标记的位置和标记的数据。按下此按钮时，
显示以下画面。
<1. 位置类型> 组合框
选择基准标记的数量。可选择的基准标记的数量如下。 ( 2Panel )
Samsung Component Placer SM421 Programming Tutorial
2 Panel: 有 2 个基板的补偿用基准标记。

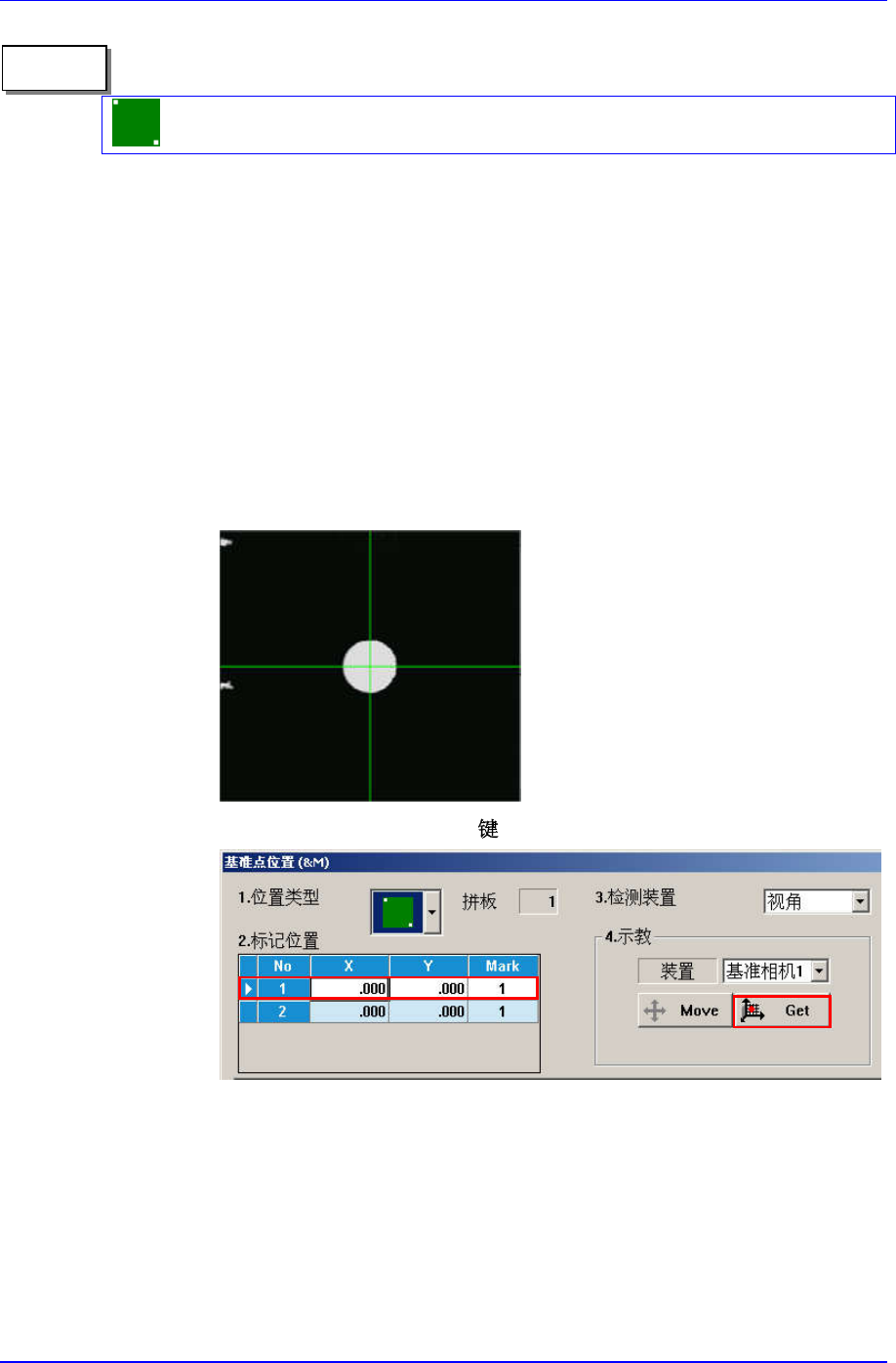

<2. 标记位置> 领域
<位置类型>不是”None”时，生成与所选择的基准标记数量同样的数据。例如，
选择”2 Panel”时，显示如下的画面。 在这里示教 Mark 中心。
利用基准相机示教 2 个 Fiducial Mark 的中心点并输入坐标值。
首先调节基准相机的照明，使 Fiducial Mark 变得鲜明清晰。

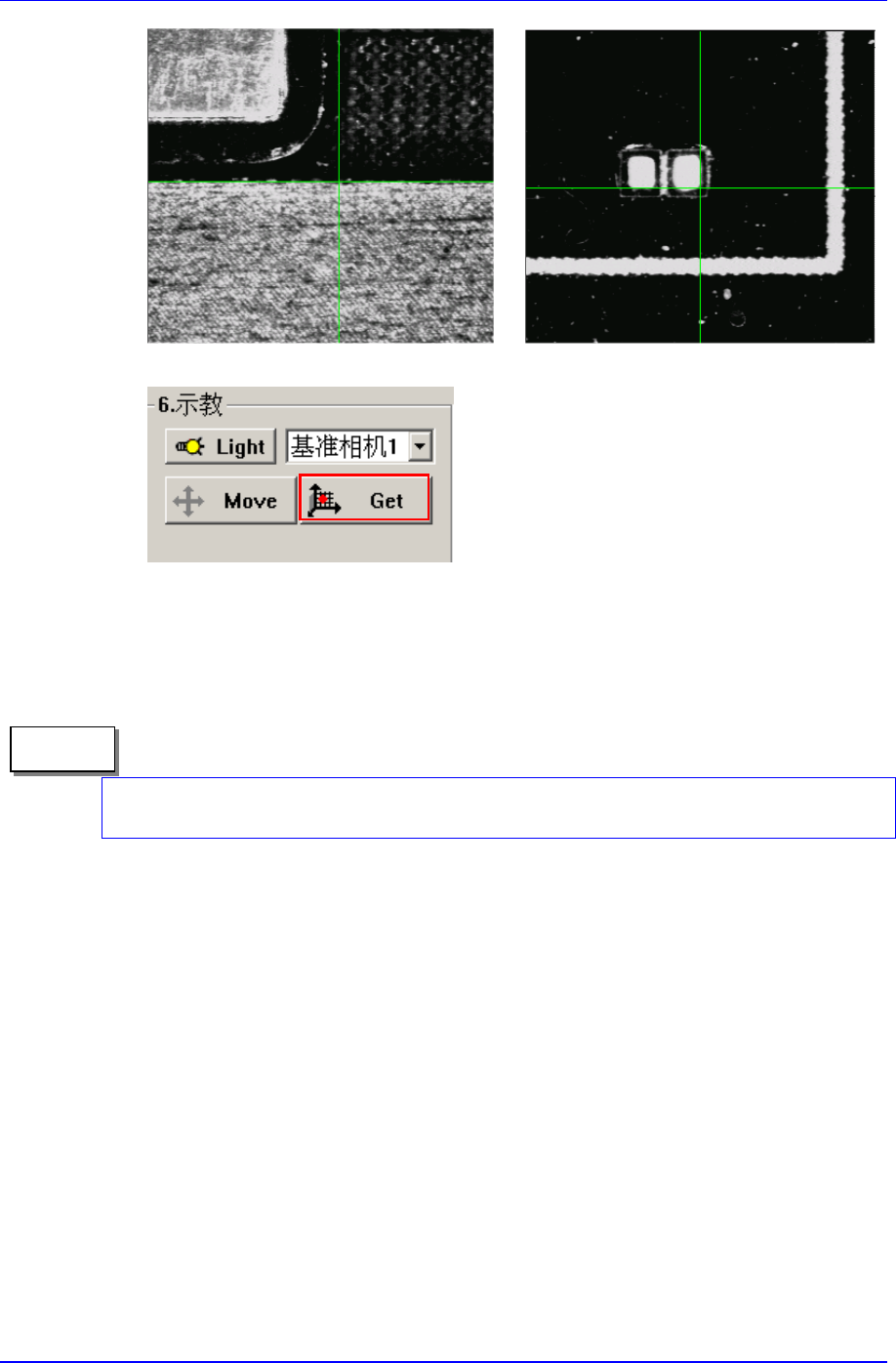

Fiducial Mark 示教顺序
在<4. 示教>领域的<装置>组合框选择”基准相机 1”。
利用示教框把贴片头的基准相机移动到需要示教的 Fiducial Mark 位
置。
磁头移动到 SMVision 窗的中心线(Cross hair)和 Fiducial Mark 中心点一
致为止。
(第一个基准标记)
单击<4. 示教>领域的<Get> ，把当前位置输入<2. 标记位置 >领域。
备 注
