Samsung Component Pla cer SM421 Pr ogramming T utorial < 测试 > 按钮 利用 已设 定 的标记 的数 据 检查 标记 。通 过它 可 以确认 设定 值 是否 正确 。 成功 地 结束检查后显示以下的 信息框。 检查失败时，显示以下 的信息框。 < 扫描 > 按钮 进行 对已 设 定的基 准标 记 的扫 描测 试。 扫描 测 试利用 已设 定 的…
Program(Chip )
1-11
选择基准点标记的颜色。可选择的颜色如下。 (选择 White)
白色: 标记比周边亮的情况。
黑色: 标记比周边暗的情况。
<厚度> 编辑框
设定基准点标记的厚度。 0 时，基准点标记为饱满的情况。 (在这里输
入”0” )
<7. 搜索面积> 领域
设定需检查基准标记的领域。它的主要使用目的为在一些特殊的 PCB 的周围有
类似标记的形状而防碍识别时，限定其检查范围。
<X> 编辑框
设定在 X 轴的方向检查基准点标记的开始位置。
SM Vision 中央为零，一般设置为 Fiducial Mark 的 X 方向大小(Size X)的负
(-)值。
<Y> 编辑框
设定在 Y 轴的方向检查基准点标记的开始位置。视觉 监视画面的中央为
0。 SM Vision 中央为零，一般设置为 Fiducial Mark 的 X 方向大小的(Size
X)负（-）值。
<宽度 X> 编辑框
设定在 X 轴的方向的检查范围。 一般设置为<7. 搜索面积> 领域的 <X>
编辑框中设定值的 2 倍。
<宽度 Y> 编辑框
设定在 Y 轴的方向的检查范围。 一般设置为 <7. 搜索面积>领域的 <Y>
编辑框中设定值的 2 倍。
<8. 参数> 领域
基本上，超过 600(基本值)才可以得到正确的补偿。最差时也要 300 以上。 (60
0 )
<9. 亮度> 滑动条
设定检查基准点标记时的照明度。一般设定为 7。实际的使用
当中，根据基板和 Fiducial Mark 的状态可以适当调整照明度。
<自我调整> 按钮

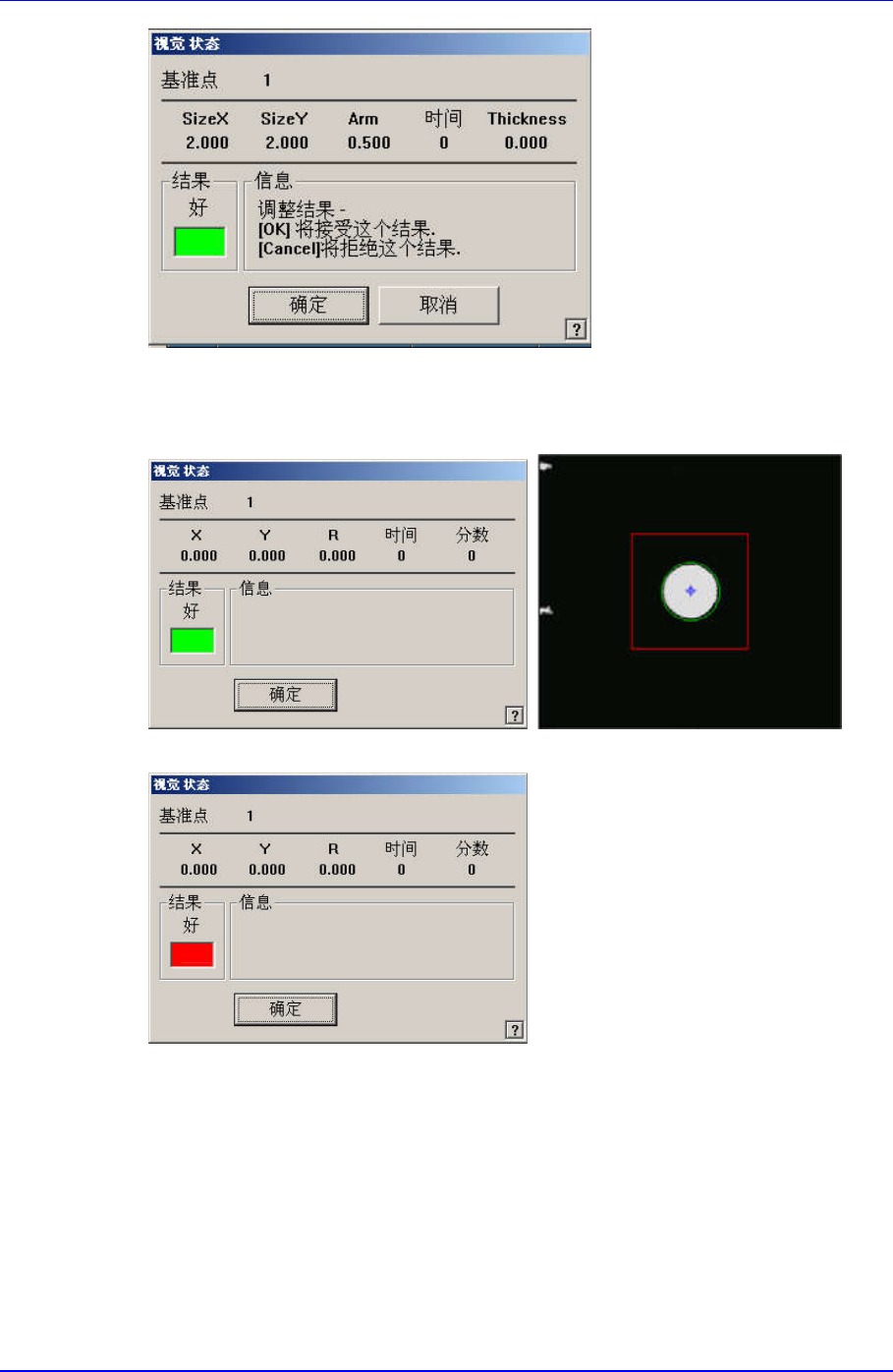

利用已设定的数据计算实际标记的尺寸。算出实际标记的尺寸后显示以下的信
息框。尺寸需要变更为新找的数据时，按下<是>按钮，不需要时按下<不是>按
钮。 为了输入准确的数值，请执行一次以上。
Samsung Component Placer SM421 Programming Tutorial
<测试> 按钮
利用已设定的标记的数据检查标记。通过它可以确认设定值是否正确。成功地
结束检查后显示以下的信息框。
检查失败时，显示以下的信息框。
<扫描> 按钮
进行对已设定的基准标记的扫描测试。扫描测试利用已设定的基准标记的位置
和标记数据检查实际的标记。其结果如下。
1-12
Program(Chip )
1-13

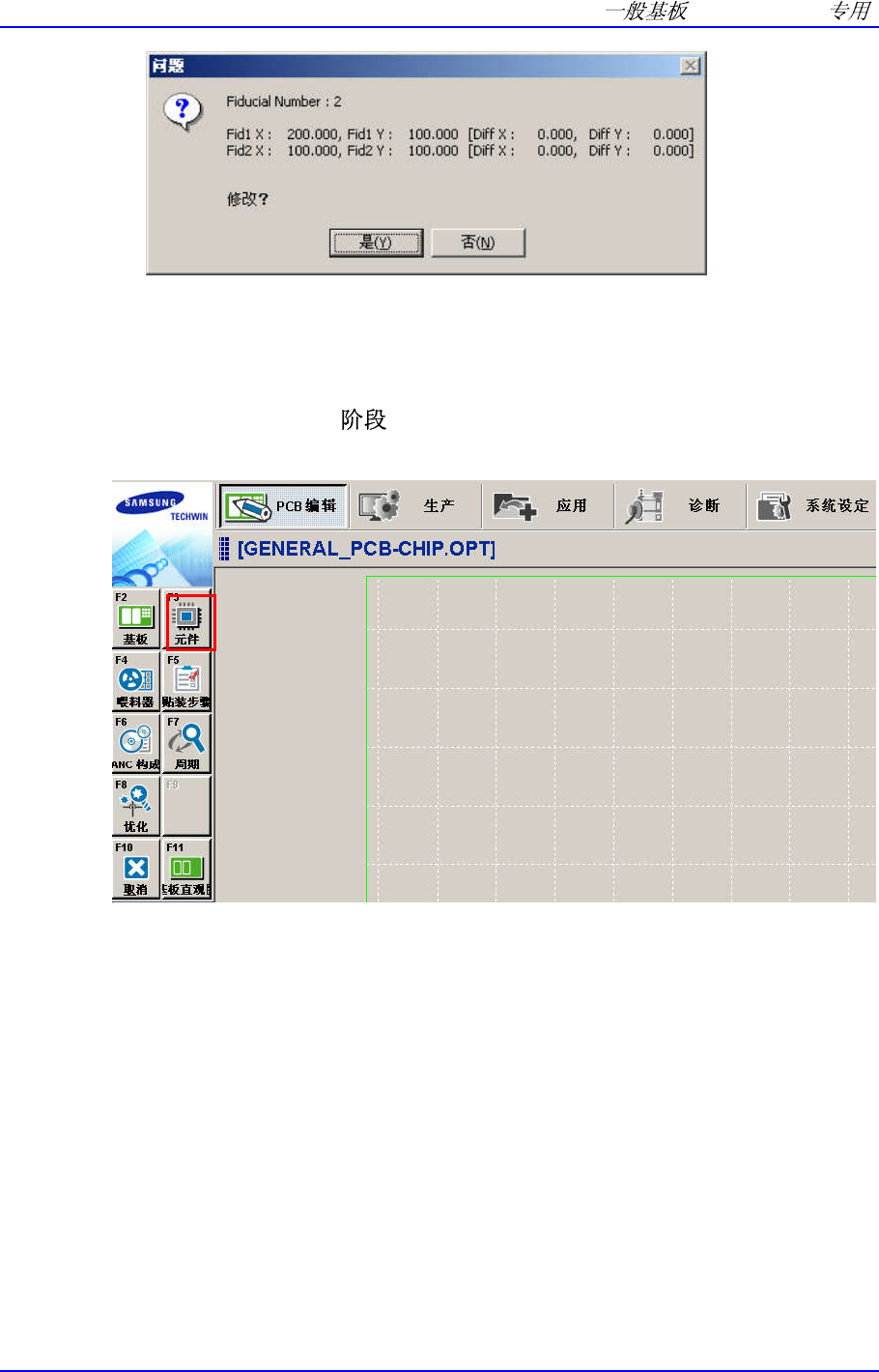

上述画面显示的 Fiducial Mark 位置表示执行 Scan Test 结果查出的、实际 MMI
识别出的 Fiducail Mark 坐标和设定的 Fiducial Mark 坐标之差。 要反映其差
值，请选择”是”按钮，否则选择”否”按钮。
1.3.2 Part (工作元件登记) – 4 (STEP 4)
登记工作元件。
