Samsung Component Placer SM421 Programming Tutorial

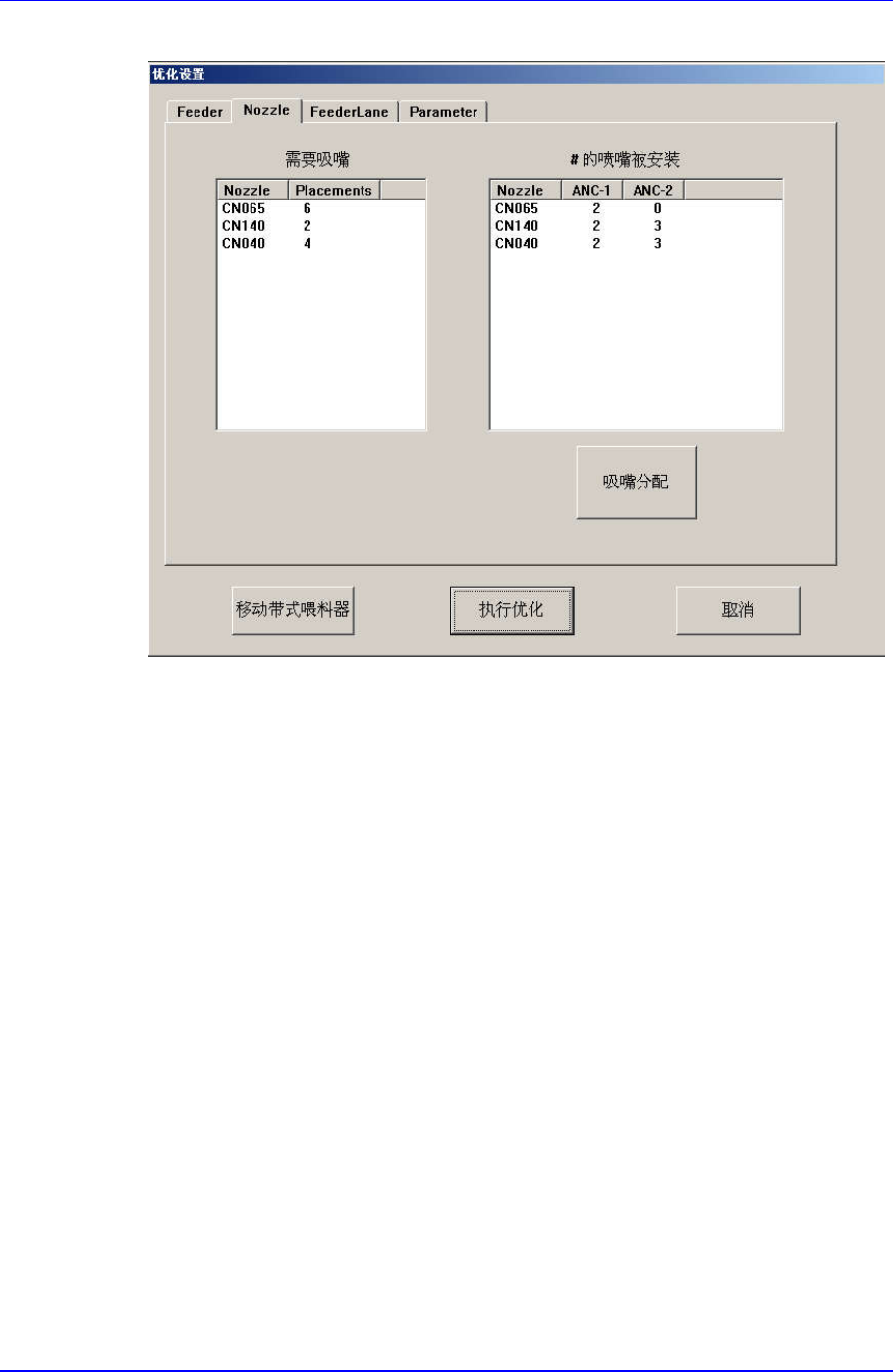

Nozzle
可以优化 Nozzle 的使用数量及 Nozzle 位置。
<需要吸嘴> 目录箱: 该目录箱显示用于贴片的元件所使用的吸嘴类型及各
吸嘴的使用次数。
<安排> 目录箱：显示已经安装在 ANC 上的 Nozzle。
<<# 的喷嘴被安装> 键：可以针对各吸嘴而限制 Head 的使用。利用圈选
与否(v)来选择是否使用 Head。
在这里，由于直接使用 ANC Data，也就是已经安装的吸嘴及 Hole 位置，因此
可以忽略后移动到 Feeder Lane 菜单。
1-30
Program(Chip )
1-31

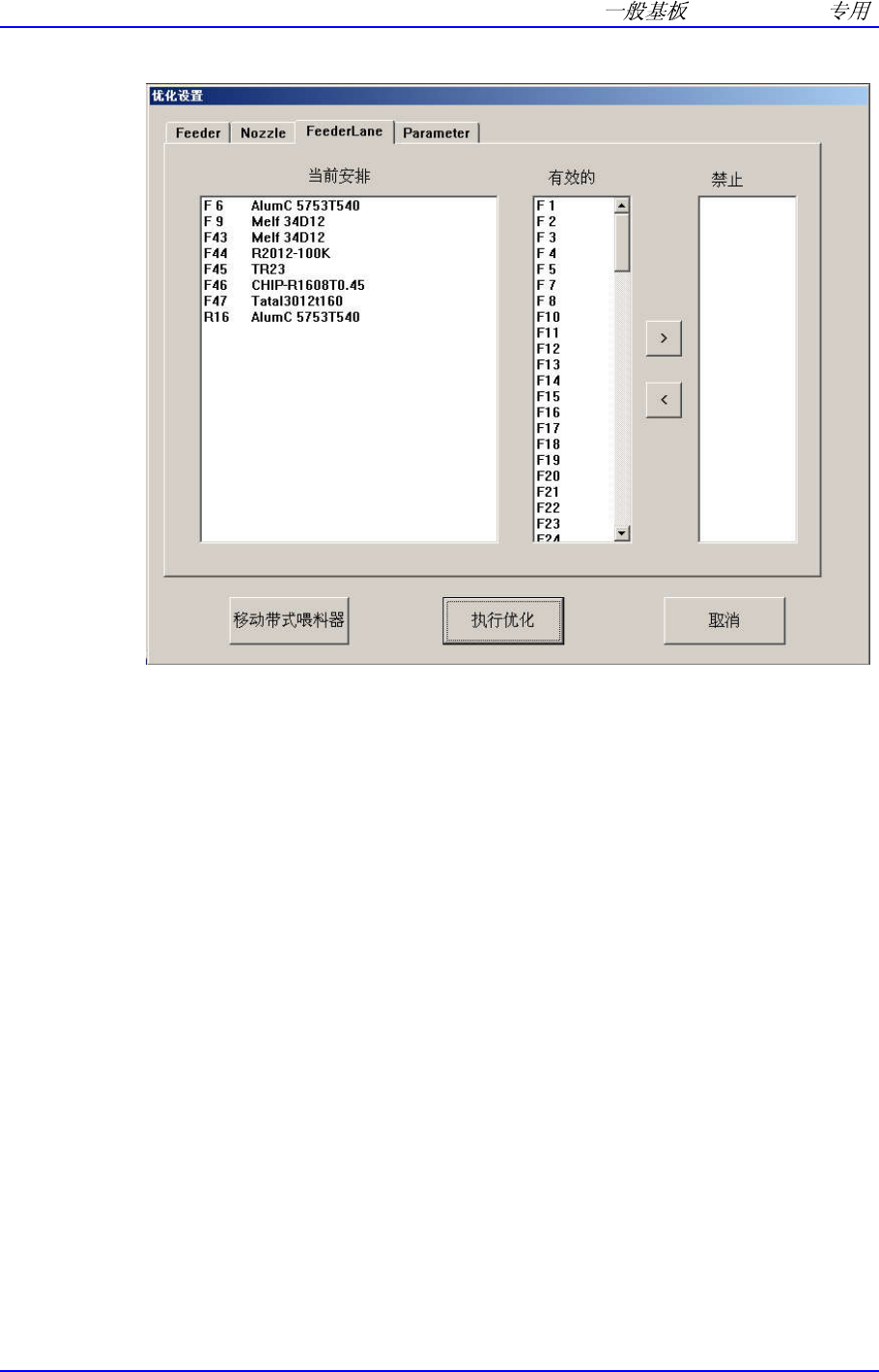

Feeder Lane
可以优化拟安装 Feeder 的 Slot。
<当前安排> 目录箱：显示拟优化的 PCB 文件中已经安装了经过事先设置
的喂料器的 Slot。
<有效的> 目录箱：显示可以安装及使用的 Slot。
<禁止> 目录箱：显示不可以安装及使用的 Slot。
Remove Tape 键：可以删除已经安装的 Feeder，并设置新的安装位置。
由于这里没有特别冲突的区域及已经安装的区域，属于在<有效的>目录箱新安
装的情形，因此可以忽略后移动到 Parameter 菜单。
Samsung Component Placer SM421 Programming Tutorial

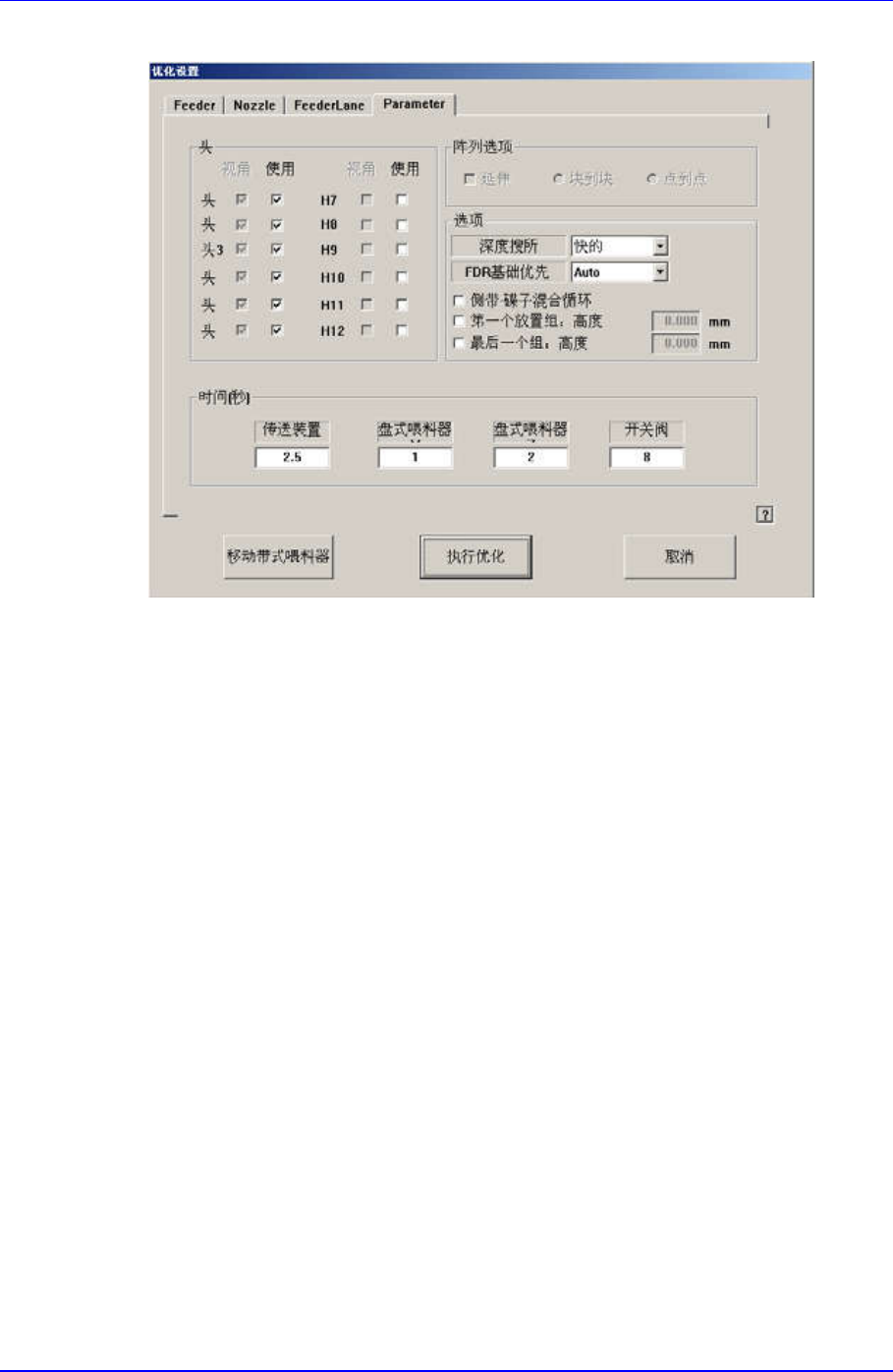

Parameter
<头> 领域：选择是否使用 Head。
<选项> 领域
深度搜所:
设置优化时的计算时间。一般来说，贴装点数较少时选择 Quick，
400~500 以上时选择 Deep。这里的贴装点数较少，因此选择 Quick。
<时间(秒)> 领域：设置优化时适用的实际 Time。该值在决定作业的优先顺
序与时间时非常有用。
执行 Optimizer
现在已完成了 Setup，因此可以执行 Optimizer。
单击<运行优化>键 。
