Samsung Component Pla cer SM421 Pr ogramming T utorial 利用已设定的排列数据 测试部品的识别动作。 首先根据默认 (Defaul t) 的元件 Alig n 数据来识别元件。 利用 < 轮廓 > 键检查实际图像与视 觉图像是否一致。 ( 图像不同 ) 如果图像不一致，应该 一边修改元件的 Align 数据，一边利 用 < 轮廓 > 键 检查实际图像与视觉图…
Array Board Program (Chip, )
2-21
将询问是否为了以 Visi
on 方式识别所吸附的
元件而把贴片头移动到
已被设定为识别装置的
F i x C a m e r a 的 位 置
上。
<测试> 按钮
执行 Align Test。
Samsung Component Placer SM421 Programming Tutorial
利用已设定的排列数据测试部品的识别动作。
首先根据默认(Default)的元件 Align 数据来识别元件。
利用<轮廓>键检查实际图像与视觉图像是否一致。
(图像不同)
如果图像不一致，应该一边修改元件的 Align 数据，一边利用<轮廓>键
检查实际图像与视觉图像是否一致。

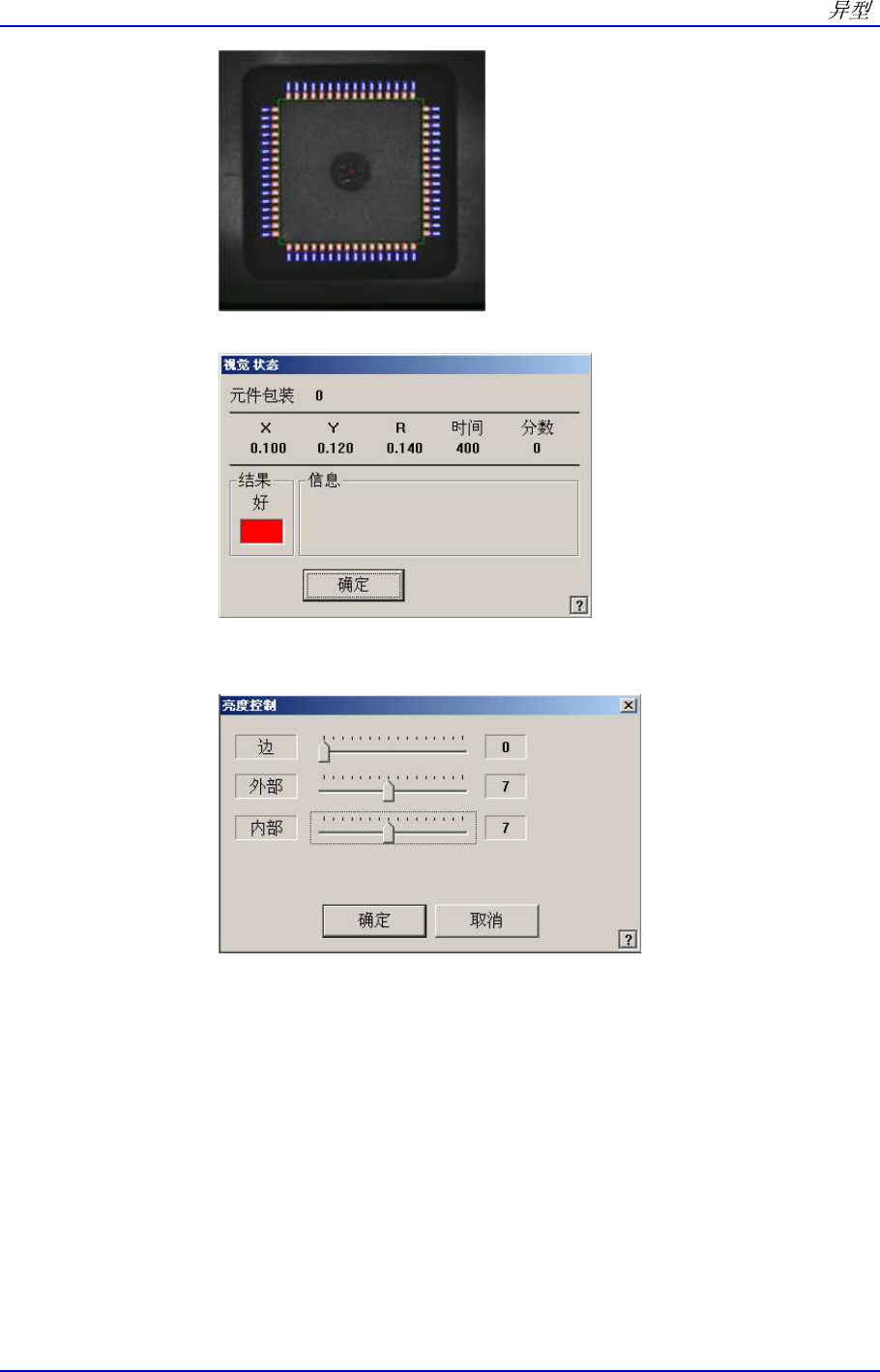

当两个图像相同时，单击<Test>键后执行视觉识别试验。
成功地完成测试后显示如下的信息框。
2-22
Array Board Program (Chip, )
2-23
测试失败时，显示以下的信息框。
单击<Light Control>按钮，开始设置照明。
调节照明值以便使元件的 body 与导线(lead)清晰可见。
<自动校正> 按钮
自动算出部品排列数据。 Auto Teach 成功后，将在<结果>领域显
示”Good”。自 动 校 正只能对 SOP, QFP, PLCC 等 部品 进行 。 单击
<Update>键，储存通过 Auto Teach 获得的元件 Align 数据，然后关闭对
话框。
