Pr ogram(Chip ) 1-27 1.3.5 ANC Setting – 6 (STEP 6) 把吸嘴配置到 ANC 时，如下进行标准化后 使用。 配置成与当前 PCB 文件的吸嘴配置相同。如 果不同，可能造成错误 (Error) 。单击 < PCB → System> 键即可检查。 ANC
Samsung Component Placer SM421 Programming Tutorial

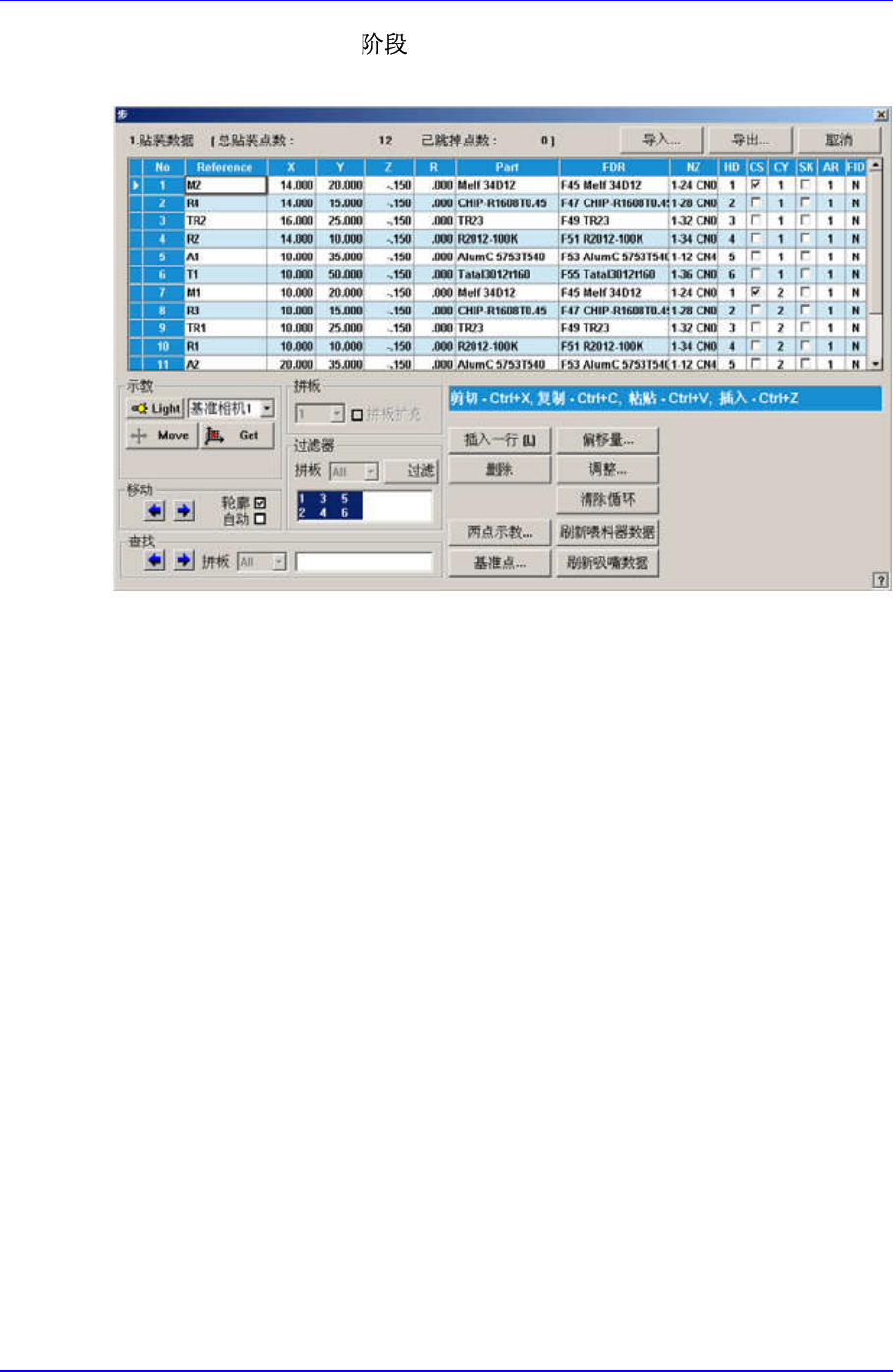

1.3.4 Step (贴装信息登记) – 5 (STEP 5)
直接输入元件的贴装点。
输入 Reference(贴装参考名称)。
R1, R2, R3, R4, M1, M2, TR1, TR2, A1, A2, T1, T2
X, Y Position 进行 Teaching。
Chipr2012 = X: 10 Y: 10, X: 14 Y: 10
Chipr1608 = X: 10 Y: 15, X: 14 Y: 15
MELF = X: 10 Y: 20, X: 14 Y: 20
TR = X: 10 Y: 25, X: 16 Y: 25
A/C = X: 10 Y: 35, X: 20 Y: 35
TANTAL = X: 10 Y: 50, X: 20 Y: 50
Z 值输入：全部输入–0.5mm。
R 值输入：只有 TR 需要输入 90 度。(以逆时针方向为基准)
Part 选择：使选定 Part 适应上述坐标。
Cycle 检查：单击左侧的键。
检查所输入内容的错误，并区分 Cycle。
Save：输入 File 名并储存。(一般 PCB 程序-CHIP.pcb)
1-26
Program(Chip )
1-27
1.3.5 ANC Setting – 6 (STEP 6)
把吸嘴配置到 ANC 时，如下进行标准化后使用。
配置成与当前 PCB 文件的吸嘴配置相同。如果不同，可能造成错误(Error)。单击<
PCB → System>键即可检查。
ANC
Samsung Component Placer SM421 Programming Tutorial
如果设置不同， 所配置的吸嘴的形状可能如下。
1.3.6 Optimizer Setup – 7 (STEP 7)
现在利用 Optimizer 优化 PCB File。在 PCB Edit 菜单单击屏幕左边的 OPTI 键。
Optimizer 程序指的是优化程序，计算贴装点及拾取位置以便提高设备作业的生产
性，自动生成喂料器配置及贴装点贴装顺序以便提高生产效率。生成顺序如下：考
虑 1)是否同时拾取 2)ANC 3)近距离移动等要素后生成优化文件。
1-28
