ASC File SSA Format Import 3-7 选择一个元 件后单击 < 确定 > 按钮 ，在 <1. 元件 名 > 编辑 框输入选定 文件的文 件名。 选择相当于选定元件的 < 封装组 > ，必 要时修改选定元件 PROFILE 中的元件 信息以适应选定元件 。 单击 < 注册 > 按钮，把元件登记到 PCB Part List 。
Samsung Component Placer SM421 Programming Tutorial
已经在 Local Part DB 登记的元件将自动登记。单击<新建元件…>按钮，实
行 Part Editor 对话框。

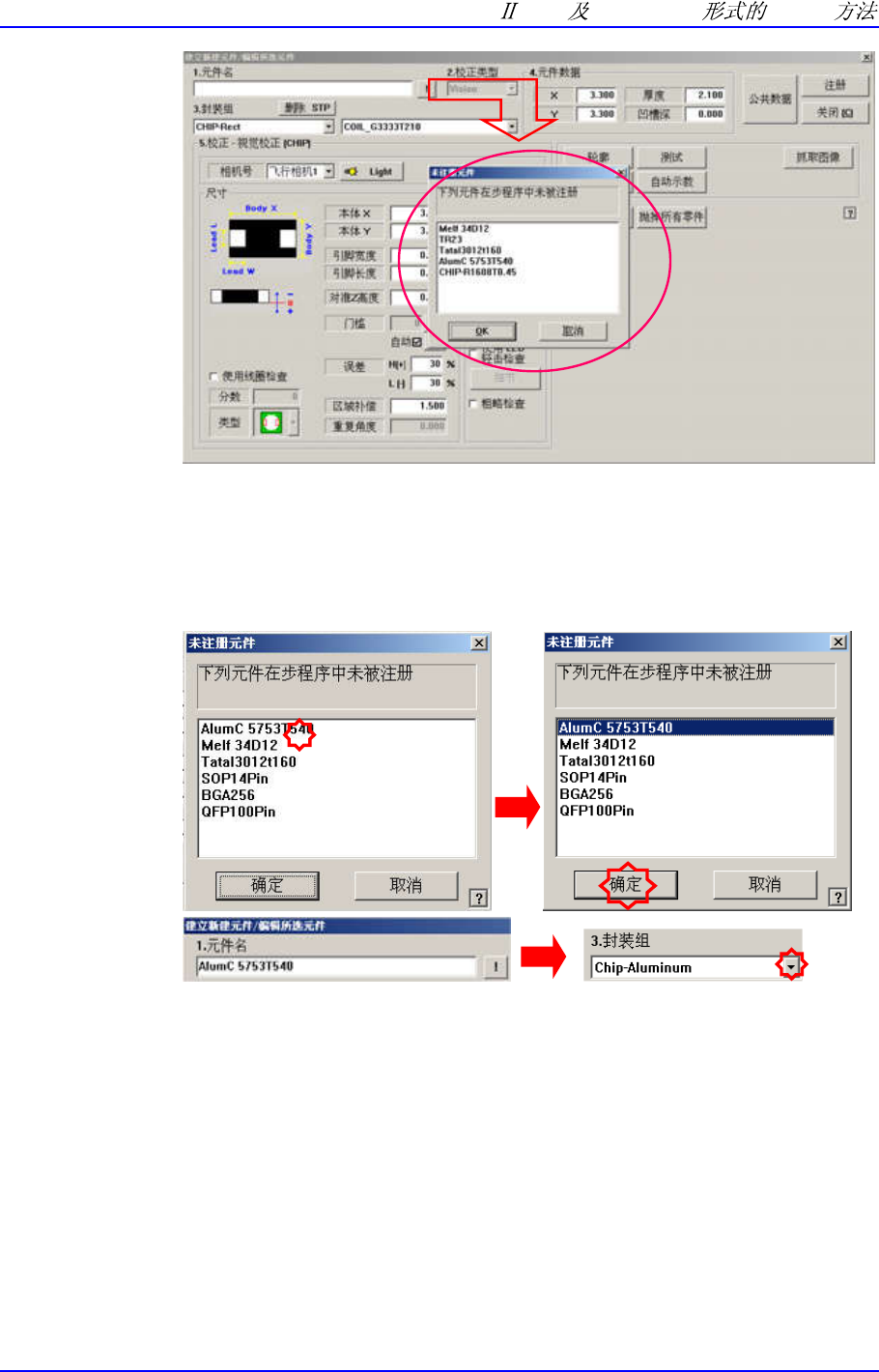

单击 按钮，如下图出现未登记元件清单。
3-6
ASC File SSA Format Import
3-7
选择一个元件后单击<确定>按钮，在<1. 元件名>编辑框输入选定文件的文
件名。
选择相当于选定元件的<封装组>，必要时修改选定元件 PROFILE 中的元件
信息以适应选定元件。
单击<注册>按钮，把元件登记到 PCB Part List。
Samsung Component Placer SM421 Programming Tutorial
未登记的一切元件的信息被登记后将如下。
3.3.4 Feeder (供应装置的登记) – 5(STEP 5)
Tray Feeder 及 Stick Feeder 用元件应该先在 Feeder 对话框进行设置。
3.3.4.1. Stick Feeder
详细事项请参照 “2.3.3.1 Stick Feeder“ 项目。
3.3.4.2. Tray Feeder
在<File>菜单储存作业文件。(Import .pcb)
详细事项请参照 “2.3.3.2 Tray Feeder“ 项目。
3-8
