Pr ogram(Chip ) 1-21 A/C ( 铝电容器 ) 单击位于屏幕左下角的 < 新建元件 …> 按钮。 输入 <1. 元件名 > 。 (AlumC 5753T5 40) 在 <3. 封装组 > Group 选择 Chip-Aluminum 。
Samsung Component Placer SM421 Programming Tutorial

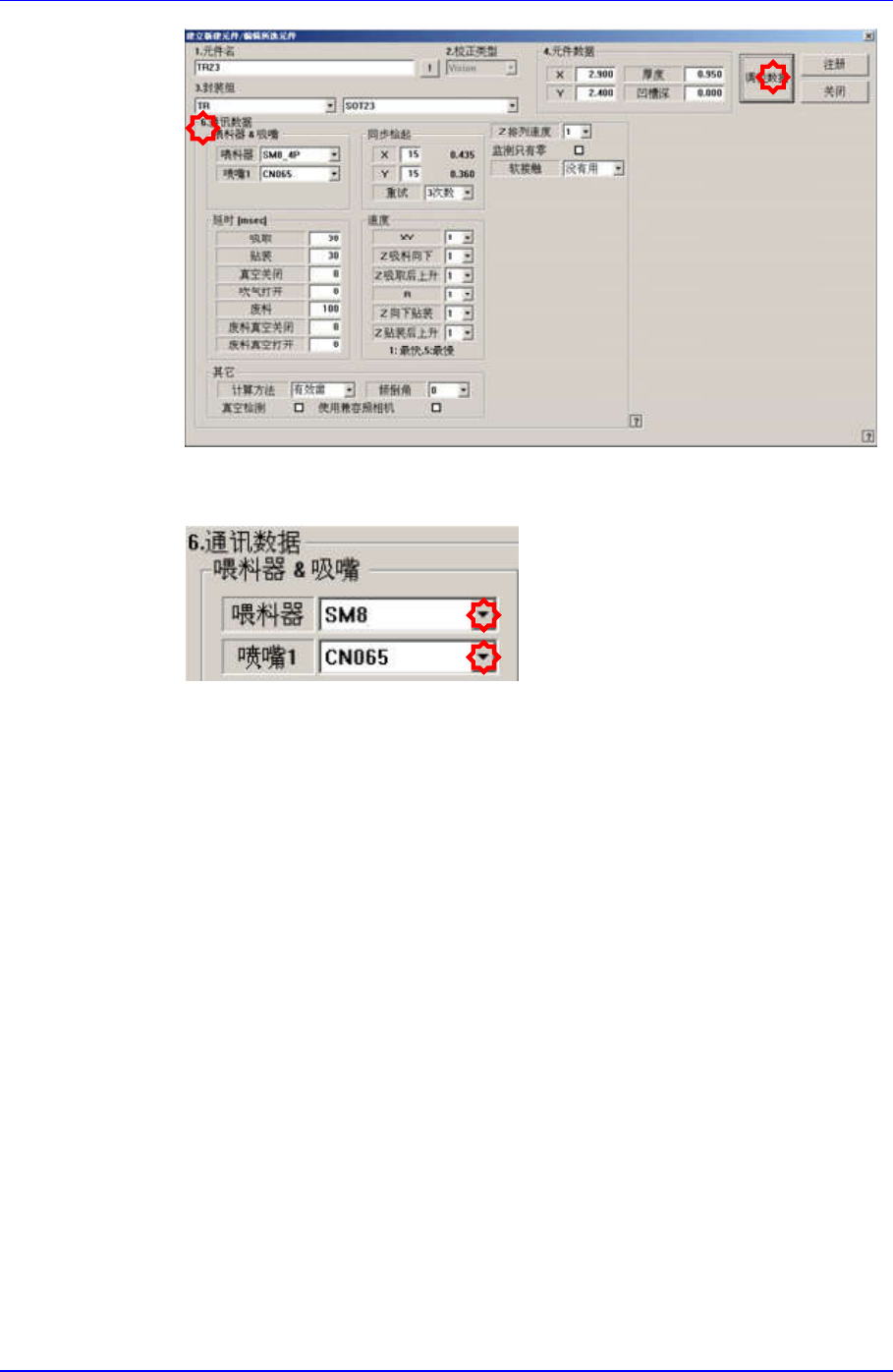

在<喂料器>组合框选择 SM8。
在<吸嘴 1>组合框分别选择 CN065。
单击<注册>按钮，登记元件。
1-20
Program(Chip )
1-21
A/C (铝电容器)

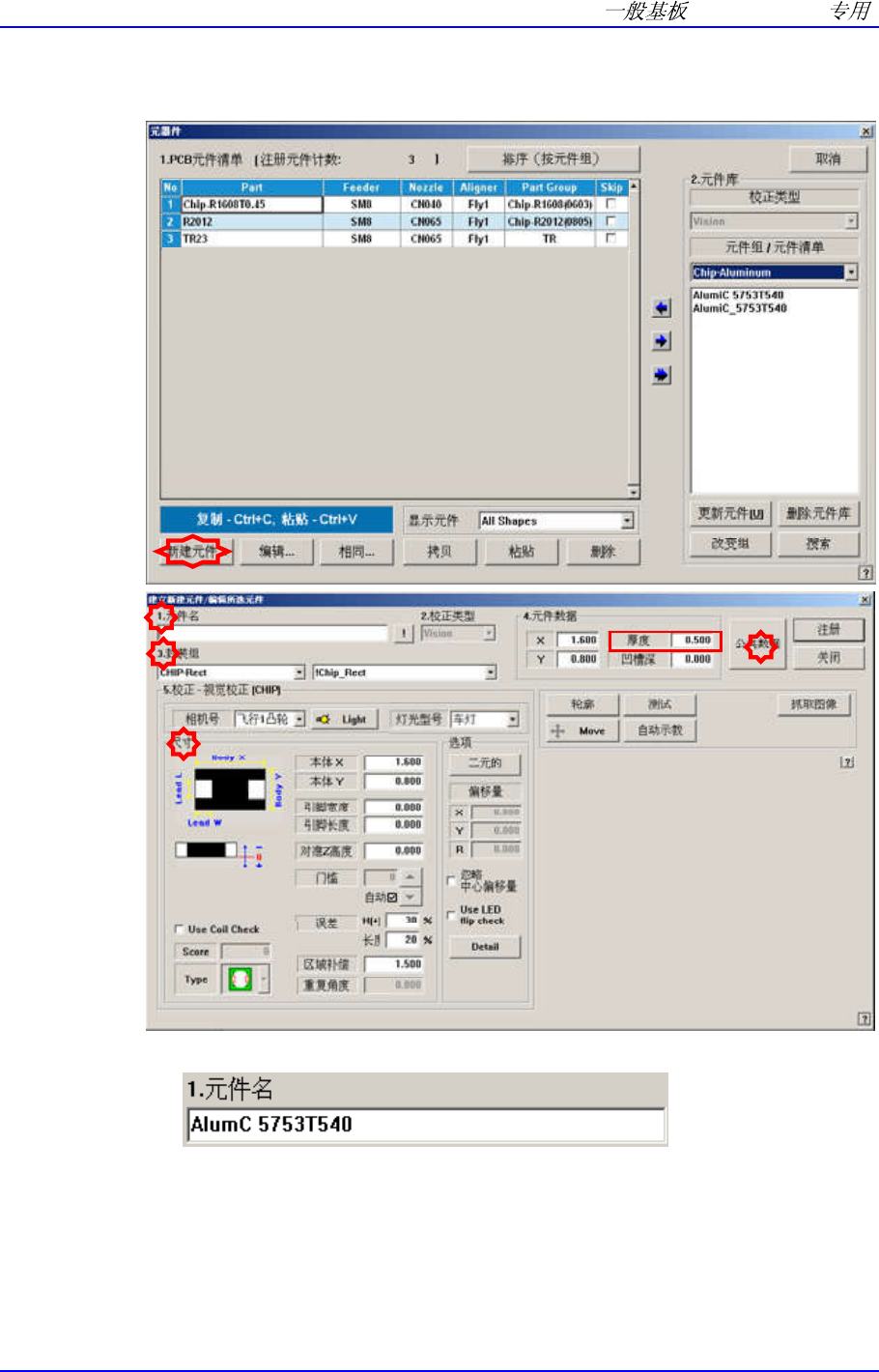

单击位于屏幕左下角的<新建元件…>按钮。
输入<1. 元件名>。 (AlumC 5753T540)

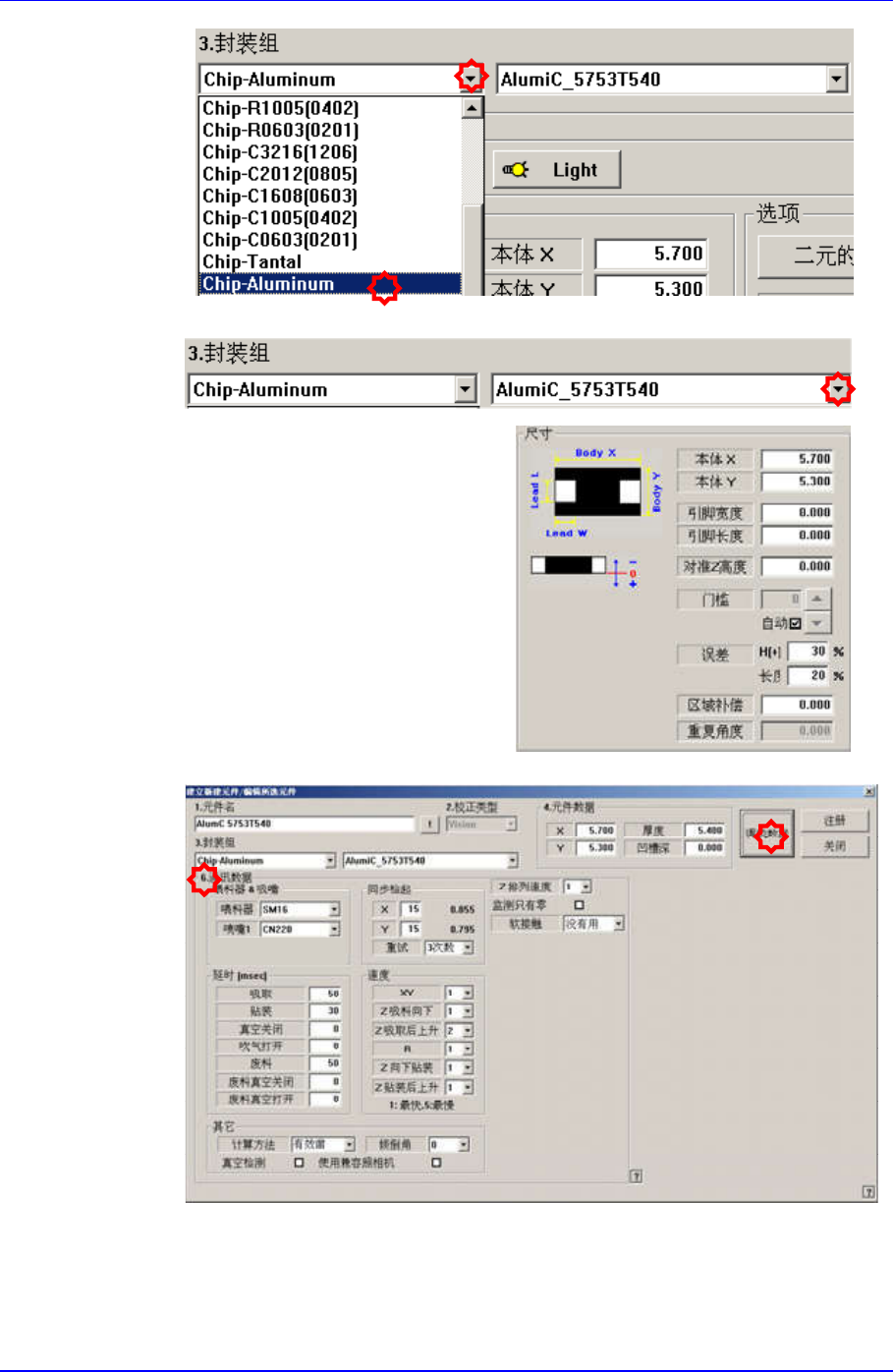

在<3. 封装组> Group 选择 Chip-Aluminum。
Samsung Component Placer SM421 Programming Tutorial
在<3. 封装组> Profile 选择 Alumic_5753T540。
输入元件的大小。
Align Data
X: 5.7, Y: 5.3
Lead W: 2.0 Lead L: 0.8
Part Data – 输入厚度。(5.4)
单击<公共数据>按钮，输入 Common Data。
在<喂料器>组合框选择 SM16。
在<吸嘴 1>组合框分别选择 CN140。
1-22
