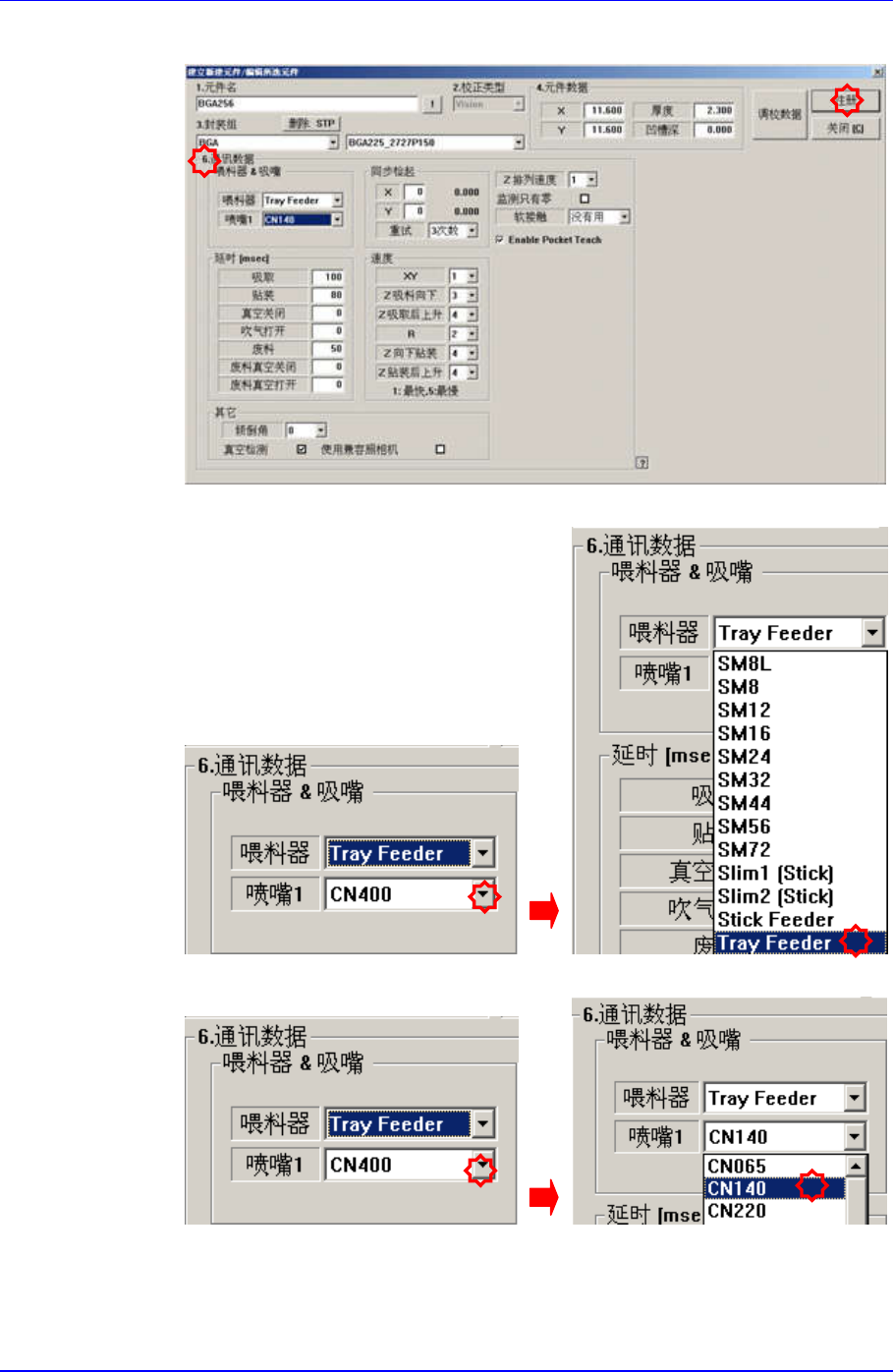

单击<公共数据>按钮，输入 Common Data。
在<喂料器>组合框选择 Tray Feeder。
在<吸嘴 1> 组合框分别选择 CN220。
单击<注册>按钮，登记元件。
2-32
Array Board Program (Chip, )
2-33
2.3.3 Feeder (供应装置的登记) - 6 (STEP 6)
Tape Feeder: 通过 Optimizer 进行登记作业。
Stick Feeder: Stack Stick (SOP, BGA)
Tray Feeder: Single Tray (QFP)
2.3.3.1. Stick Feeder

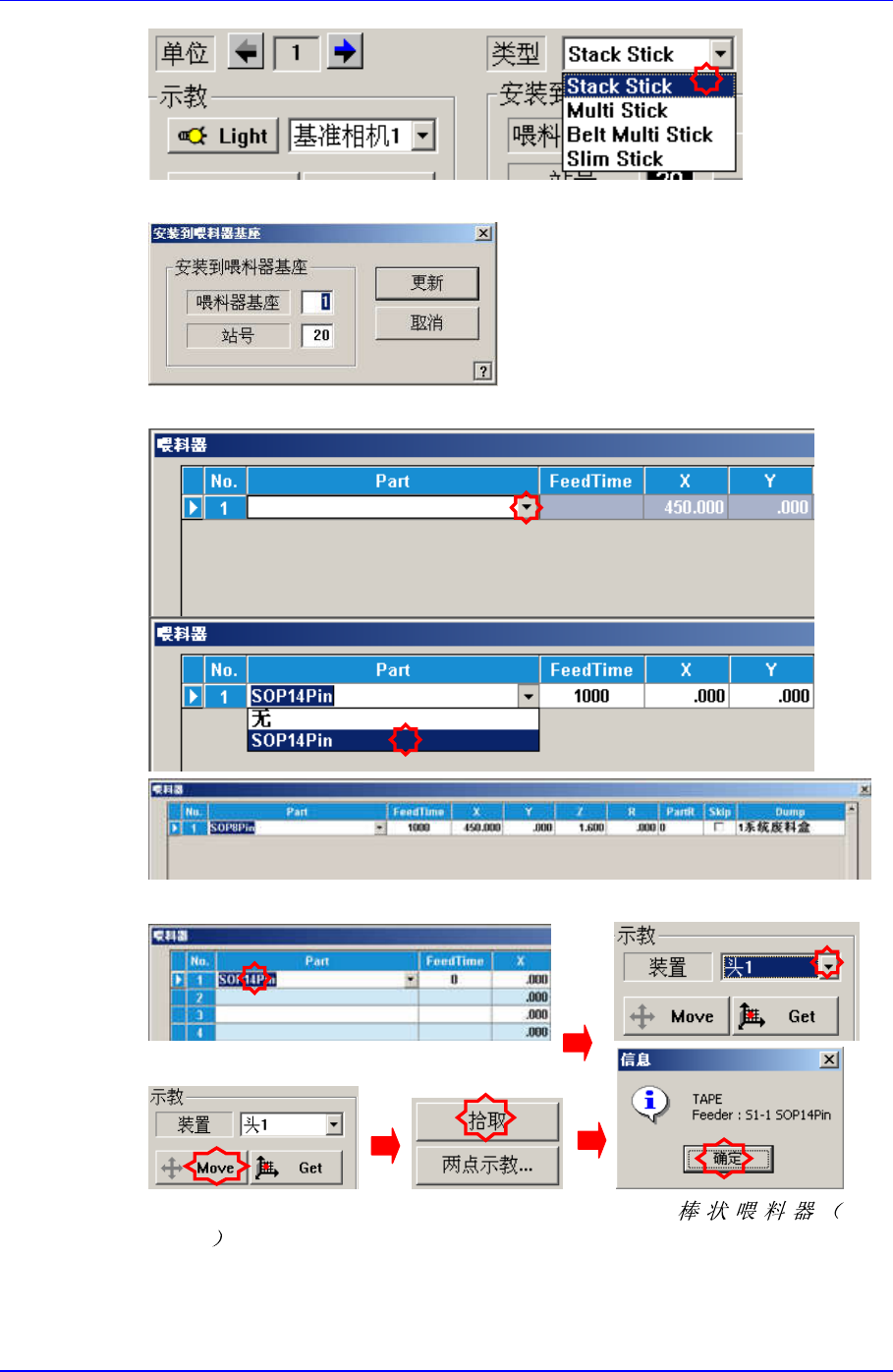

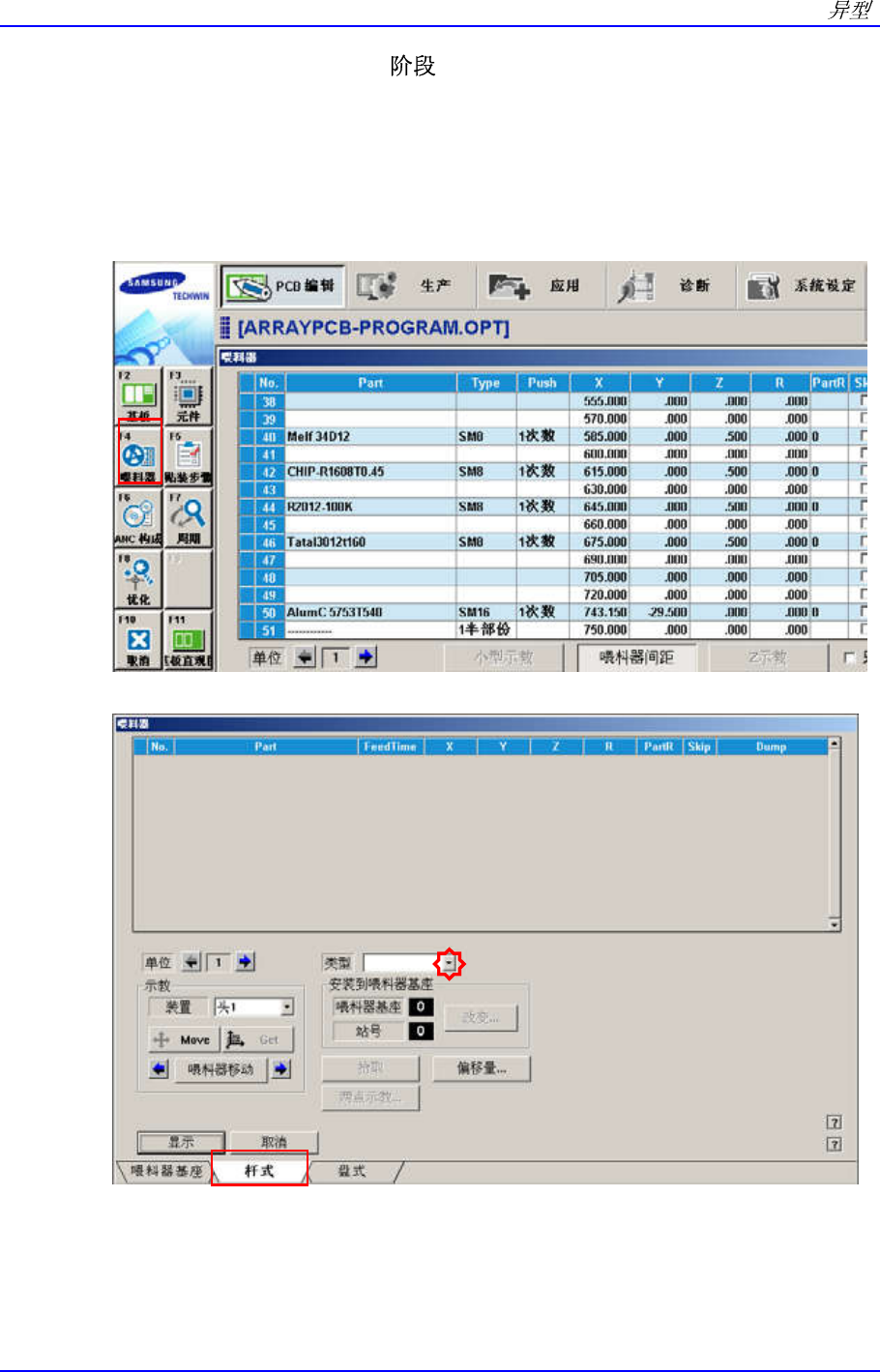

在 Feeders 对话框选择 Stick Unit 菜单。
选择 Type。(Stack Stick)
Samsung Component Placer SM421 Programming Tutorial
指定 Feeder Base: 单击 Change 按钮 / 指定 Base, Slot
选择 Part。(SOP8Pin)
指定 Pickup 位置(Device)：X, Y(Move), Z(Head)
详细说明 请 参 考 Administrator’s Guide 的 “8.1.2 Stick
Feeder ”。
2-34
